1、可以實現三相三線，三相四線、單相全自動測量
2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全
3、本公司二次負荷在線測試儀具有量程自動切換功能，保證測試精度。

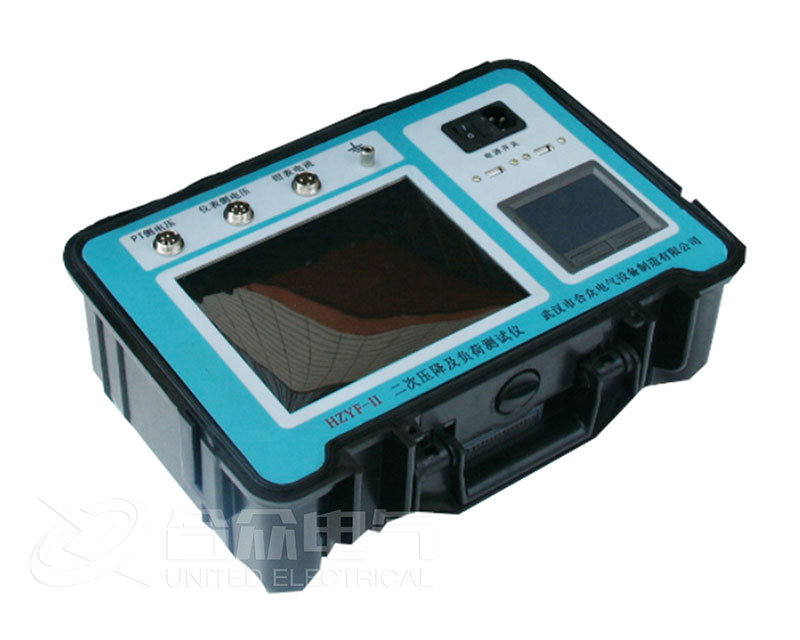

一、產品概述：
二次負荷在線測試儀，提供PT、CT二次負荷測量，電壓、電流、相位頻率、有功、無功、視在功率、功率因數等個電氣量的測量。執行標準： DL/T448-2000 JJG169-2010
產品別稱：二次負荷測試儀、互感器二次負荷在線測試儀、二次負荷測量儀、互感器二次負荷測量
二、產品特點：
1、可以實現三相三線，三相四線、單相全自動測量
2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全
3、本公司二次負荷在線測試儀具有量程自動切換功能，保證測試精度
4、采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強
5、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗
6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示; 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳 送數據
7、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用
8、二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程 ：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證
9、工作時間可以長達24小時(長)，可在充電狀態下測量
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量
11、儀器體積小，重量輕。
12、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流 為5A的S級電流互感器的在線實際負荷;在5V的工作電壓下，能分辨0.001mS的電導和電納
13、該二次負荷在線測試儀能存儲480組測量數據，斷電后能保持十年
14、中文界面大屏幕顯示，帶有RS232通訊接口。
|
環境條件 |
溫度 |
－5℃～40℃ |
|
相對濕度 |
<95%(25℃) |
|
|
海拔高度 |
<2500m |
|
|
外界干擾 |
無特強震動、無特強電磁場 |
|
|
PT二次負荷測試時儀器主要技術指標 |
PT二次負荷測試 |
導納測量范圍：0.1ms～50.0ms |
|
導納測量準確度：二次電壓(50V－120V) |
||
|
△X=±(1%×X+1%×Y±2個字) |
||
|
△Y=±(1%×X+1%×Y±2個字) |
||
|
2個字——儀器的量化誤差 |
||
|
電壓表頭 |
0.5% |
|
|
CT二次負荷測試時儀器主要技術指標 |
阻抗測量范圍 |
0.1Ω～50.0Ω |
|
阻抗測量準確度 |
△X=±(1%×X+1%×Y±2個字) |
|
|
△Y=±(1%×X+1%×Y±2個字) |
||
|
2個字——儀器的量化誤差 |
||
|
電流表頭 |
1% |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
環境條件 |
溫度 |
－5℃～40℃ |
|
相對濕度 |
<95%(25℃) |
|
|
海拔高度 |
<2500m |
|
|
外界干擾 |
無特強震動、無特強電磁場 |
|
|
PT二次負荷測試時儀器主要技術指標 |
PT二次負荷測試 |
導納測量范圍：0.1ms～50.0ms |
|
導納測量準確度：二次電壓(50V－120V) |
||
|
△X=±(1%×X+1%×Y±2個字) |
||
|
△Y=±(1%×X+1%×Y±2個字) |
||
|
2個字——儀器的量化誤差 |
||
|
電壓表頭 |
0.5% |
|
|
CT二次負荷測試時儀器主要技術指標 |
阻抗測量范圍 |
0.1Ω～50.0Ω |
|
阻抗測量準確度 |
△X=±(1%×X+1%×Y±2個字) |
|
|
△Y=±(1%×X+1%×Y±2個字) |
||
|
2個字——儀器的量化誤差 |
||
|
電流表頭 |
1% |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 互感器二次負荷在線測試儀 HZFH-409 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 互感器二次負荷在線測試儀 HZFH-409 相關技術方案及服務支持。
