一、產品概述：

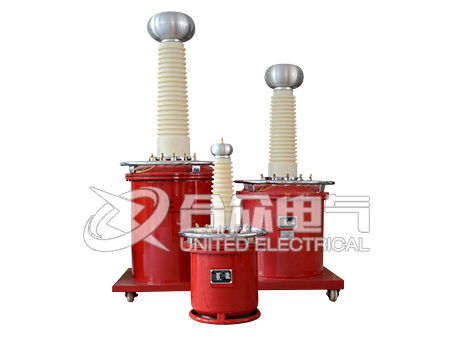

YDQW無局放試驗變壓器（充氣式），我公司經過多年的努力，研究成功的充氣式無局放輕型試驗變壓器，本系列無局放試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%-60%(視電壓及容量等級而定)，而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。執行標準：DL/T474.4-2006,DL/T848.2-2002

產品別名：局放試驗變壓器、無局放試驗變壓器（充氣式）、局部放電工頻試驗變壓器、局放高壓試驗變壓器、局放高壓試驗裝置、高壓試驗變壓器、輕型試驗變壓器、五局放試驗變壓器，充氣試驗變壓器、干式試驗變壓器。

二、產品特點：

1、無局放試驗變壓器（充氣式）體積小，重量輕(比同等級油浸試驗變壓器輕40%-65%)

2、潔凈，無油污，勿需維護

3、不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗

4、額定電壓下局放量小于3pc。

產品參數

型號參數對應表

規格YDQ	容量 KVA	低壓側		高壓側		測量變比	溫升℃	阻抗電壓％	空載電流％	重量 kg	外形尺寸長Х寬Х高 mmХmmХmm
		電壓 V	電流 A	電壓KV	電流 mA
		電壓 V	電流 A	電壓KV	電流 mA
1.5/50	1.5	200	7.5	50	30	500:1	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500:1	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500:1	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500:1	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500:1	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500:1	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500:1	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500:1	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000:1	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000:1	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000:1	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000:1	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000:1	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500:1	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500:1	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500:1	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500:1	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500:1	50	8	<4	140	600Х450Х1800
20/200	20	400	50	200	100	2000:1	50	8	<4	140	600Х600Х1900
30/200	30	400	75	200	150	2000:1	50	8	<4	160	700Х700Х1900
50/200	50	400	125	200	250	2000:1	50	8	<4	200	750Х750Х2000
50/300	50	400	125	300	166	3000:1	50	8	<4	230	750Х750Х2300
100/300	100	400	250	300	333	3000:1	55	8	<4	300	850Х850Х2500
200/300	200	400	500	300	666	3000:1	55	8	<4	350	900Х900Х2600
300/300	300	400	750	300	1000	3000:1	55	8	<4	420	950Х950Х2700

產品彩頁

無局放試驗變壓器（充氣式）

產品附件

名稱	數量	單位
局放變壓器	1	臺
說明書	1	本
檢驗報告	1	份
合格證	1	張

產品圖集

35kV變壓器實驗室售后服務現場
35kV變壓器實驗室售后服務現場
平臺隔離變壓器
變壓器局部放電試驗現場

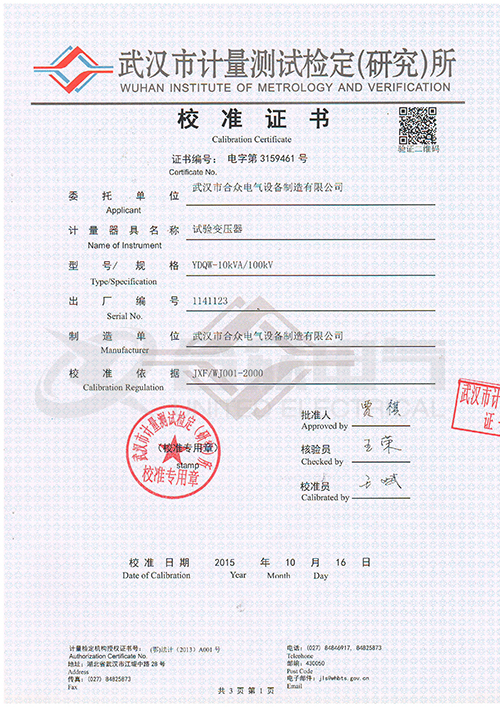

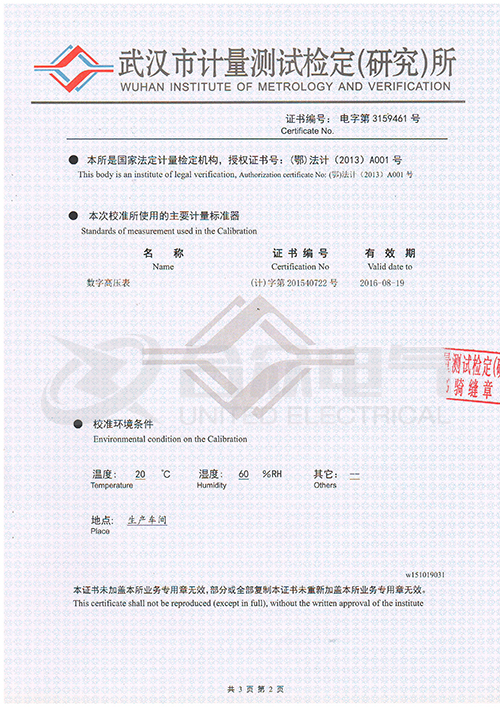

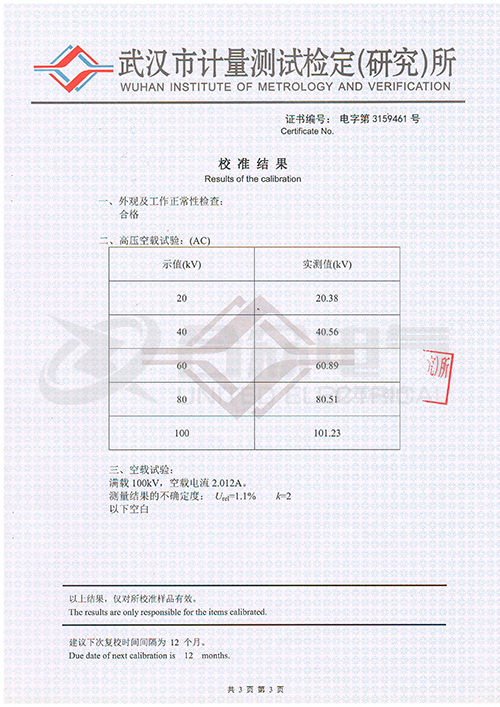

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。

售后保障

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
