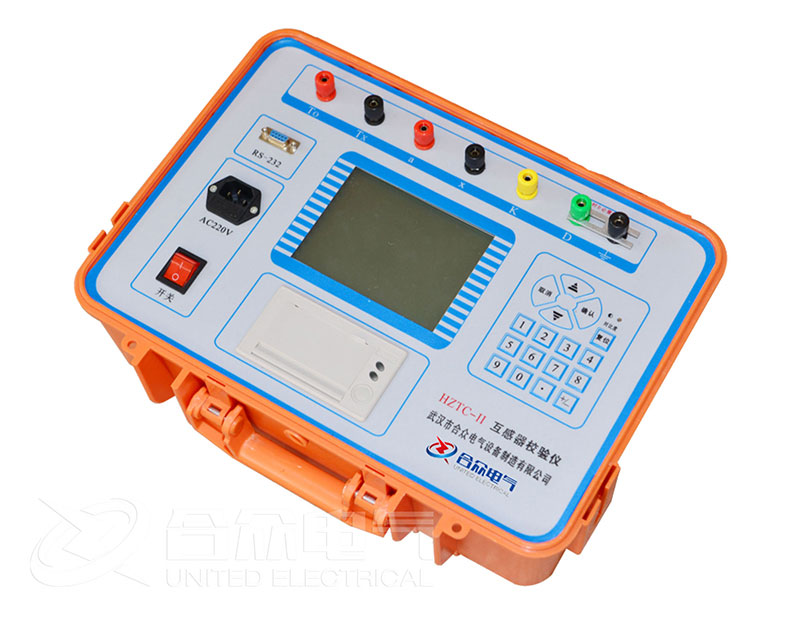

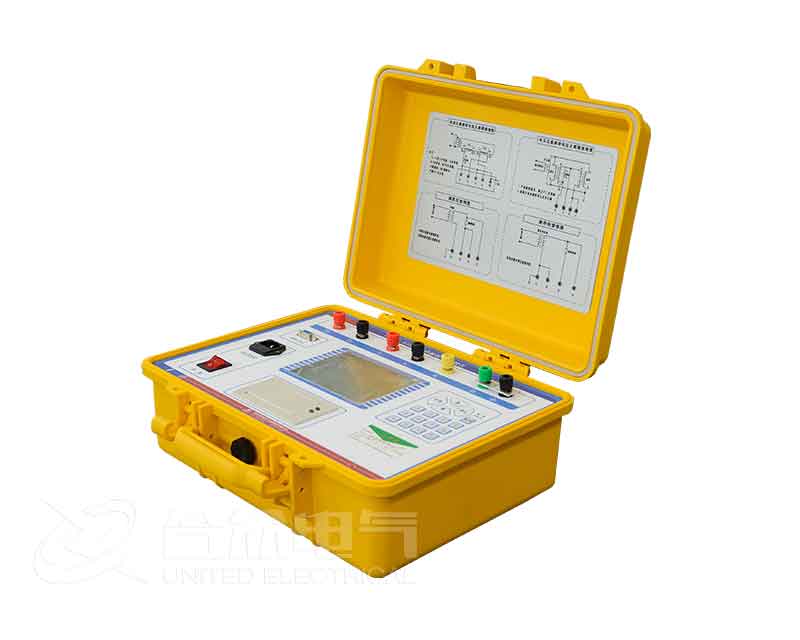

互感器現場校驗儀是用于在安裝現場對電流互感器（CT）和電壓互感器（PT/CVT）進行性能測試和誤差校驗的綜合性高精度儀器。

主要功能與測試對象

一臺先進的互感器現場校驗儀是 “多合一” 的集成系統，通常具備以下功能：

1. 電流互感器（CT）測試

比值差與相位差（比差/角差）校驗：核心功能，判斷計量CT是否合格。

伏安特性曲線（勵磁曲線）：測量并繪制，用于計算拐點電壓/電流、10%誤差曲線，評估保護CT（特別是P級）的性能。

二次繞組阻抗/內阻測量：測量直流電阻。

極性檢查：判斷同名端。

退磁：對CT進行退磁處理，消除剩磁影響。

二次負荷測試（回路阻抗）：測量CT二次實際所帶負荷。

二次回路完整性檢查：判斷二次回路是否開路、短路或接觸不良。

2. 電壓互感器（PT/CVT）測試

比差/角差校驗：對電磁式PT和電容式CVT進行誤差校驗。

實際負荷測量：測量PT二次實際負荷。

極性檢查。

CVT特殊測試：部分高級型號支持CVT的中間變壓器單獨測試。

3. 其他擴展功能

合并單元（MU）校驗：數字化變電站中，校驗合并單元輸出的采樣值報文精度。

暫態特性測試：針對TP級保護CT，測試其暫態誤差（需特殊型號）。

GIS內置式互感器測試：適配SF6氣體絕緣開關設備中的特殊接口。

工作原理與技術核心

互感器現場校驗儀的核心是比較法測量：

標準源法：

對于CT：儀器內置一個高精度的標準電流互感器和一個升流器。給被試CT一次側注入一個測試電流（從幾安到數千安，取決于功率），同時測量一次電流（通過標準CT）和二次電流，進行同步比對，計算出誤差。

對于PT：儀器內置一個高精度的標準電壓互感器和一個調壓升壓源。向被試PT二次側施加一個電壓（或從一次側施加），測量一次電壓和二次電壓進行比對。

低校高法：對于高壓互感器，現場無法施加額定高電壓/大電流。校驗儀采用“低校高”原理，即通過測量低電壓、小電流下的特性，結合互感器的等效電路模型，推算出其在額定工況下的誤差。這需要先進的算法和模型支持。

高精度同步采樣與DSP處理：儀器在測試回路和標準回路進行同步高速采樣，利用數字信號處理技術精確提取信號的幅值和相位信息，從而計算出微小的比差和角差。
