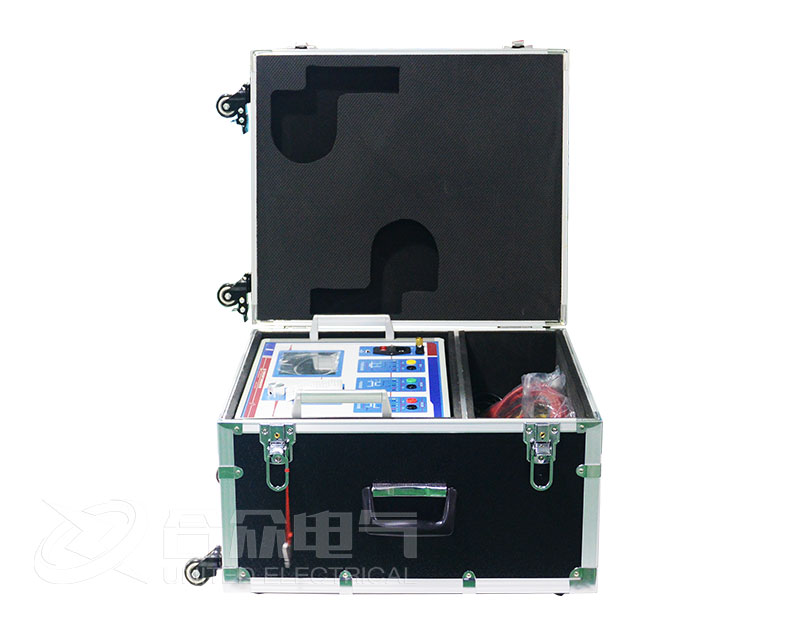

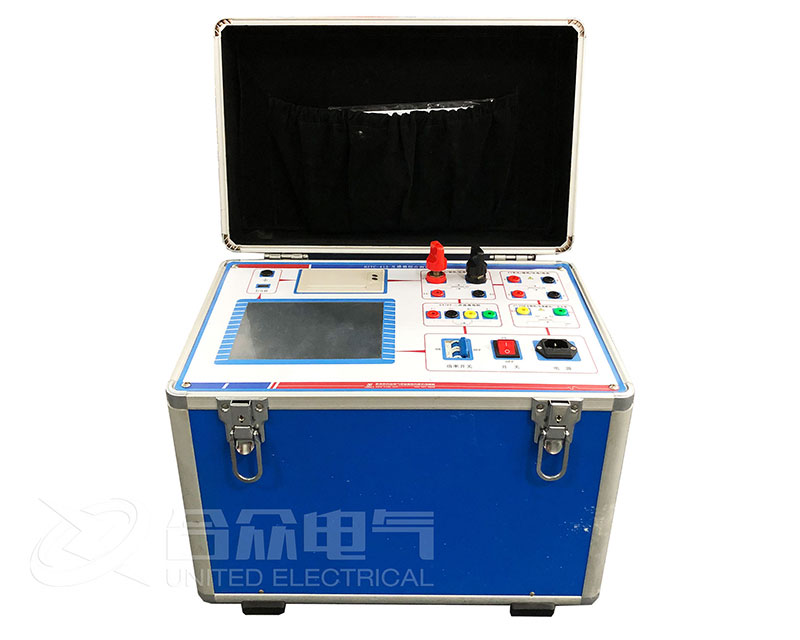

變頻互感器測試儀是一種采用變頻電源技術和數字信號處理技術的先進測試設備。它通過改變測試電源的頻率（通常在 1Hz - 200Hz 范圍內可調，最常用40Hz-70Hz），來測量互感器的比值差（比差）、相位差（角差）、勵磁特性曲線、伏安特性、誤差曲線、二次繞組直流電阻等關鍵參數，特別適用于現場測試。

為什么需要“變頻”？變頻互感器測試儀核心原理與優勢

傳統互感器測試方法使用工頻電源（50/60Hz）。但在現場測試大容量、高電壓等級的互感器（尤其是保護用CT）時，存在兩大難題：

電源容量大：測試勵磁特性需要高電壓，若用50Hz電源，所需的電源設備（調壓器、升壓器）會非常笨重，無法帶到現場。

鐵芯飽和：在工頻下，鐵芯容易進入飽和區，難以精確測量飽和點之前的特性曲線。

變頻技術的解決方案：

根據電磁感應定律，感應電動勢 E=4.44fNBmS。在保證磁通密度Bm不變的情況下，電壓與頻率成正比。因此：

降低頻率（如降至45Hz），要產生相同的磁通，所需的測試電壓也相應降低。這意味著可以用更小、更輕的電源設備，在現場輕松產生足夠高的測試電壓來獲得完整的勵磁曲線，直至飽和。

這是其最核心的優勢：“降頻升壓”，實現了設備的便攜化和測試的高效性。

變頻互感器測試儀主要功能

勵磁（伏安）特性測試：

這是保護用CT最重要的測試。通過測量并繪制二次繞組的電壓-電流曲線，可以計算出：

拐點電壓（飽和點）：判斷CT是否滿足10%或5%誤差曲線要求的關鍵。

準確限值系數（ALF）：評估CT在短路故障時能否正確傳變而不飽和。

二次極限電動勢：驗證CT性能是否符合保護系統要求。

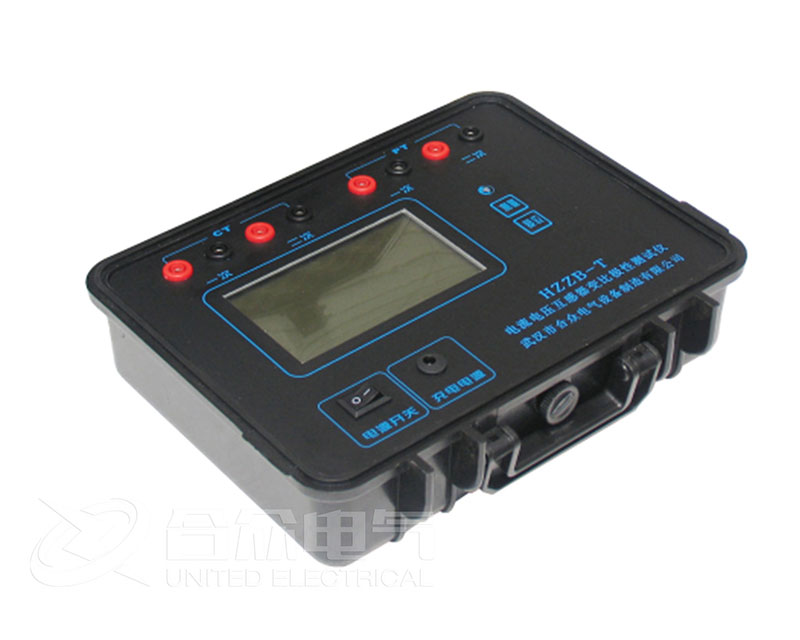

變比、極性測試：

自動測量實際變比，并與銘牌對比。

判斷極性是否正確（減極性或加極性）。

比差與角差測試：

這是計量用CT/PT的核心測試。測量實際二次電流/電壓與理想值之間的比例誤差和相位誤差，判斷其是否滿足 0.2S、0.5、5P、10P 等準確度等級。

自動計算與繪制10%誤差曲線：

儀器可根據勵磁特性數據，自動計算并繪制CT的10%誤差曲線，直觀判斷CT在各短路電流下的誤差是否超標。

二次繞組直流電阻測量：

檢查繞組導線的連接質量、有無斷線或匝間短路。

退磁功能：

測試后或故障后，CT鐵芯可能留有剩磁，影響性能。儀器可自動進行退磁。

負荷（阻抗）測試：

測量互感器二次回路的實際負載，判斷是否超過其額定負荷。

變頻互感器測試儀應用場景

繼電保護驗收與校驗：

驗證新安裝或檢修后的保護用CT，其拐點電壓和10%誤差曲線是否滿足線路或主變差動、過流等保護裝置的要求。

計量檢定：

對關口計量或重要計費用的CT/PT進行比差和角差測試，確保貿易結算的公平準確。

預防性試驗：

定期檢查運行中互感器的特性變化，預防因CT飽和導致的保護誤動或拒動。

故障診斷：

當發生保護誤動事故后，檢測相關CT是否性能劣化或飽和。

工程調試與交接：變電站新建或改造后的必備測試項目。
