一、產品概述：

HZTC-II互感器現場校驗儀用于PT、CT的誤差及阻抗、導納測試。滿足國家JJG313-94《測量用電流互感器檢定規程》和JJG314-94《測量用電壓互感器檢定規程》的要求。執行標準：JJG169-2010，JJG1021-2007，ZBY354-1985

產品別名：電流、電壓互感器現場校驗儀、便攜式互感器現場校驗儀、電流互感器現場校驗儀、電壓互感器現場校驗儀

二、產品特點：

1、互感器現場校驗儀采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用

2、全中文操作界面，界面美觀

3、百分表、比差、角差采用特大字體顯示，方便用戶觀測

4、本公司生產的智能型互感器校驗儀完全滿足JJG314-1993和JJG314-1994要求，自動采樣

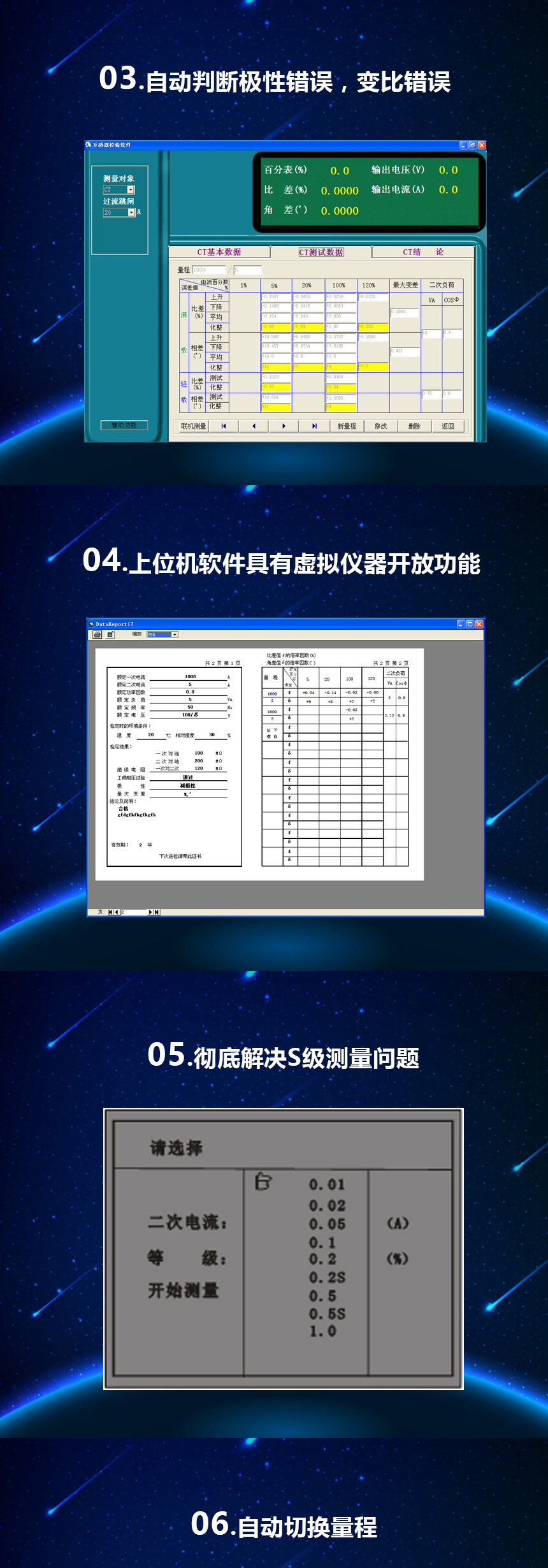

5、自動判斷極性錯誤，變比錯誤

6、上位機軟件具有虛擬儀器開放功能

7、徹底解決S級測量問題

8、自動切換量程

9、采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題

10、功耗：<15VA(不帶微型打印機)，<25VA(帶微型打印機)

11、諧波抑制比：>40db

12、外形尺寸(長×寬×高)：260×350×150mm3

13、重量：6kg。

產品參數

使用環境	溫度	5℃～40℃
	相對濕度	<80%(25℃時)
	海拔高度	<2500m
	電源頻率	50Hz±0.5Hz
	電源電壓	220V±5V
測量范圍	同相分量(%)：0.0001～200.0	分辨率：0.0001
	正交分量(分)：0.001～700.0	分辨率：0.001
	阻抗(Ω)：0.0001～20.0	分辨率：0.0001
	導納(ms)：0.0001～20.0	分辨率：0.0001
基本誤差	同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1級可選)
	正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1級可選)	X”、“Y”——儀器的顯示值
		“ Dx,Dy”——儀器的量化誤差
		Dx=2，Dy=5
百分表	2級(有1級可選)
工作范圍	電流	(1%～149%)In (In =5A)；(5%～149%)In (In =1A)
工作范圍	電壓	(5%～149%)Un (Un =100V，150V，100V/) (5%～149%)Un (Un =100V/3)
工作負荷	電流	TO對TX＜0.12Ω cosΦ=1
工作負荷	電壓	a對x＜0.25VA (100V)
極性錯誤指示	當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過180%時，應有極性指示
變比錯誤指示	當工作電流(電壓)達到額定電流(電壓)的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示
絕緣和耐壓試驗及說明	端子TX()端子相通；電源插座對外殼能承受1.5kV，1min耐壓

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。

產品彩頁

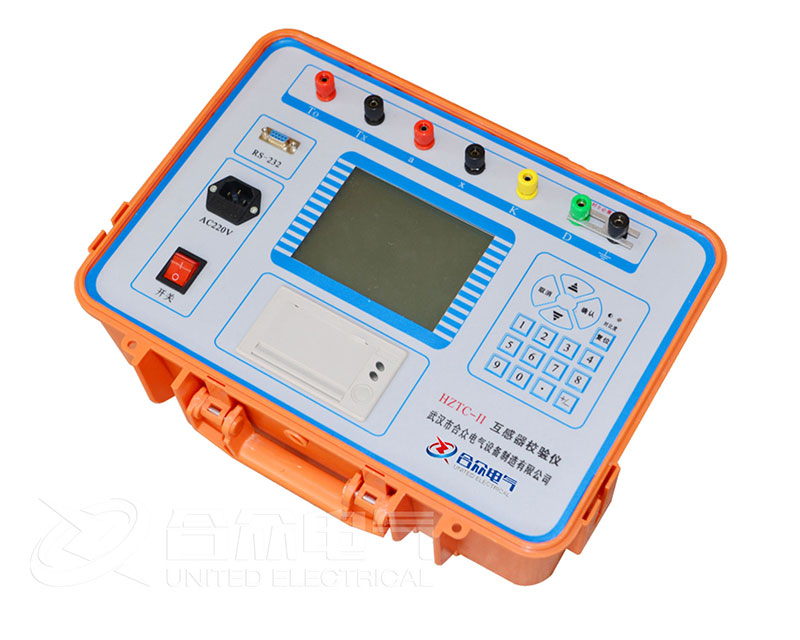

互感器現場校驗儀

產品附件

名稱	數量	單位
儀器主機	1	臺
電源線	1	根
RS232通訊線	1	根
專用測試線	1	套
接地線	1	根
保險管	3	只
說明書	1	本
檢驗報告	1	份
合格證	1	張
