一、產品概述：

KJTC-305高壓開關動特性測試儀是我公司為適應各種特殊高壓開關動作特性測試的需要，開發研制的專用儀器。執行標準：DL/T846.3-2004。

產品別名：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀

二、產品特點：

1、機內主機為工控機
2、滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關6個斷口的動態電阻波形。
3、時    間：6個斷口的固有分、合閘時間，同相、相間同期。
4、彈    跳：彈跳時間，彈跳次數，彈跳過程，彈跳波形。
5、速    度：剛分、剛合速度，大速度，速度波形。
6、行    程：超行程，過沖行程。
7、電    流：分、合閘線圈的分、合閘電流值、波形圖。
8、重合閘：任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間。
9、開關動作一次，得到所有數據及圖譜。
10、配備U盤接口，可直接把數據保存到U盤。
11、中文菜單操作，使用方便。
12、全中文內置打印機打印所有數據及圖譜。

產品參數

型號	測試范圍	傳感器配置	內置電源	通道數	打印
KJTC-305	多少油、真空、sf6	直線、旋轉	有	6	有
KJTC-306	真空、sf6	直線、旋轉、位移	有	12	有
KJTC-307	真空、sf6	直線、旋轉	有	12	有

產品參數：

輸入電源	220V±10%；50Hz±10%	時間	4000.0ms；分辨率: 0.1ms
大氣氣壓	86～106kP	速度	20.00m/s；分辨率: 0.01m/s
溫度	-10～40℃	行程	800mm；分辨率：0.1mm
濕度	≤80%RH	電流	20A；分辨率：0.01A
內部電源	220V/10A

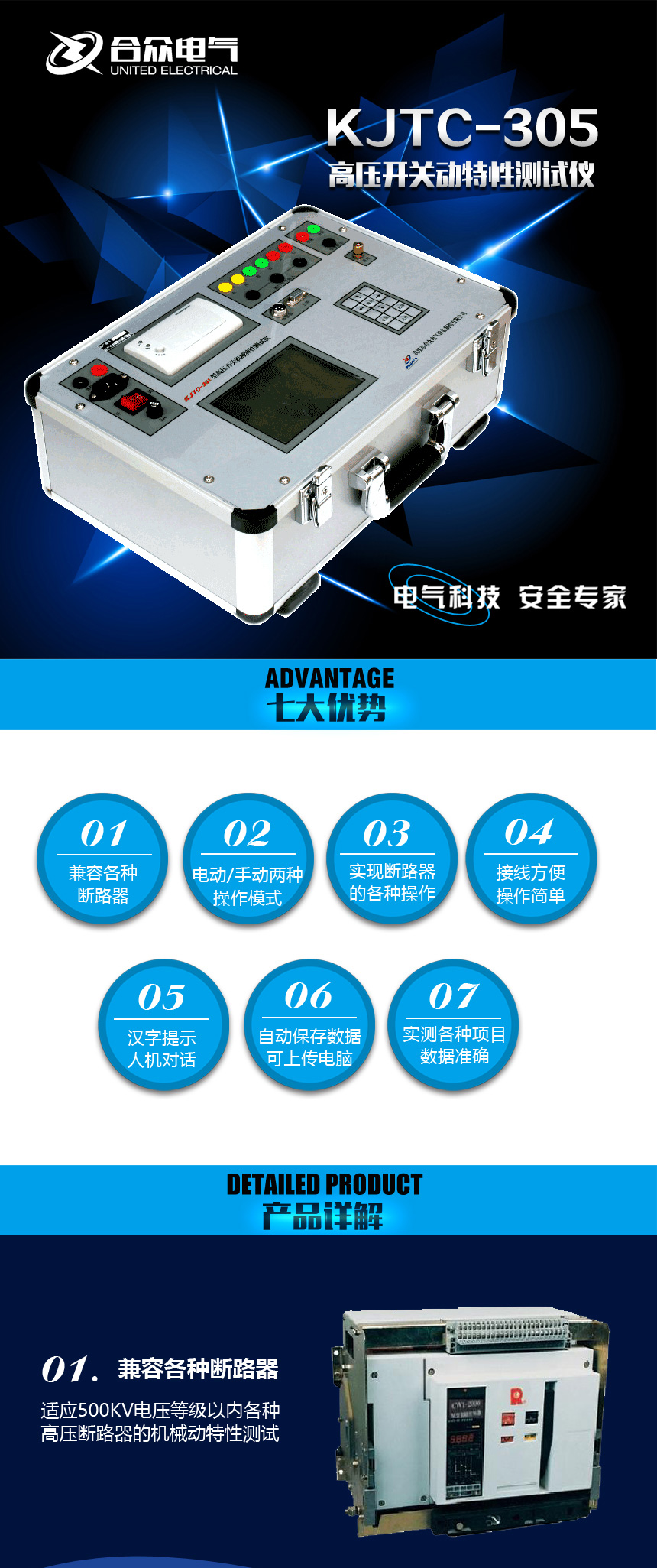

產品彩頁

高壓開關動特性測試儀

產品附件

名稱	數量	單位
儀器主機	1	臺
電源線	1	根
角度旋轉傳感器	1	套
直線傳感器	1	套
傳感器安裝支架	1	套
專用測試線	1	套
接地線	1	根
保險管	3	只
打印紙	2	卷
說明書	1	本
檢驗報告	1	份
合格證	1	張

產品圖集

高低壓開關柜通電試驗臺
HZGK-313高低壓開關柜通電試驗臺新款
高壓開關機械特性測試儀現場調試
高低壓開關柜通電試驗臺

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

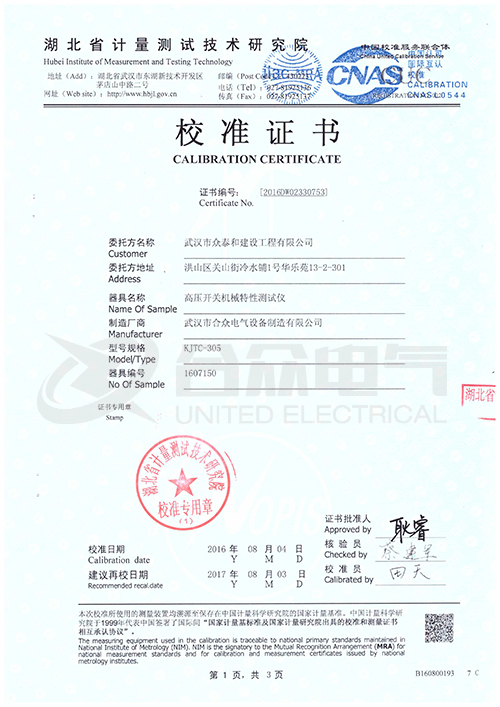

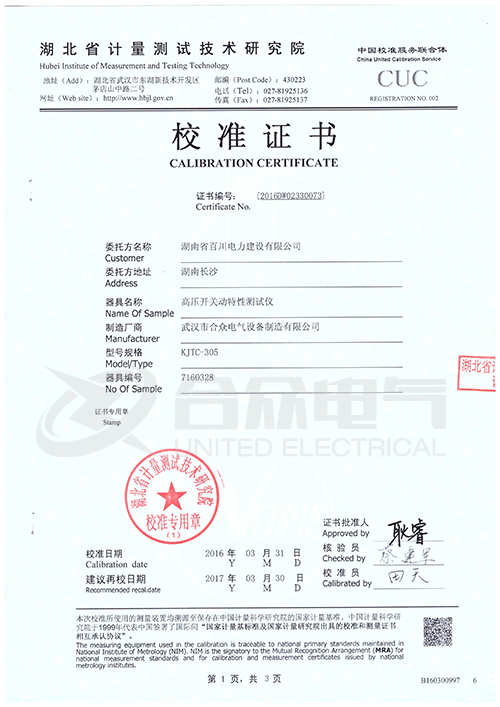

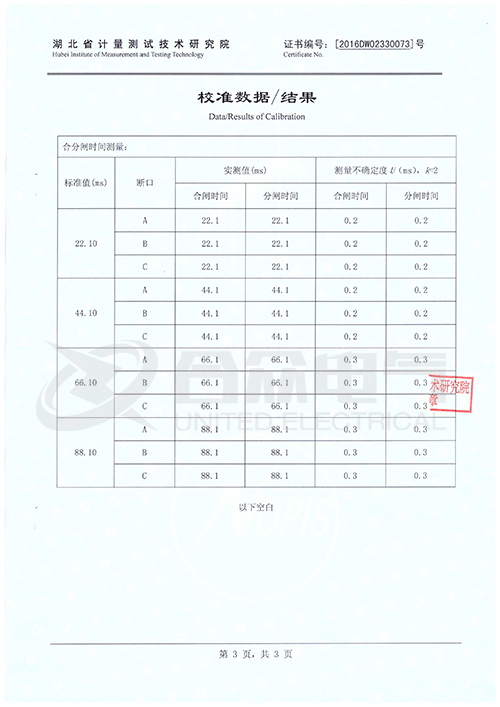

高壓開關動特性測試儀證書
