高壓開關檢測設試驗主要設備分類及功能
高壓開關檢測設備是電力系統中對高壓斷路器、隔離開關、負荷開關等關鍵設備進行狀態評估、故障診斷和性能測試的專業儀器。它們對于保障電網安全、預防事故、實現狀態檢修至關重要。
以下介紹高壓開關檢測設備的主要類型、功能和應用:
一、 核心檢測設備分類及功能
1. 機械特性測試儀
功能:這是最基礎、最常用的測試設備。用于測量開關分/合閘過程中的時間、速度、行程、同期性、彈跳、反彈等機械參數。
關鍵參數: 時間特性:分/合閘時間,三相/斷口同期性。
速度與行程:剛分/剛合速度,開距,超程,總行程曲線。
線圈電流:記錄分/合閘線圈的動作電流波形,用于判斷電磁鐵狀況、有無卡澀。
應用:判斷操動機構(彈簧、液壓、氣動)是否正常,發現機械卡滯、緩沖不良、彈簧疲勞等問題。

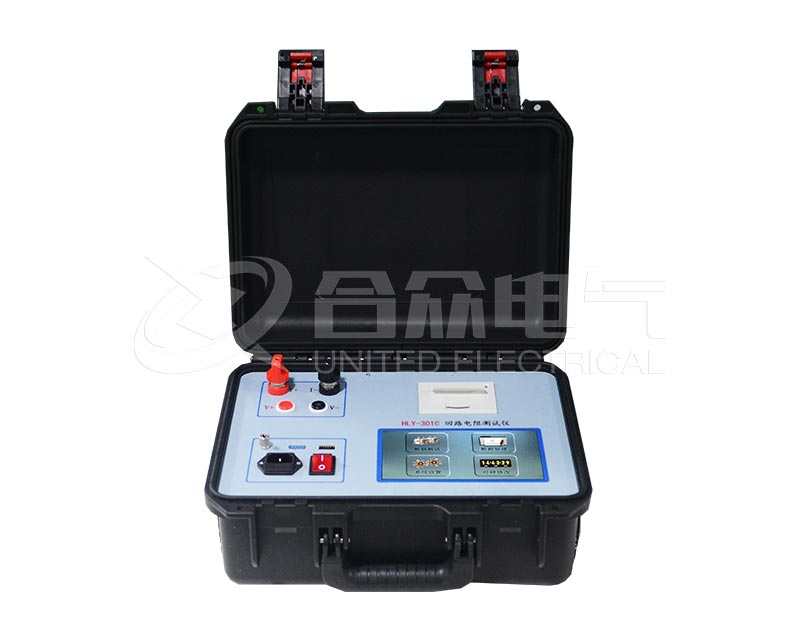

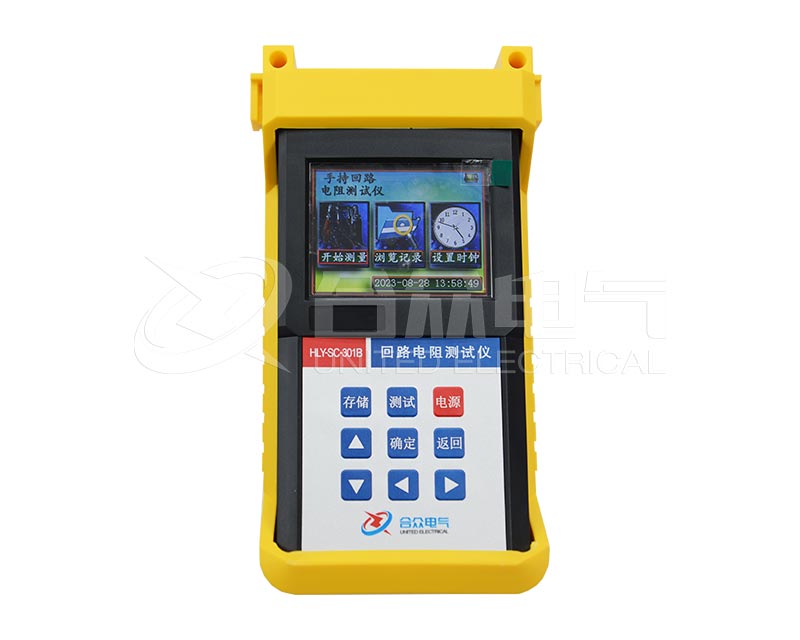

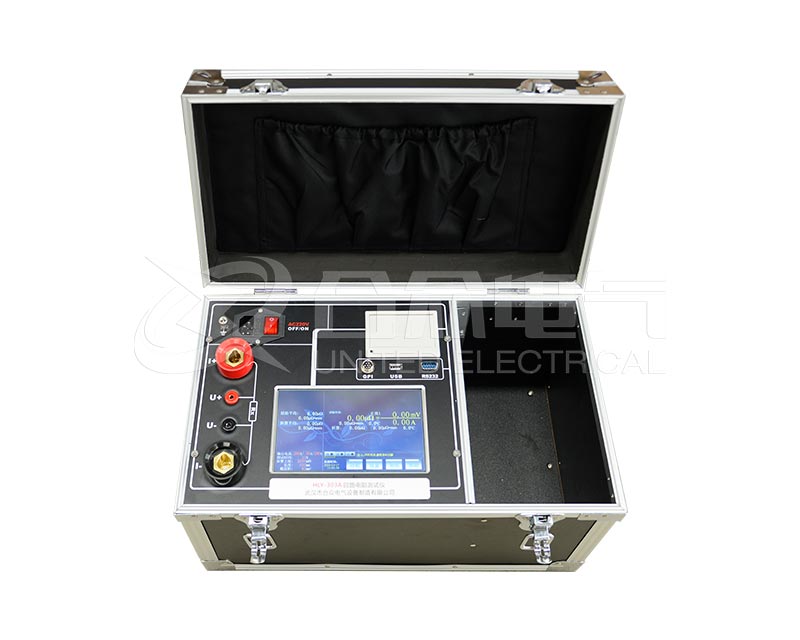

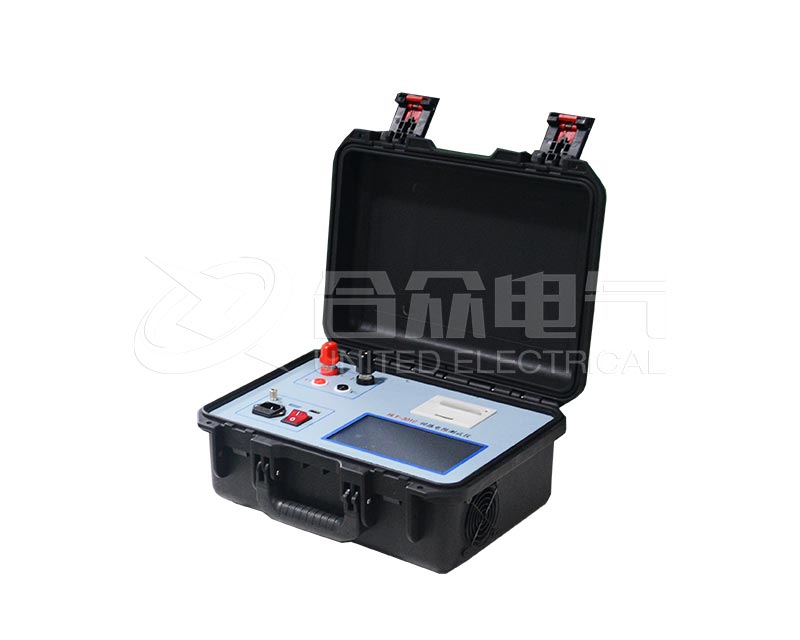

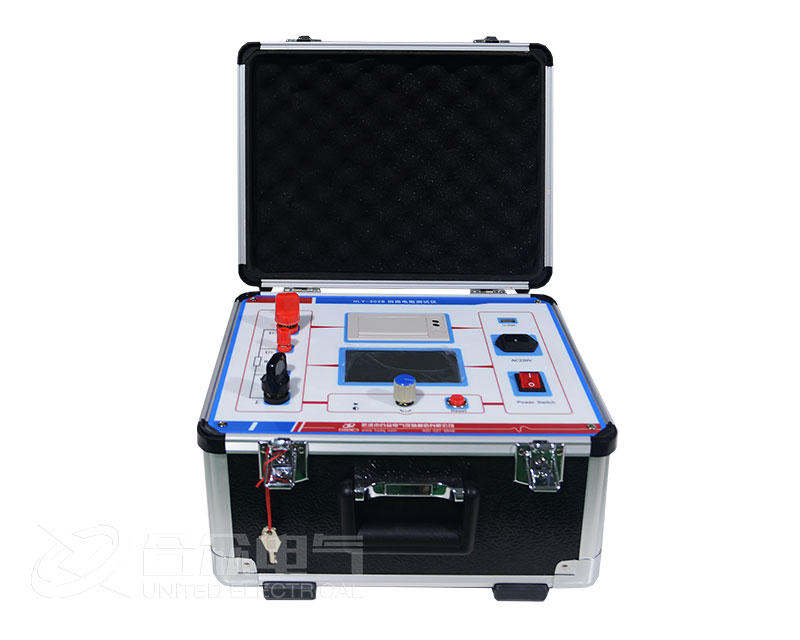

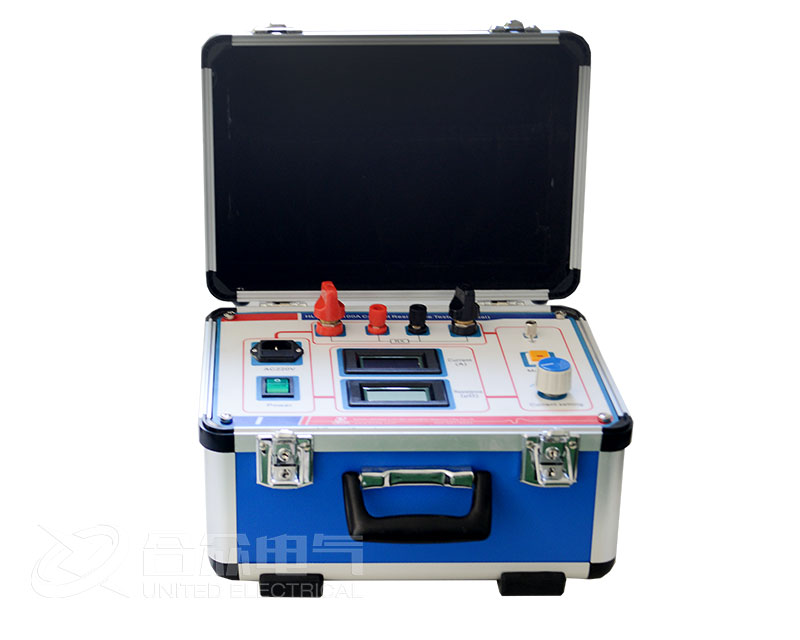

2. 回路電阻測試儀(微歐計)
功能:采用直流壓降法(通常100A以上),測量開關動、靜觸頭接觸處的接觸電阻。
重要性:接觸電阻過大是導致開關發熱燒毀的主要原因。測試能發現觸頭氧化、磨損、壓力不足或接觸不良。
標準:測量值應與出廠值或歷史數據比較,變化量通常不應超過20%。
3. 絕緣特性測試設備
介電強度測試:
工頻耐壓試驗儀:考核主絕緣對地、斷口間的絕緣強度。
沖擊電壓發生器:進行雷電沖擊和操作沖擊試驗,考核絕緣承受過電壓能力。
絕緣狀態診斷:
絕緣電阻測試儀(兆歐表):測量絕緣電阻,初步判斷受潮或臟污。
直流高壓發生器:進行泄漏電流測試,比兆歐表更靈敏地反映絕緣缺陷。
介質損耗因數(tanδ)測試儀:對于SF6氣體絕緣或油絕緣開關,測量tanδ可有效反映絕緣劣化。
4. SF6氣體檢測與處理設備
SF6氣體檢漏儀:定性或定量檢測氣室密封性。
SF6微水測試儀(露點儀):測量氣體中水分含量,水分過高易導致絕緣下降和電弧分解物腐蝕。
SF6純度分析儀:檢測氣體純度,雜質過多影響絕緣和滅弧性能。
SF6氣體回收/凈化/充放裝置:用于設備檢修時的氣體處理。
5. 振動聲學檢測與局部放電檢測
振動分析儀:通過貼在機構箱上的傳感器,記錄分合閘過程中的振動波形。其波形特征和峰值時間能精準反映機械狀態,是先進的診斷手段。
超聲波/特高頻(UHF)局部放電檢測儀:在線或帶電檢測開關柜內部因絕緣缺陷(如尖端放電、懸浮電位)產生的局部放電,實現故障預警。
6. 線圈與儲能元件測試
分/合閘線圈測試:獨立測量線圈的直流電阻、絕緣電阻,有時集成在機械特性測試儀中。 儲能電機測試:測量電機工作電流、儲能時間,判斷電機健康狀態。 電容器測試儀:對于彈簧機構蓄能電容,測量其容量和漏電流。
