高壓開關動特性測試儀標準試驗方案
高壓開關動特性測試儀(以武漢市合眾電氣 KJTC-306/307 為例)的標準試驗方案,適用于變電站檢修、開關設備出廠試驗或預防性試驗。該方案符合《DL/T 846.3-2004 高電壓測試設備通用技術條件 第3部分:高壓開關綜合測試儀》及《GB 1984-2014 高壓交流斷路器》相關要求。
一、試驗目的
檢測高壓斷路器的機械動作特性是否符合制造廠技術規范;
判斷操動機構是否存在卡澀、拒動、彈跳過大等隱患;
驗證三相同期性、分合閘時間、速度、行程等關鍵參數是否在允許范圍內;
為狀態檢修提供數據支撐,預防因機械故障導致的拒動或誤動事故。
二、適用對象
真空斷路器(如 VS1、ZN28、ZN63)
SF? 斷路器(如 LW36、LW25、HPL245B1)
少油斷路器
GIS 組合電器中的斷路器單元(需適配傳感器)
三、試驗前準備
1. 安全措施
斷路器處于冷備用或檢修狀態,兩側接地刀已合上;
控制電源、儲能電源已斷開;
測試區域設置圍欄,懸掛“高壓危險”警示牌;
測試人員穿戴絕緣手套、安全帽。
2. 儀器與工具

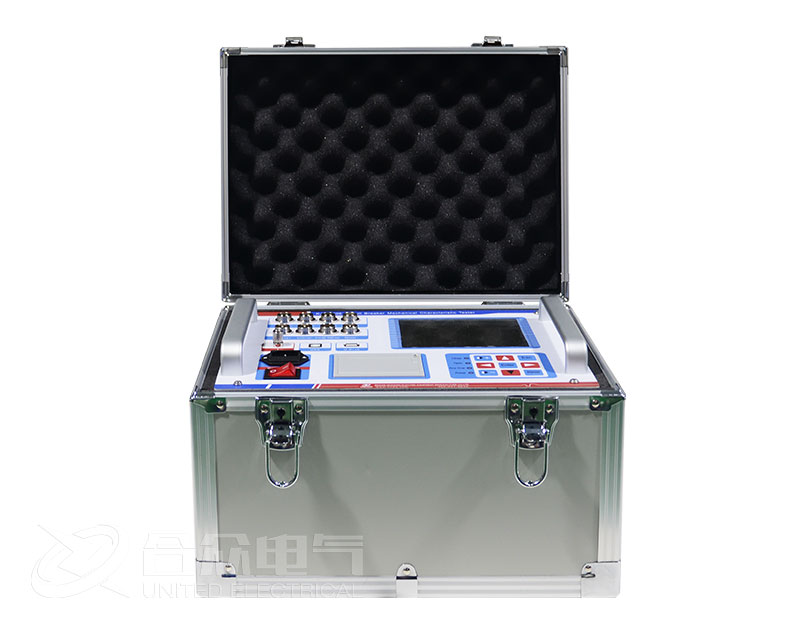

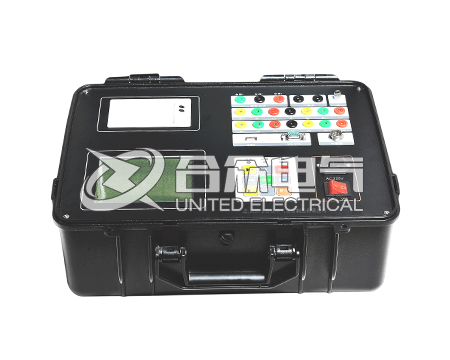

高壓開關動特性測試儀(如 KJTC-307)主機及附件;
直線/旋轉/加速度傳感器(根據開關類型選擇);
專用測試線(斷口信號線、控制線、電源線);
接地線、萬用表、卷尺、記錄表格。
3. 資料準備
斷路器出廠說明書(含標準參數:分合閘時間、速度、行程等);
上次試驗報告(用于對比分析);
設備臺賬信息(型號、額定電壓、操作機構類型)。
測試項目與步驟
步驟1:單分閘測試(分閘時間、速度、彈跳)
儲能完成(彈簧機構)或液壓/氣壓正常;
在儀器菜單選擇【單分】模式;
啟動測試,儀器自動觸發分閘并記錄波形;
記錄:分閘時間、剛分速度、彈跳時間、反彈幅值。
步驟2:單合閘測試(合閘時間、超程、彈跳)
斷路器處于分閘位;
選擇【單合】模式;
啟動測試;
記錄:合閘時間、剛合速度、合閘彈跳次數與時間、總行程、超行程。
步驟3:合-分(重合閘)測試
模擬線路瞬時故障后的重合過程;
記錄:合閘時間、無電流時間、分閘時間、金短時間。
步驟4:低電壓動作試驗(可選)
調節儀器輸出 DC 電壓(如從 30V 逐步升至 250V);
測試最低可靠合閘/分閘電壓(一般要求 ≥30%Un 分閘,≥85%Un 合閘)。
步驟5:三相同期性分析
自動計算 A、B、C 三相分/合閘時間差;
標準要求:真空斷路器 ≤2ms,SF? 斷路器 ≤3ms。
| 參數 | 真空斷路器(典型值) | SF? 斷路器(典型值) | 判據 |
| 分閘時間 | 20~60 ms | 20~50 ms | 符合廠家規定 ±10% |
| 合閘時間 | 40~100 ms | 60~150 ms | 同上 |
| 剛分速度 | 0.6~1.5 m/s | 2.0~5.0 m/s | ±0.1 m/s 允差 |
| 合閘彈跳 | ≤2 ms(≤2次) | 無彈跳要求 | 超標需檢查觸頭壓力 |
| 三相不同期 | ≤2 ms | ≤3 ms | 超標需調整傳動機構 |
試驗報告內容
被試設備信息(名稱、型號、編號、安裝位置)
試驗日期、環境溫濕度
使用儀器型號及編號
各項測試數據表格(含波形圖打印件)
與歷史數據或標準值對比分析
結論:合格 / 不合格 / 需跟蹤監測
試驗人員、審核人簽字。
