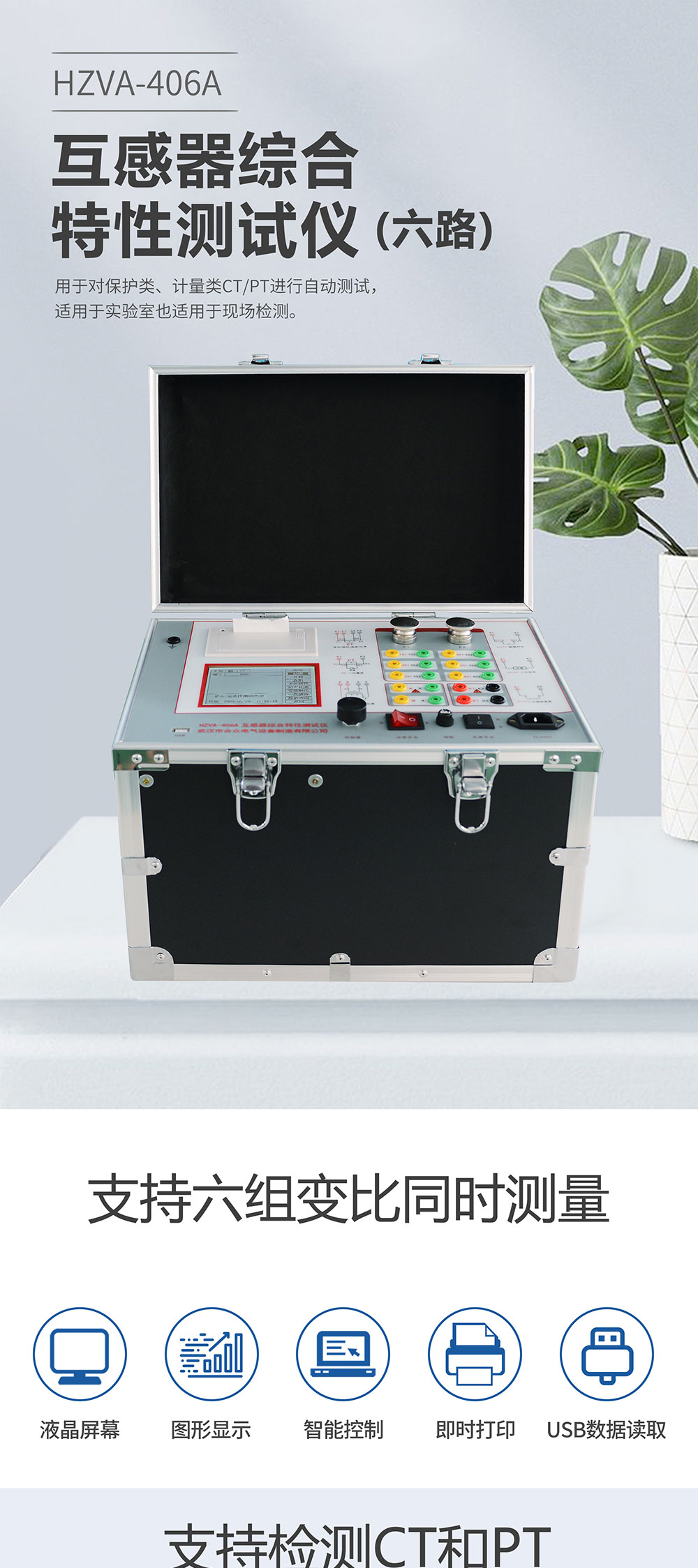

一、產品概述：

互感器綜合特性測試儀，設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準：GB1207-2006、GB1208-2006。

二、產品特點：

支持檢測CT和PT

滿足 GB1207、GB1208等規程要求

無需外接其它輔助設備，單機即可完成所有檢測項目

自帶微型快速打印機、可直接現場打印測試結果

采用智能控制器，操作簡單

大屏幕液晶，圖形化顯示接口

按規程自動給出CT/PT（勵磁）拐點值

自動給出5%和10%誤差曲線

支持六組變比同時測量

可保存3000組測試資料，掉電后不丟失

支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告

小巧輕便≤22Kg，非常利于現場測試

產品參數

項目		參數
工作電源		AC220V±10% 、50Hz
設備輸出		0～2500Vrms， 5Arms（20A峰值）
大電流輸出		0～1000A
勵磁精度		≤0.5%（0.2%讀數+0.3%量程）
二次繞組電阻測量	范圍	0.1～300Ω
	精度	≤0.5%（0.2%讀數+0.3%量程）
二次實際負荷測量	范圍	5～1000VA
	精度	≤0.5%（0.2%讀數+0.3%量程）±0.1VA
相位測量（角差）	精度	4min
	分辨率	0.1min
CT 變比測量	范圍	≤25000A/5A（5000A/1A）
	精度	≤0.5%
PT 變比測量	范圍	≤500KV
	精度	≤0.5%
工作環境		溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 250mm × 300mm ，重量：≤22Kg

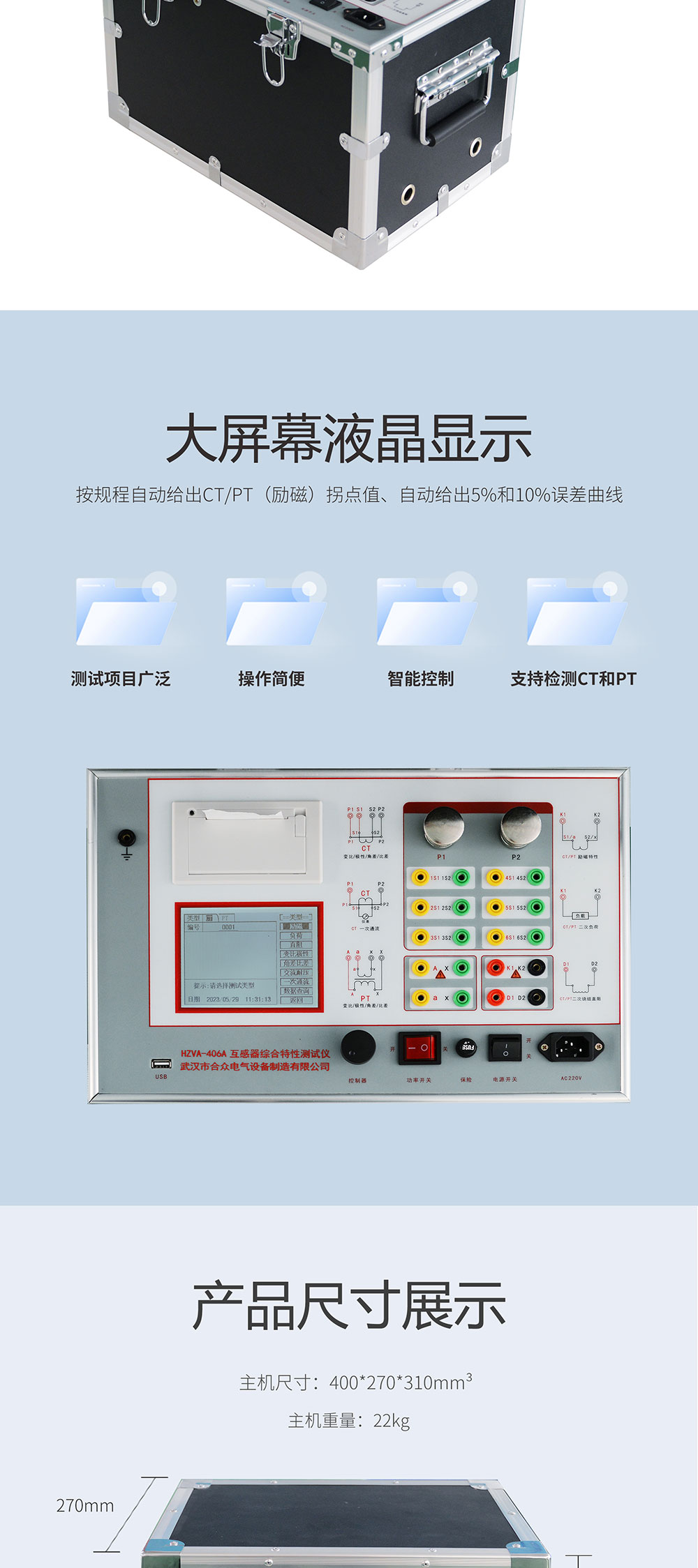

產品彩頁

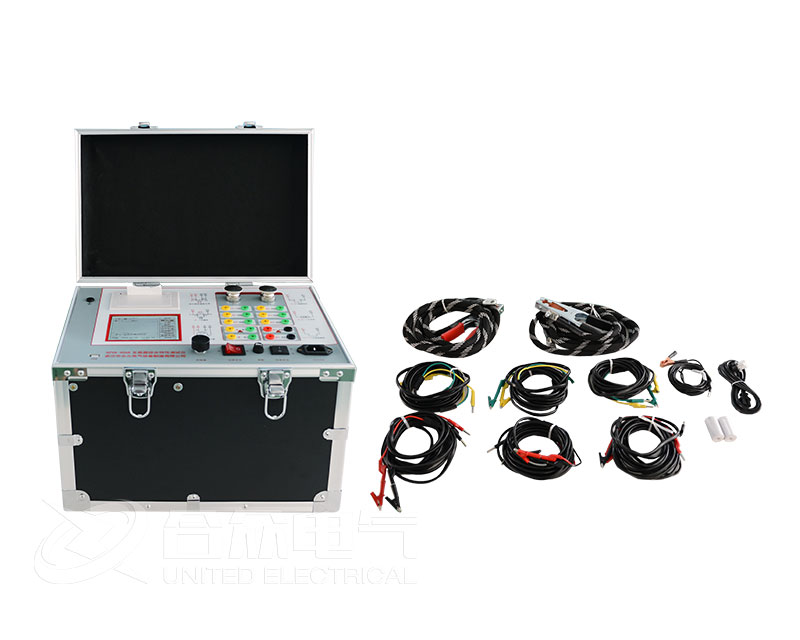

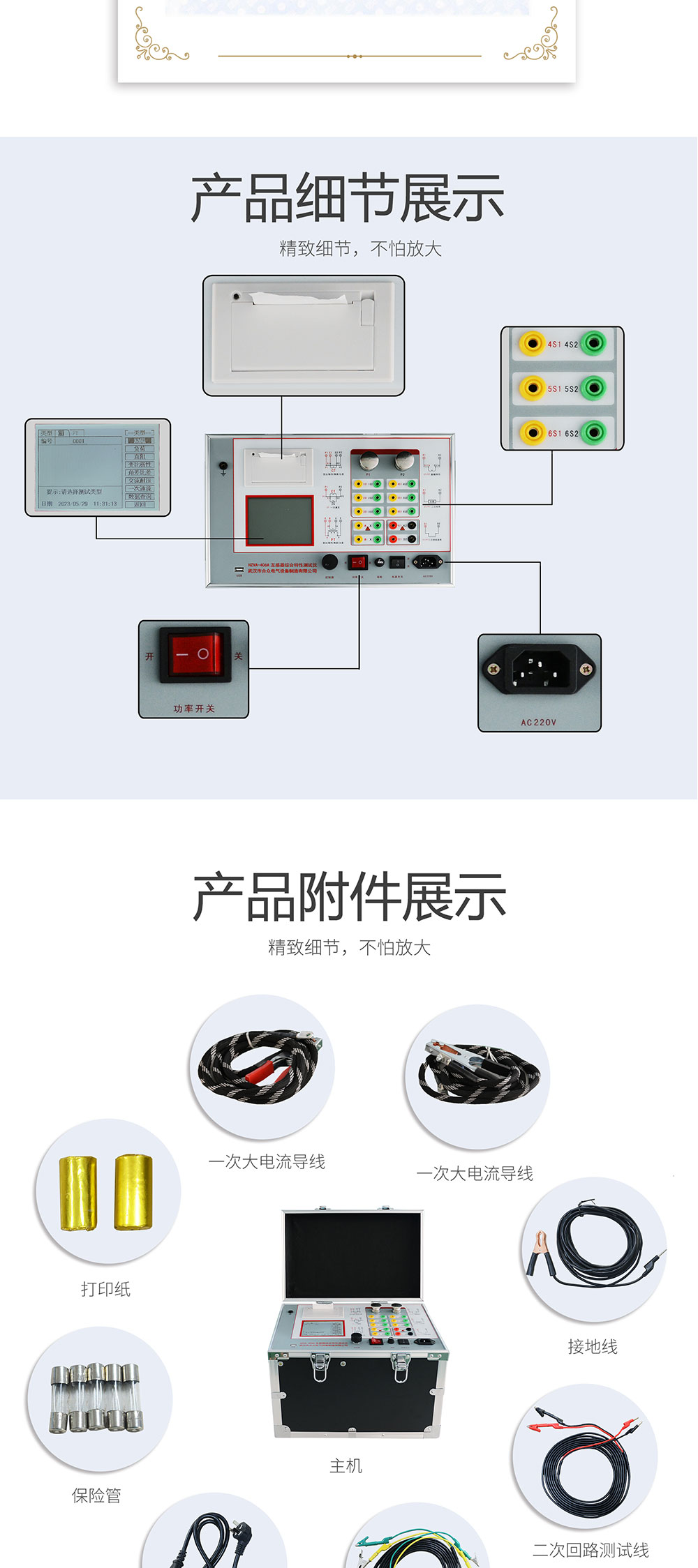

產品附件

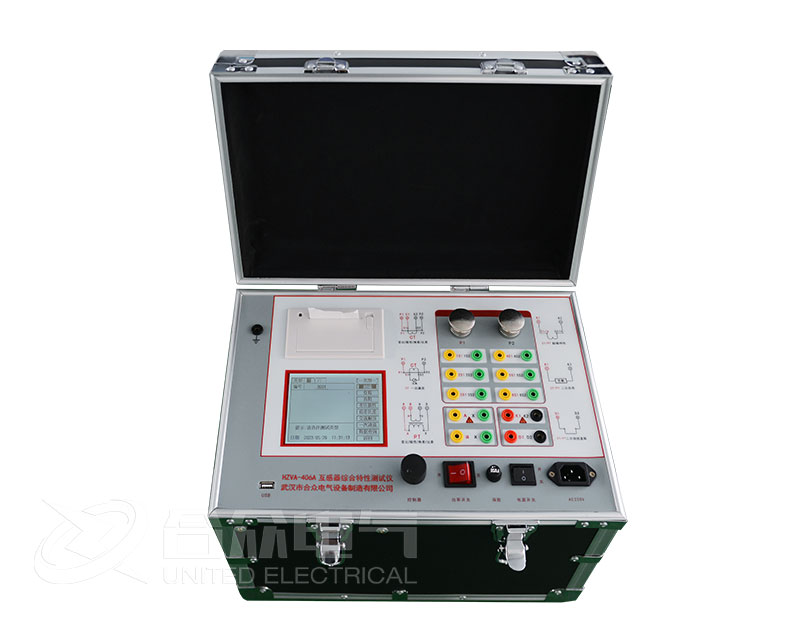

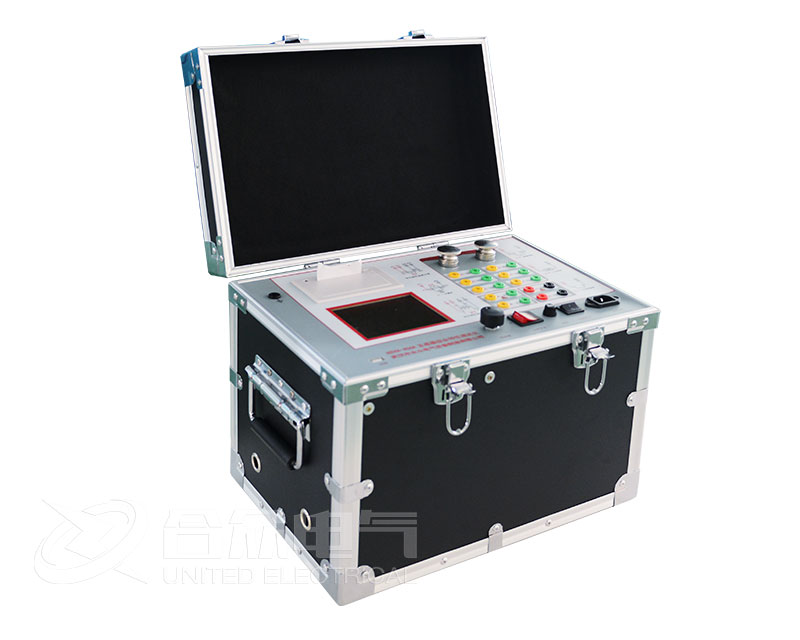

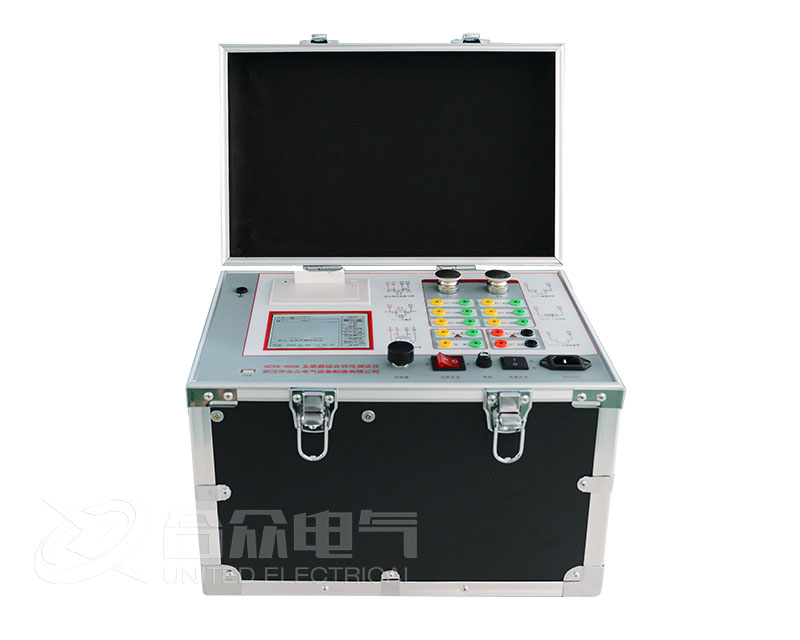

產品圖集

產品證書

武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

互感器綜合特性測試儀，互感器特性綜合測試儀證書

售后保障

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們將一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問，歡迎致電：400-027-8848。
