變頻串聯諧振是通過勵磁變壓器，電抗器形成串聯回路(L)，然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。

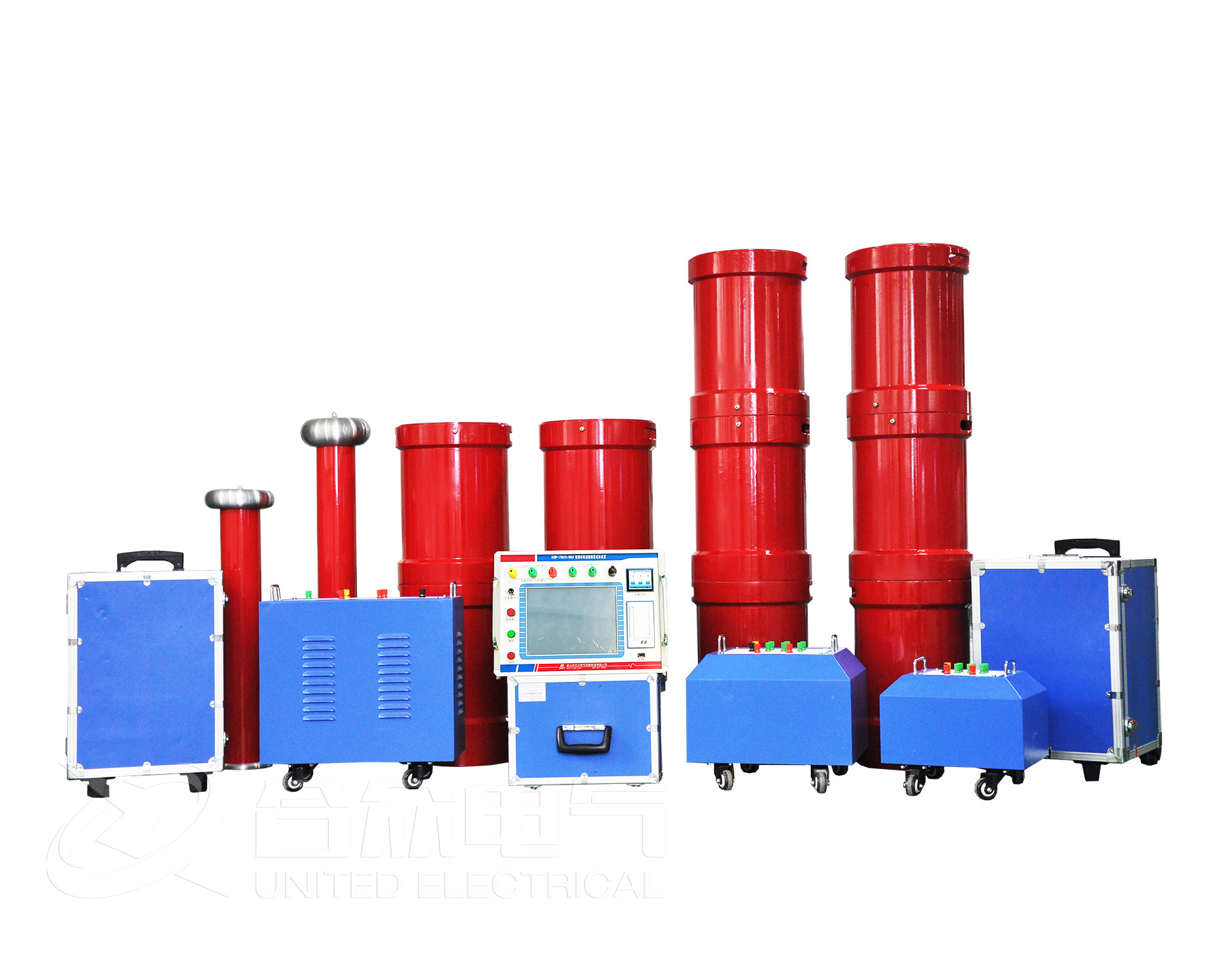

  變頻串聯諧振試驗裝置由變頻控制單元、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。通過改變電抗器的串并聯來適用于不同的場合。

  變頻串聯諧振裝置廣泛應用于電力、鐵路電氣化、鋼鐵、機械、冶金、石油、化工等行業，適用于高電壓、大容量的容性試品的交流耐壓試驗。

  串聯諧振與并聯諧振特點對比

  串聯諧振具有以下特點：

  (1)因為感抗等于容抗，所以阻抗達到小值，具有純電阻特性;

  (2)在電壓不變的情況下，電路中的電流達到大值即為諧振電流;

  (3)由于諧振時容抗等于感抗，所以電感上的電壓等于電容上的電壓，而電感和電容上的電壓與電阻有關，如果感抗和容抗遠大于電阻時，則電感和電容上的電壓可能遠大于電源電壓，因而串聯諧振又稱電壓諧振。

  并聯諧振有以下特點：

  (1)并聯諧振時電路的總電流小，與電壓同相，即電路的總阻抗達到大值，電路呈電阻性;

  (2)支路電流占總電流的倍數就是諧振電路的品質因數Q，所以并聯諧振又稱為電流諧振。因而，并聯諧振不會產生危害設備安全的諧振過電壓，且功率因數達到大值，可以被應用于電流類檢測試驗。

  RLC串聯電路中的感抗與容抗有相互抵消的作用，即ωL-1/ωC=0，此時串聯電路中的電抗為0，電流和電壓同相位，稱謂串聯諧振。RLC并聯電路中的感抗與容抗有相互抵消的作用，即1/ωL-ωC=0，此時并聯電路中的電抗為0，電流和電壓同相位，稱謂并聯諧振。串聯諧振的電流有效值達到大，并聯諧振的電壓有效值達到大，串聯諧振的L和C兩端可能出現高電壓，并聯諧振L和C兩端肯能出現過電流串聯諧振電抗電壓為0，并聯諧振電抗電流為0。
