一、產品概述：

變頻串聯諧振耐壓裝置是通過勵磁變壓器，電抗器形成串聯回路（L），然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。

變頻串聯諧振耐壓裝置，適用于各種需要交流耐壓的場合，既能滿足高電壓、大容量的產品耐壓需求，也能滿足小容量、高電壓的耐壓需求。

引用標準：GB50150，DL/T 474.4-2006 ， DL/T 596-2005， DL/T849.6-2004。

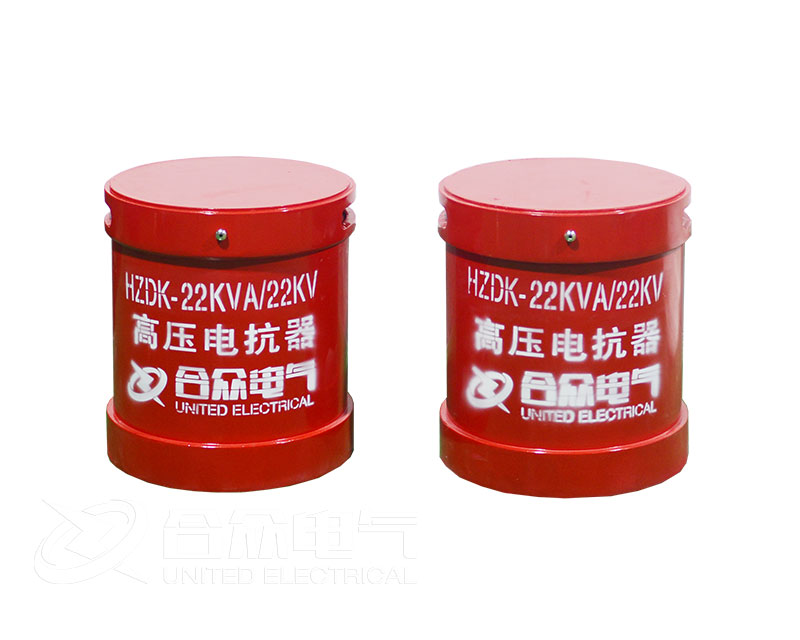

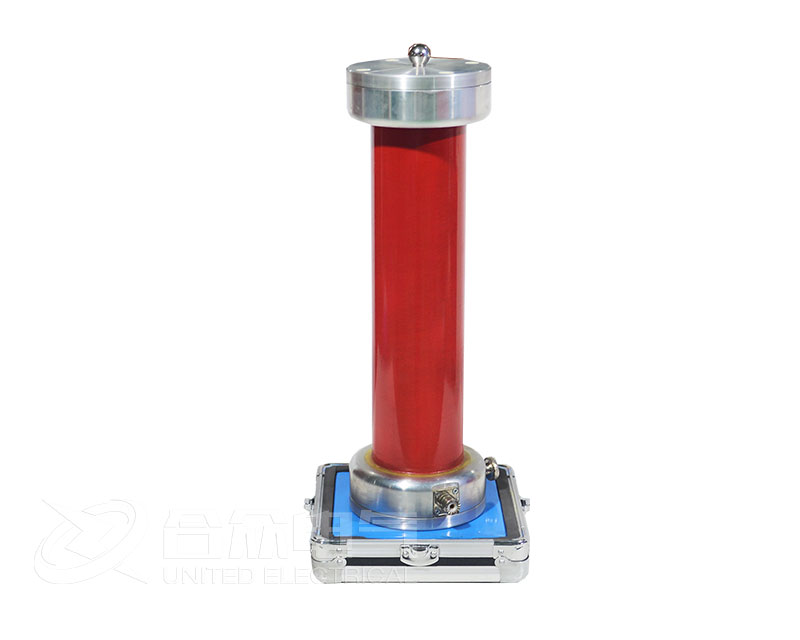

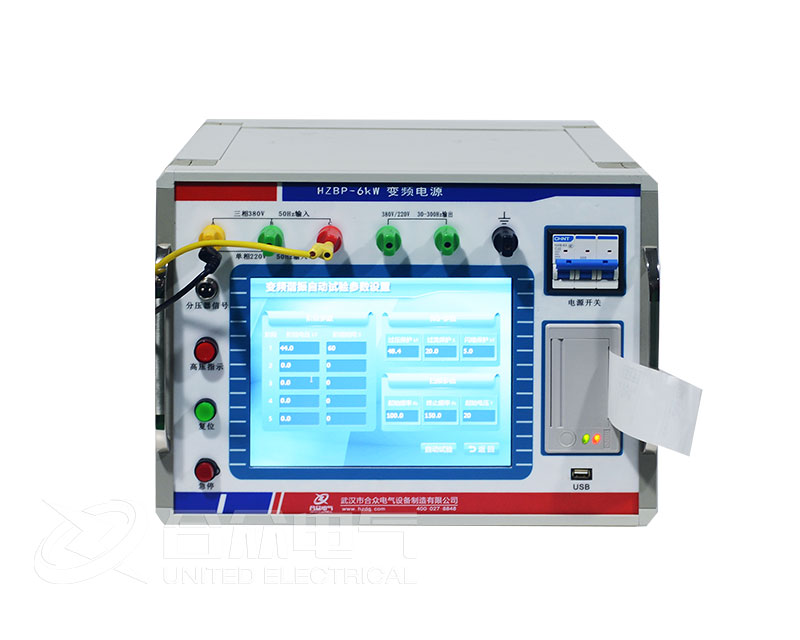

變頻串聯諧振耐壓裝置由變頻控制單元、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。通過改變電抗器的串并聯來適用于不同的場合。

廣泛應用于電力、鐵路電氣化、鋼鐵、機械、冶金、石油、化工等行業，適用于高電壓、大容量的容性試品的交流耐壓試驗。

變頻串聯諧振耐壓裝置也應用于10kV、35kV、110kV、220kV、500kV聚乙烯電力電纜交流耐壓試驗；適用于60kV、220kV，500kVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗。

二、主要特點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振勵磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的隱患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

產品參數

電壓波形	純正弦波，波形畸變率＜1.0%
輸出頻率	30～300Hz
工作制	連續運行
品質因素	30～80
輸入工作電源	單相380/220V±10%，50Hz；三相380±10%，50Hz
環境溫度	－10℃～+50℃
相對濕度	＜95%，無凝露狀況

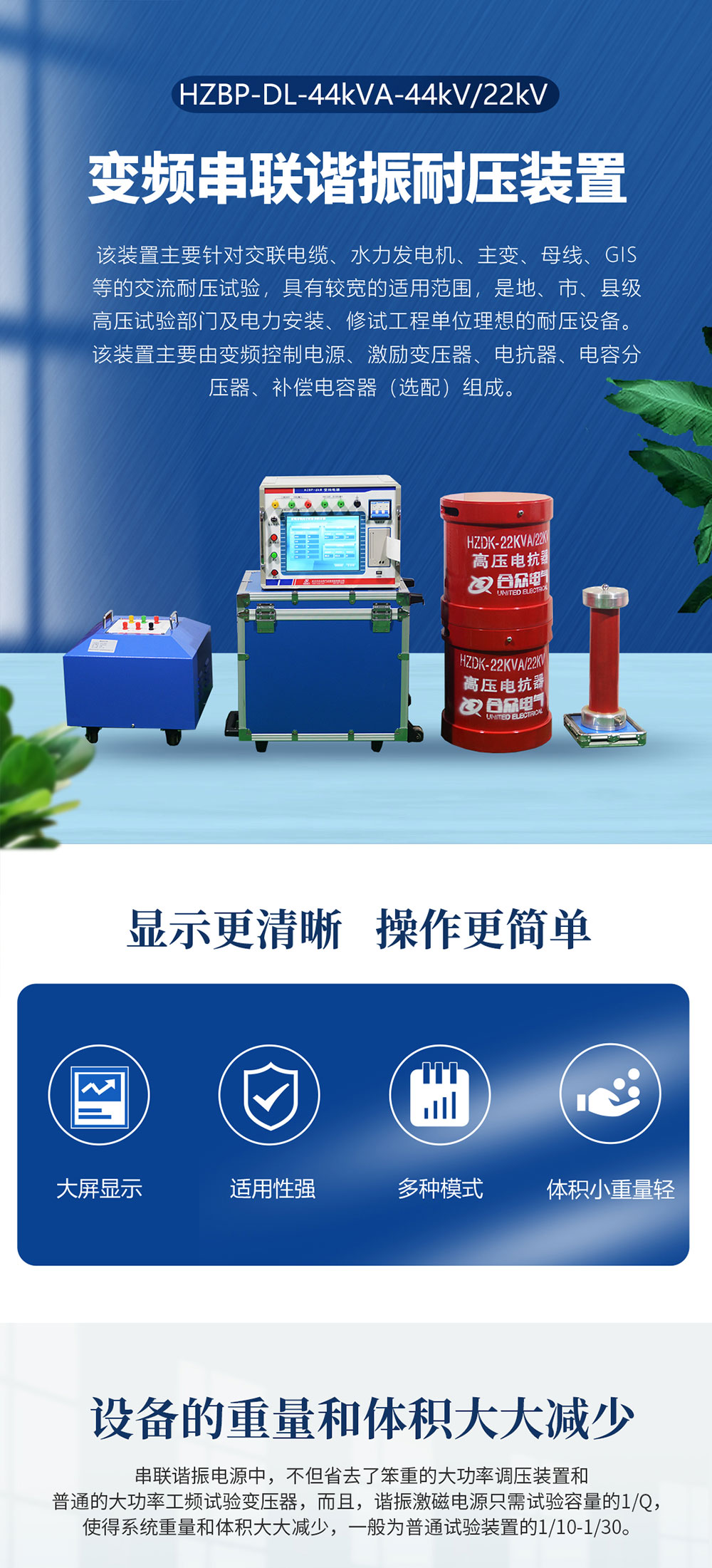

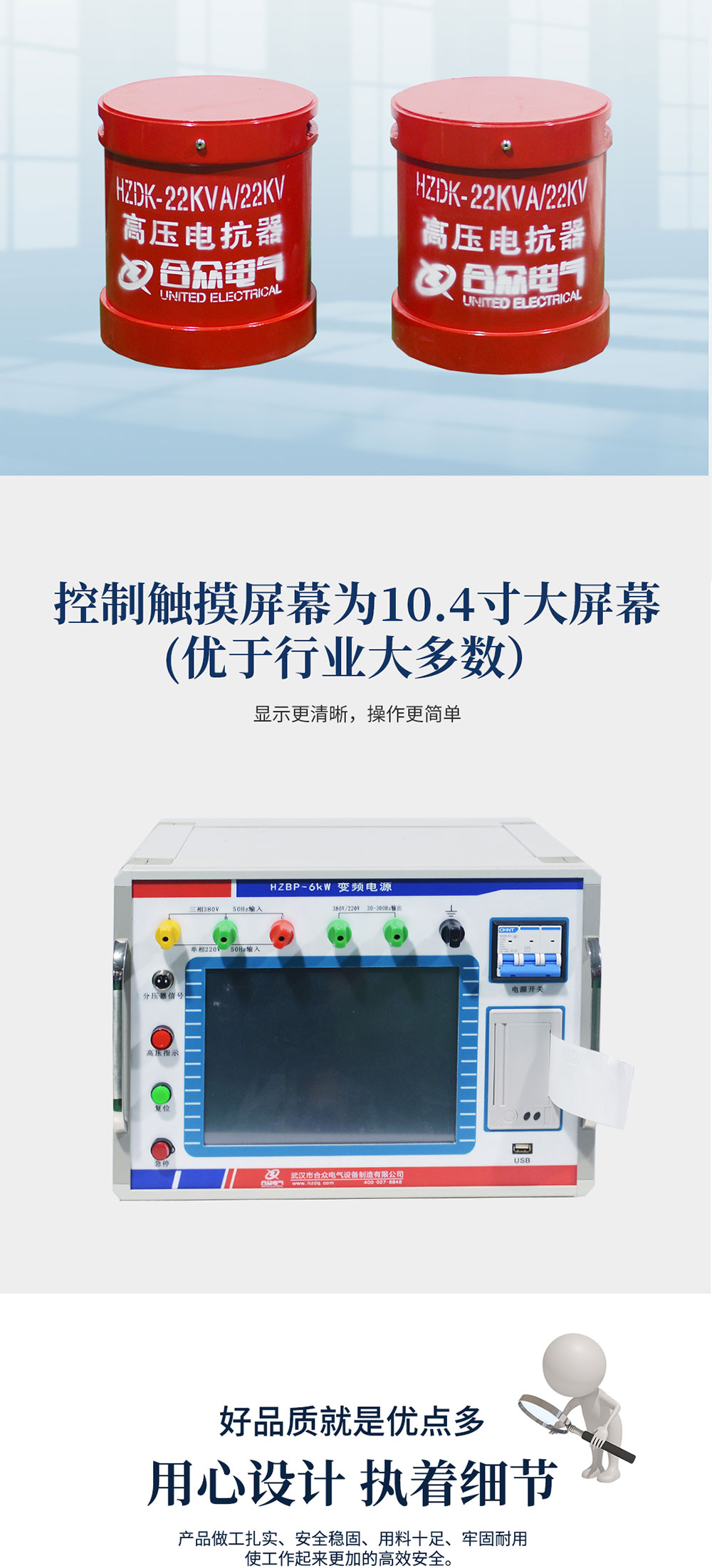

產品彩頁

產品附件

產品圖集

變頻串聯諧振耐壓裝置 12.02發貨
變頻串聯諧振耐壓試驗裝置發貨現場
變頻串聯諧振發貨現場
變頻串聯諧振裝置組裝現場

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

變頻串聯諧振耐壓試驗裝置校準證書變頻串聯諧振耐壓試驗裝置標準證書

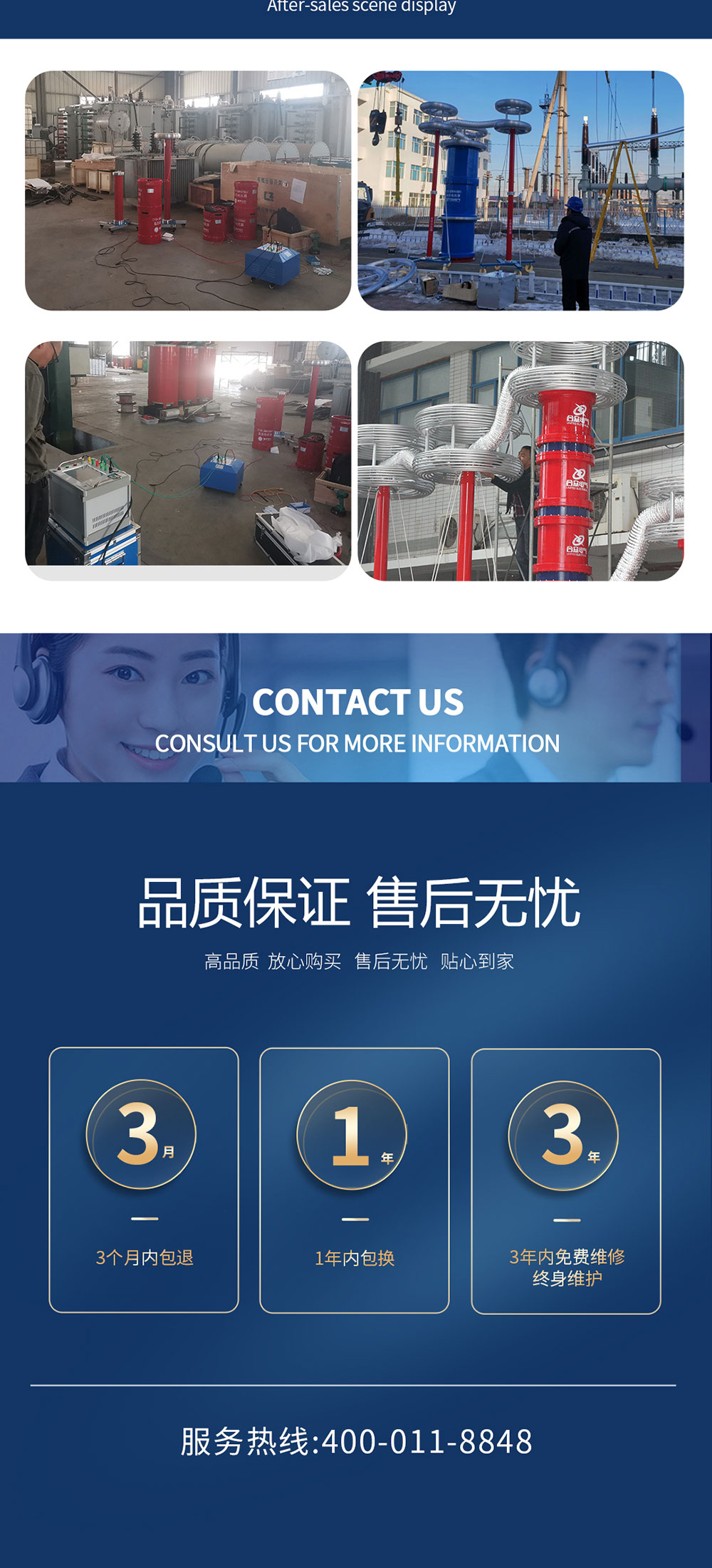

售后保障

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，且我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問，歡迎致電：400-027-8848。
