一、產品概述：

變頻串聯諧振耐壓裝置，串聯諧振試驗裝置，采用調節控制電源頻率的方式，使得電抗器與被試品電容實現串聯諧振，在被試品上產生高電壓小電流，是當前電力檢測高壓試驗的一種新方法和潮流，在國內外已經得到廣泛應用和認可。

串聯諧振耐壓設備，串聯諧振試驗裝置，適用于各種需要交流耐壓的場合，既能滿足高電壓、大容量的產品耐壓需求，也能滿足小容量、高電壓的耐壓需求。

引用標準：GB50150，DL/T 474.4-2006 ， DL/T 596-2005， DL/T849.6-2004。

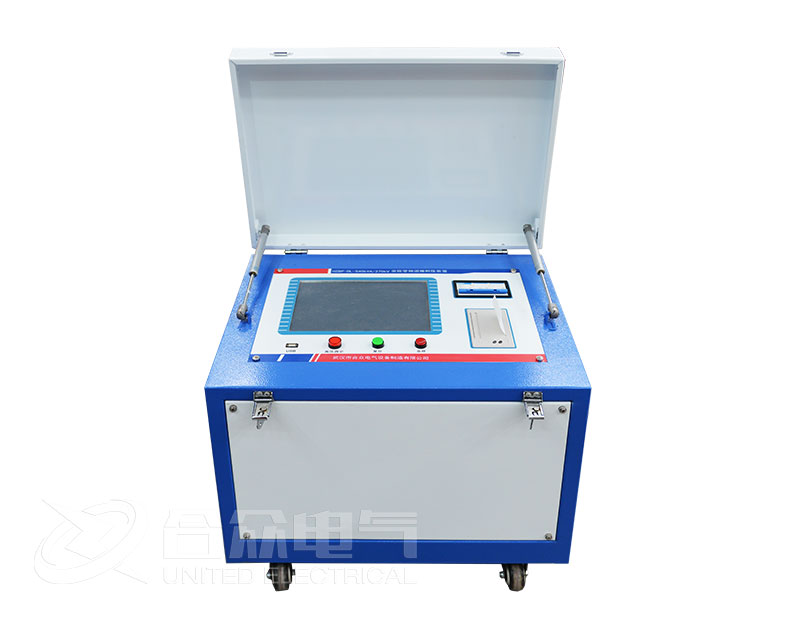

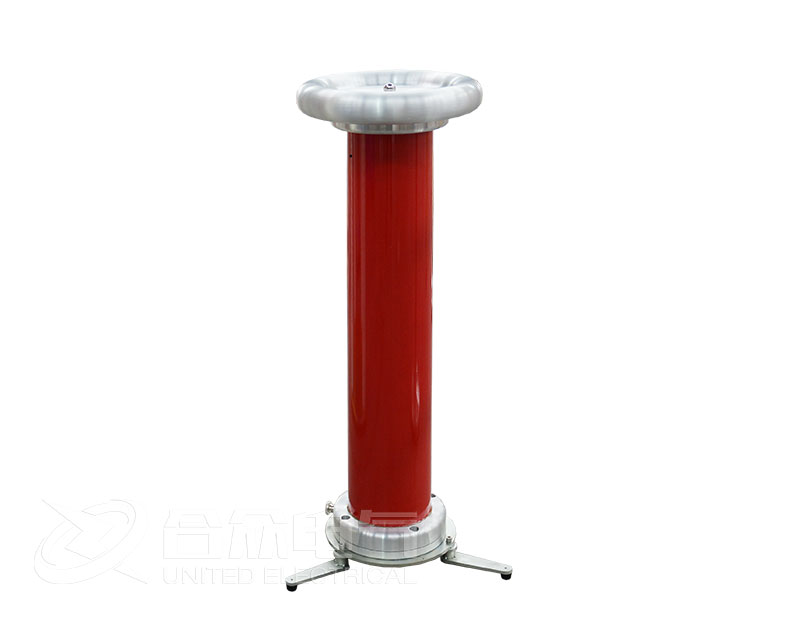

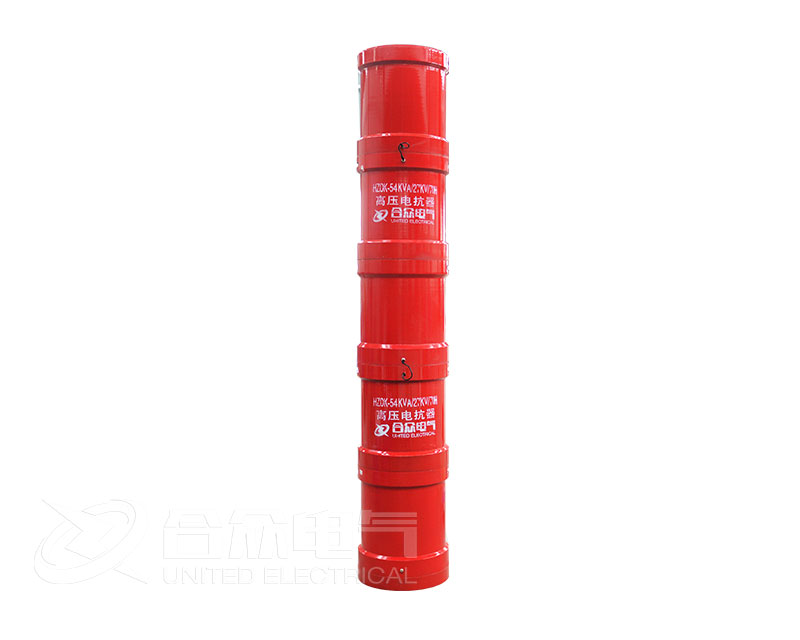

串聯諧振耐壓設備，串聯諧振試驗裝置采用了專用的寬頻調壓電源，調壓范圍AC0-400V，調頻范圍30～300Hz，頻率細度可達0.1Hz；整個頻率區間內輸出波形良好；在小重量和體積下確保儀器穩定和安全。裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

二、主要特點：

對試驗電源容量要求小，只需傳統工頻耐壓容量的1/Q, Q≥30。多種方式供電，方便現場取電；

可靠性高、穩定性好。核心部件采用進口元器件，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完備，能適用于不同的場合；

智能變頻調諧，即可自動調諧，掃描諧振頻率，也可以手動尋找。系統自動掃描時，從30Hz到300Hz自動掃頻，掃頻完成后，系統根據掃頻結果初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，后精確鎖定諧振頻率；

找到系統諧振頻率，設備可以按照預先設置的分段試驗或單次試驗進行自動升壓，自動完成試驗，并記錄試驗結果。也可以手動調壓，進行耐壓試驗；

當被試品被擊穿的時候，系統失諧，高壓消失，對被試品損害小；

保護功能完善。具備零位保護，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性；

能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。

裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

產品參數

電壓波形	純正弦波，波形畸變率＜1.0%
輸出頻率	30～300Hz
工作制	連續運行
品質因素	30～80
輸入工作電源	單相380/220V±10%，50Hz；三相380±10%，50Hz
環境溫度	－10℃～+50℃
相對濕度	＜95%，無凝露狀況

產品彩頁

產品附件

產品圖集

變頻串聯諧振耐壓裝置 12.02發貨
變頻串聯諧振耐壓試驗裝置發貨現場
變頻串聯諧振發貨現場
變頻串聯諧振裝置組裝現場

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

變頻串聯諧振耐壓試驗裝置校準證書變頻串聯諧振耐壓試驗裝置標準證書
