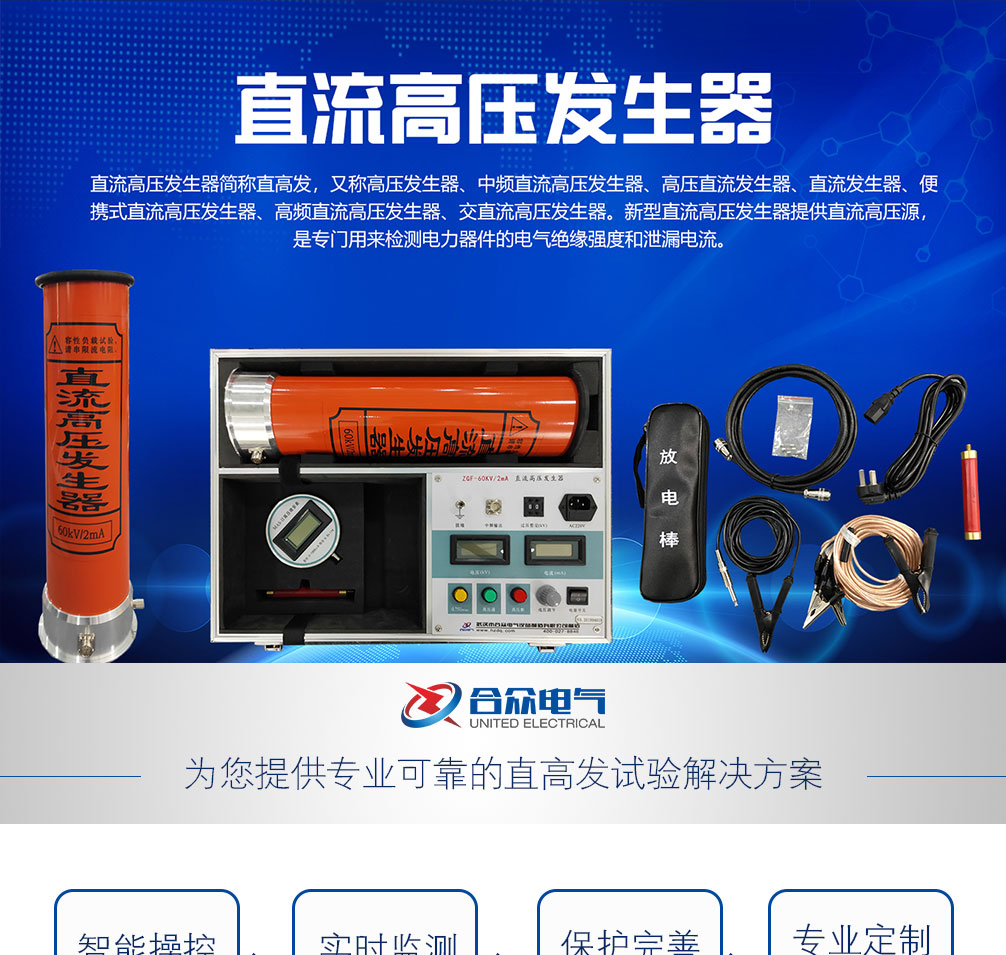

一、產品概述：

直流高壓發生器，采用高頻倍壓電路，率先應用新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。用于研究電氣設備直流精電及換流站設備和絕緣材料在直流高電壓下的絕緣強度、直流愉電線路電暈和離子流及其效應以及進行交、直流電力設備的泄漏電流試驗。另外還可以作為其它高壓試驗設備如沖擊電壓發生器、沖擊電流發生器、振蕩回路等的電源。

廣泛適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。

二、產品特點：

1、直流高壓發生器采用計算機控制技術，控制AIPWM脈寬調制、測量、保護及顯示，在LCD顯示屏上顯示輸出直流高壓電壓、電流、電壓設定、電流設定、計時及保護信息，并帶有USB接口和打印機可實時存儲或者打印試驗數據。
2、首創智能接地不良保護及報警功能（接地不良不能升壓），并可單次解除接地不良保護報警功能（如采用發電機作為電源或現場接地不良但仍可試驗的情況下）。增加了急停按鈕，大大提高了操作人員在作業過程中安全性。
3、采用智能倍壓電路，使控制箱和倍壓筒體體積和重量有了較大的減小，更便于現場使用。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題；并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施使直流高壓發生器實現了高品質，能承受額定電壓放電而不損壞機器。

產品參數

規格技術參數	60/2	100/2	120/2	160/2	200/2	200/5	200/10	100/200 3/2	200/300 3/2
輸出電壓（KV）	60	100	120	160	200	200	200	100/200	200/300
輸出電流（mA）	2	2	2	2	2	5	10	3/2	3/2
輸出功率（W）	120	200	240	320	400	1000	2000	400	600
充電電流（mA）	3.0	3.0	3.0	3.0	3.0	6.5	12.0	4.5/3.0	4.5/3.0
機箱重量	4.3	4.3	4.3	4.3	4.3	4.5	5.0	4.5	8.1
倍壓筒高度	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×880	Φ180 ×880	Φ110 ×800	Φ110 ×1350
倍壓重量	6.3	6.8	6.8	7.2	7.2	7.6	11.2	7.5	12.6
高壓極性	負電壓極性，零電壓啟動，連續可調
電壓測量精度	1.0%(滿度)±1個字，最高分辨率0.1%KV
電流測量精度	1.0%(滿度)±1個字，最高分辨率0.1%uA
波紋系數	≤1.0%
電壓穩定度	隨機波動，電源電壓變化±10%時≤0.5%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50赫茲220伏±10%
工作方式	間斷使用；額定負載30分鐘；1.1倍額定電壓使用：10分鐘
工作環境	溫度：-15～50℃
	相對濕度：室溫為25℃時不大于90%（無凝露）
	海拔高度：2500米以下
帶電容負荷能力	被試品電容量無限制
	可用1.5倍的額定電流充電
操作箱特點	高精度0.75UDC--1mA單觸按鈕（精度≤1.0%）
	過壓保護采用撥碼設置，一目了然
	立臥兩用型國際標準機箱,現場更方便

產品彩頁

產品視頻

產品附件

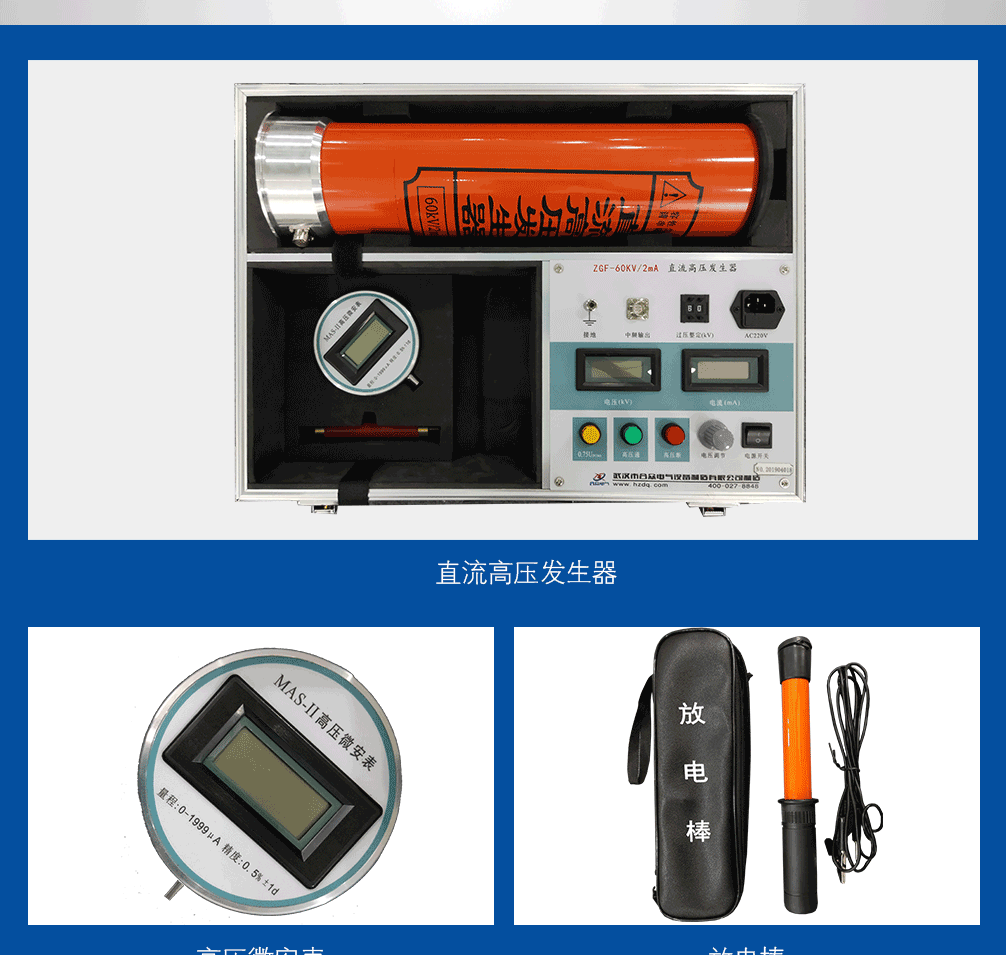

產品附件

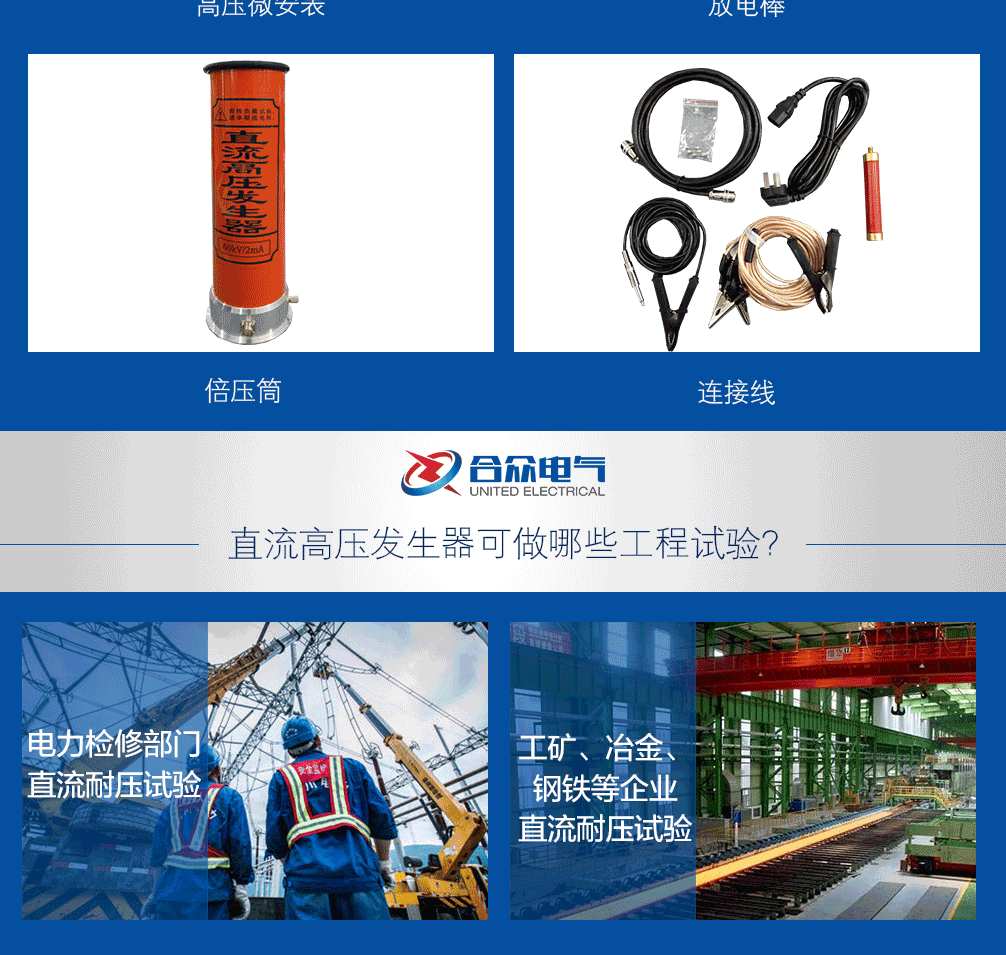

倍壓桶
高壓微安表
高壓放電棒
連接線

生產及現場圖

生產過程圖
生產過程圖
試驗現場圖
試驗現場圖

產品圖集

產品證書

武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

直流高壓發生器證書

售后保障

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問，歡迎致電：400-027-8848。
