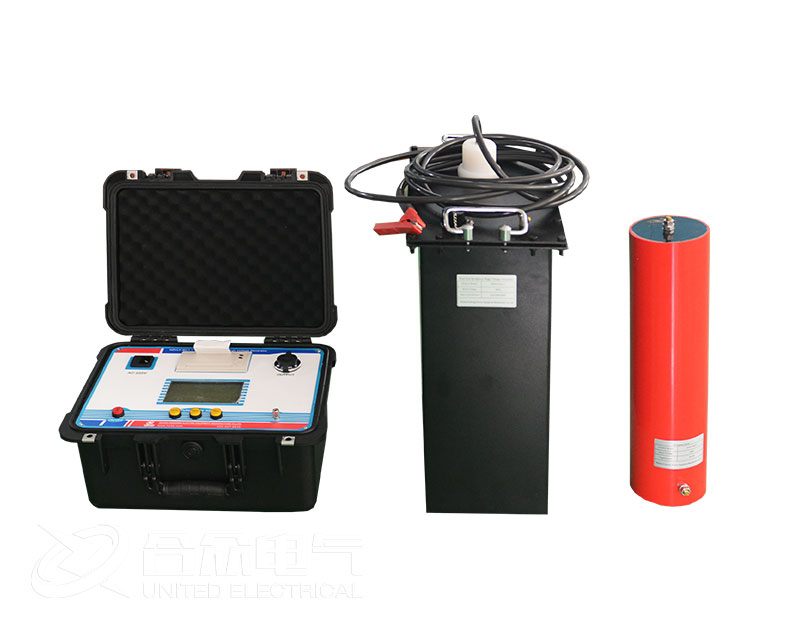

超低頻高壓發生器，是一種專門用于對容性高壓電氣設備（如電力電纜、大型發電機、高壓電容器等）進行絕緣耐壓試驗和診斷的專用設備。

核心定義：它是一種能產生0.1Hz或更低頻率（如0.01Hz、0.05Hz）正弦波高電壓的測試裝置，用于替代工頻（50Hz/60Hz）耐壓試驗。

解決的核心問題：對長距離、大容量的電力電纜等容性試品進行工頻耐壓試驗時，需要巨大的試驗電源容量（因為容性電流很大）和非常笨重的試驗變壓器，現場實施極其困難。

超低頻技術通過大幅降低頻率，使容性試品的容抗（Xc = 1 / 2πfC）成反比增大，從而將充電電流減小到工頻時的數百分之一。這使得試驗設備的容量和體積大大減小，非常適合現場使用。

主要應用領域

超低頻高壓發生器是以下領域絕緣測試的標準推薦試驗設備：

交聯聚乙烯（XLPE）電力電纜：中壓（10kV、35kV）和高壓（110kV、220kV）電纜的現場驗收試驗、預防性試驗和故障定位后檢查。

大型旋轉電機：如水輪發電機、汽輪發電機的定子繞組絕緣耐壓試驗。

高壓電容器：大型電容器的絕緣強度測試。

開關設備（GIS）和變壓器：在某些情況下也可用于其部分組件的測試。

使用注意事項

電壓等級和容量：根據被測試設備的電壓等級和電容量選擇合適的輸出電壓（如U?的2-3倍）和帶載能力（輸出電流）。

頻率：常見的有0.1Hz和0.01Hz。頻率越低，設備容量可以做得越小，但測試時間需要相應延長。0.1Hz是最廣泛使用的標準頻率。

波形質量：輸出正弦波的總諧波失真（THD）應盡可能?。?lt;5%），畸變的波形會影響測試結果的準確性。

保護功能：務必確認設備具有完善的過載、閃絡、過壓保護以及緊急停機功能。

標準符合性：設備應符合相關國際和國內標準。

操作培訓：高壓測試存在風險，操作人員必須經過專業培訓，嚴格遵守安全操作規程。
