一、產品概述：

全自動工頻無局放耐壓試驗裝置，適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。

全自動工頻無局放耐壓試驗裝置，是近年來新研制生產的又一新穎局部放電檢測試驗設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

二、使用條件：

1、環境溫度：-25--+45℃

2、海拔高度：<100M

3、相對濕度：<90%

4、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

產品參數

1、控制臺

（1）電源輸入：AC220V/380V ±10%

（2）容量：10KVA—500KVA

（3）輸入電流：45--1350A

（4）輸出電壓：0—250--630V

（5）輸出電流：0-40-850A

（6）電壓測量精度：±0.5%

（7）電流測量精度：±0.5%

2、局放儀

（1）可測試品的電容量范圍6PF—250μF

（2）檢測靈敏度

輸入單元序號	調諧電容	單位	靈敏度（微微庫）（不對稱電路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1.0
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5.0
12	25-60-250	微法	10
7R	電阻		0.5

（3）放大器頻帶：

低端：10KHZ、20KHZ、40KHZ任選

高端：80KHZ、200KHZ、300KHZ任選

（4）放大器增益調節：粗調六檔，檔間增益20±1db；細調范圍≥20db

（5）時間窗

窗寬：可調范圍15゜～150゜

窗位置：每窗可旋轉0゜～170゜

兩個時間窗可分別開或同時開

（6）放電量表：

指針式表頭：對數刻度1-10-100誤差＜±5%（以滿刻度計）

線性刻度0-100 誤差＜±5%（以滿刻度計）

數字表頭：以31/2LED數字顯示

誤差＜±5%（以滿刻度計）

（7）橢圓時基：

頻率50HZ、100HZ、150HZ、200HZ、400HZ

橢圓旋轉：以30゜為一檔，可作120゜旋轉。

顯示方式：橢圓——直線

（8）試驗電壓表：

量程：0-100KV（可擴展）

顯示：31/2數字電壓表指示

精度：優于±5%（以滿刻度計）

（9）內、外零標功能

3、無局放工頻試驗變壓器

（1）額定容量：10--500KVA

（2）原邊額定電壓：200-600V 原邊額定電流：50-850A

（3）副邊輸出電壓：100-500KV 副邊額定電流：100-1000mA

（4）空載電流：5%

（5）波形畸變率：≤3%

（6）測量繞組電壓：100-500V 測量電壓比：1:1000

（7）過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%

（8）絕緣水平：低壓端工頻耐5KV/min

（9）介質損耗：≤0.5%

（10）局部放電量：100%UH下小于5PC，80%UH下小于3PC

4、耦合電容器

（1）額定電壓：100-500KV

（2）電容量：500-1000PF

（3）分壓比：1000:1

（4）介質損耗：<0.2%

（5）測量精度：≤±1%

5、隔離濾波變壓器

（1）輸入電壓：200-600V±10%

（2）輸出電壓：200-600V±10%

（3）額定容量：10-500KVA

（4）空載損耗：≤5%

（5）阻抗電壓：≤5%

（6）阻尼電阻功率：20-10000W

（7）衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

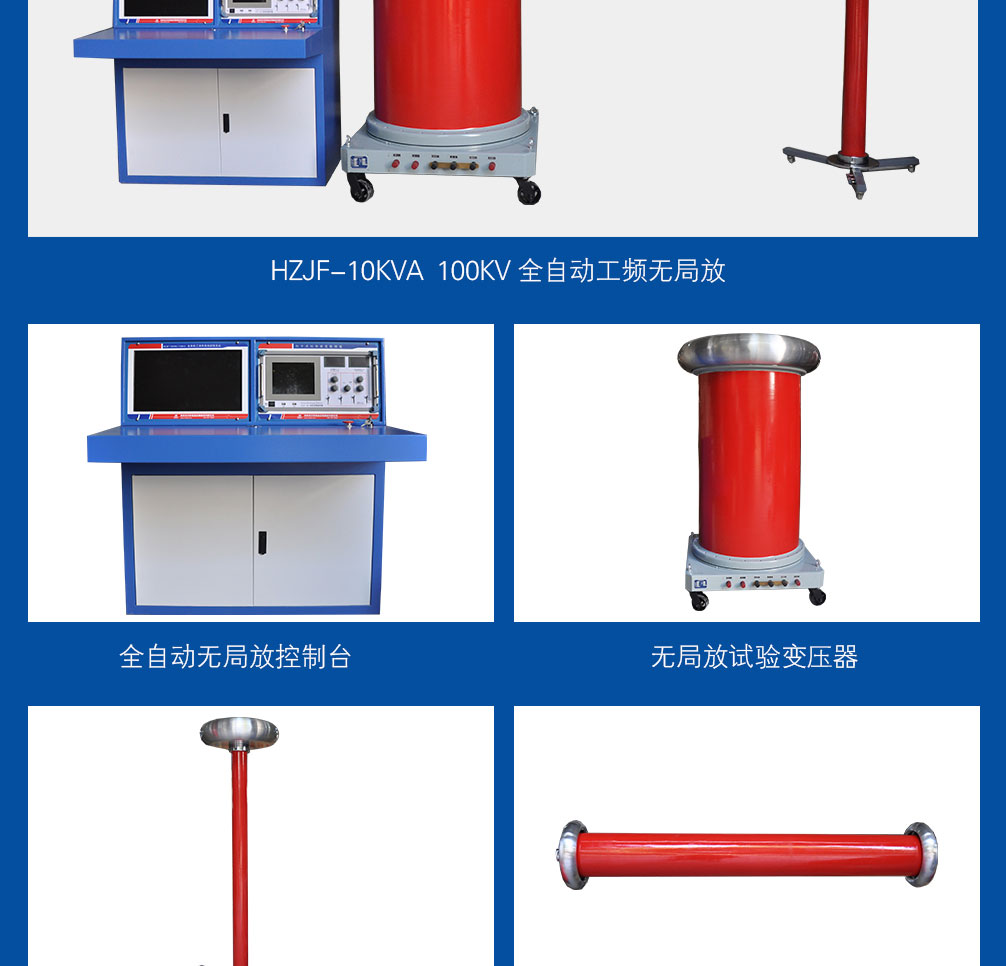

產品彩頁

無局放耐壓試驗裝置工頻無局放耐壓試驗裝置

產品附件

產品附件圖

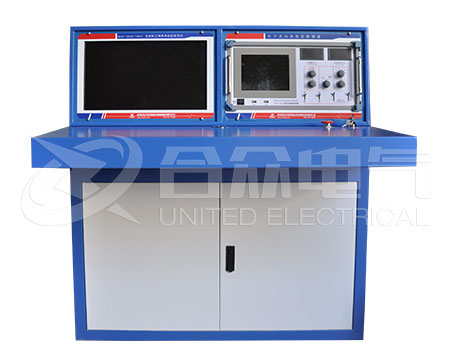

全自動無局放控制臺

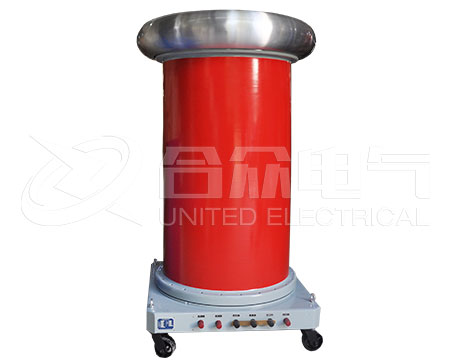

無局放試驗變壓器

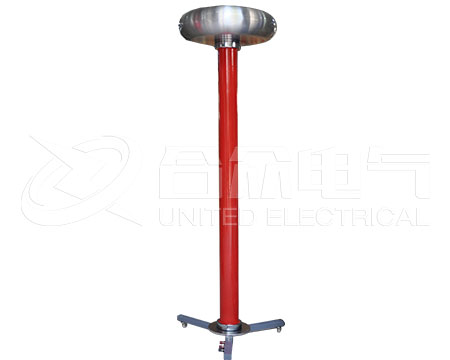

耦合電容器

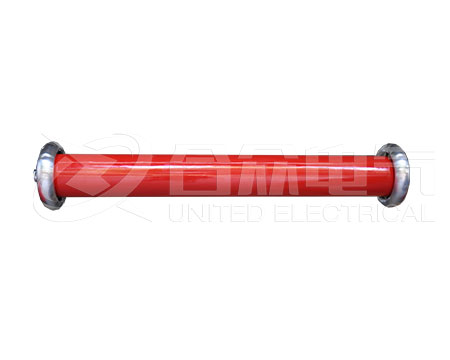

無局放保護電阻

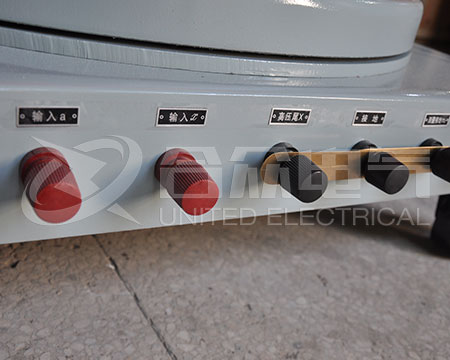

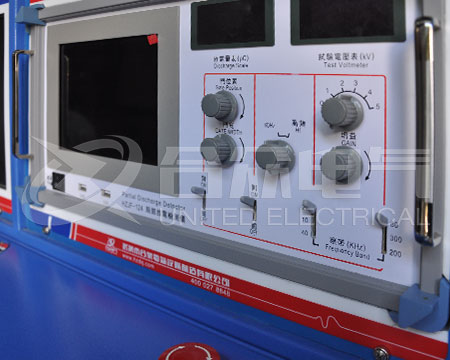

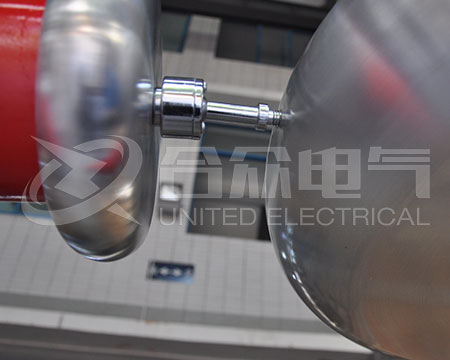

產品細節圖

產品細節圖
產品細節圖
產品細節圖
產品細節圖

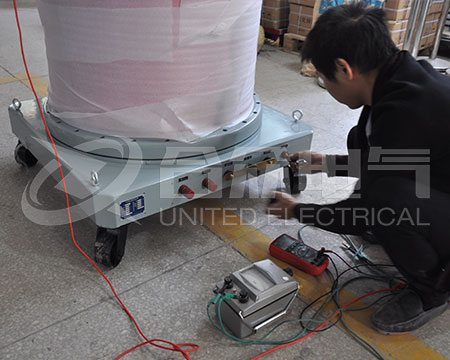

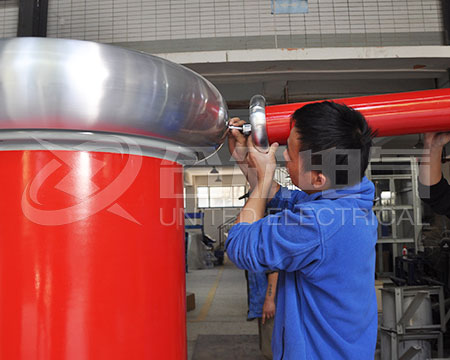

生產過程圖

生產過程圖
生產過程圖
生產過程圖
生產過程圖

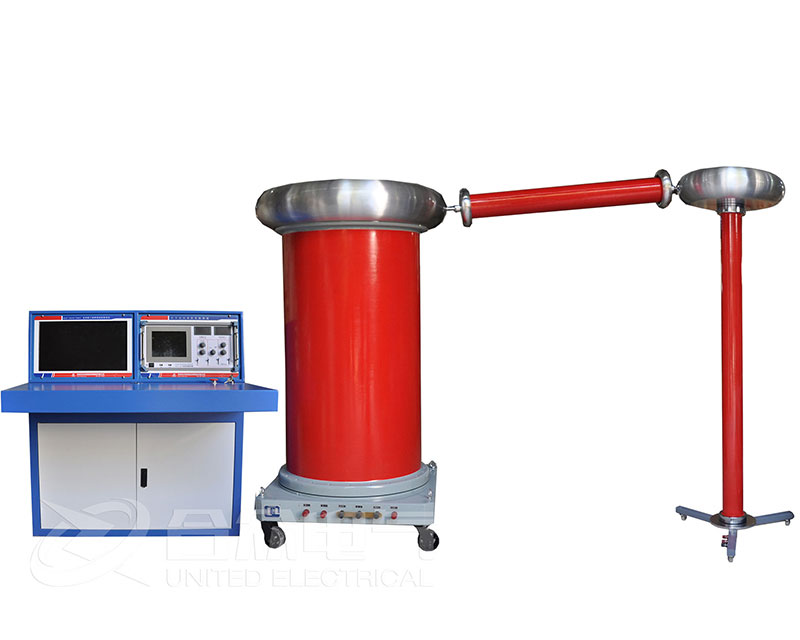

產品圖集

無局放試驗變壓器試驗現場
無局放耐壓試驗裝置 YDW-5KVA-10KV
無局放耐壓試驗裝置

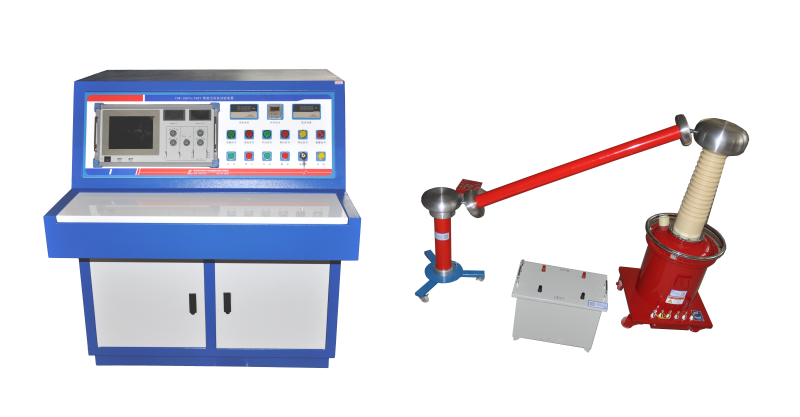

YDW-10KVA-50KV智能無局放試驗裝置

產品證書

武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

全自動工頻無局放耐壓試驗裝置證書
