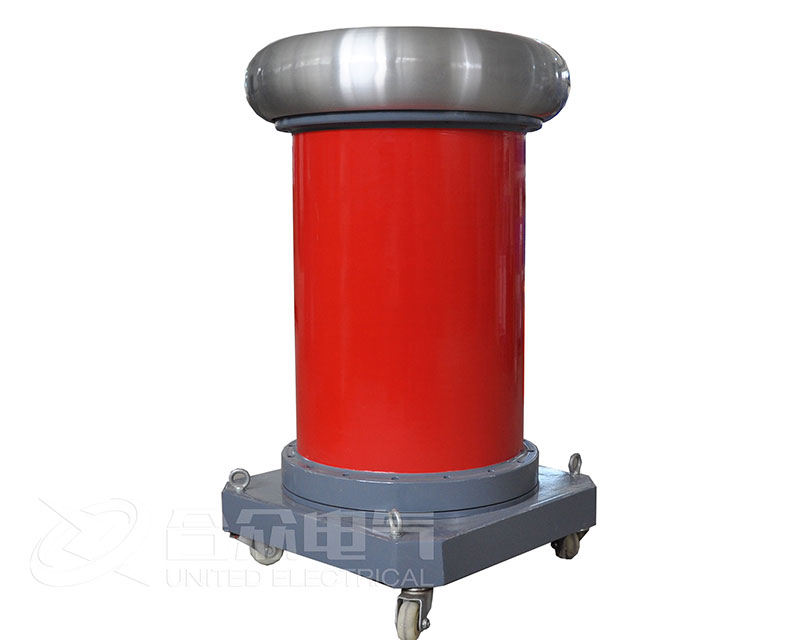

無局放試驗變壓器是一種特殊設計的高壓變壓器，其核心特點是在其額定輸出電壓下，其自身產生的局部放電量低于一個非常嚴格的標準（通常遠小于 10 pC）。

它并不是指變壓器在運行時絕對不產生任何局放，而是指在規定的試驗電壓下，其自身的局放量小到可以忽略不計，從而不會干擾對被試品（如電纜、GIS、變壓器等）局放信號的準確測量。

無局放試驗變壓器為各類高壓電氣設備提供純凈的、無干擾的工頻高壓電源，以便對這些設備進行局部放電檢測和耐壓試驗。

主要技術特點與要求

為了實現“無局放”，這類變壓器在設計、材料和工藝上有著極其苛刻的要求：

極低的局部放電水平：

這是最核心的指標。通常要求在1.1倍額定電壓 下，其自身的局部放電量 < 5 pC，甚至 < 3 pC。作為對比，普通電力變壓器的局放量可能在幾百甚至幾千pC。

優良的絕緣結構與材料：

電場優化設計： 使用計算機電場仿真軟件（如 ANSYS, COMSOL）對繞組、引線、鐵心夾件等處的電場進行精確計算和均化處理，消除任何電暈和放電點。

高品質絕緣材料： 采用優質的低損耗、高電氣強度的絕緣材料，如特種絕緣紙、聚酯薄膜、環氧樹脂等。

真空浸漬處理： 整個器身必須經過嚴格的真空干燥和浸漬處理，確保絕緣層間無氣泡、無潮氣。

低噪聲和低振動：

鐵芯采用優質高導磁硅鋼片，并特殊處理以減少磁致伸縮，從而降低運行噪聲和振動，因?yàn)檎駝右部赡墚a(chǎn)生電磁干擾。

低介質損耗：

絕緣系統的介質損耗因數（tanδ）應非常小，表明絕緣性能良好，能量損耗低。

可靠的屏蔽與接地：

變壓器外殼必須有良好的電磁屏蔽層，以防止外部干擾侵入和內部干擾逸出。所有屏蔽層必須有單一、可靠的接地點。

無局放試驗變壓器主要分為以下幾種結構形式：

油浸式無局放試驗變壓器

介質： 采用高度凈化的變壓器油作為絕緣和冷卻介質。

優點： 絕緣性能好，散熱能力強，容量可以做得很大，電壓等級高（可達1000kV及以上），是應用最廣泛的類型。

缺點： 體積和重量較大，需要維護油質。

充氣式無局放試驗變壓器

介質： 采用SF?（六氟化硫）或環保型混合氣體作為絕緣介質。

優點： 防火防爆性能極佳，重量輕，結構緊湊，非常清潔。

缺點： 成本較高，SF?是強效溫室氣體，對密封性要求極高。

干式無局放試驗變壓器

介質： 采用環氧樹脂澆注或真空壓力浸漬（VPI）工藝固化的固體絕緣。

優點： 無油無氣，免維護，防火性能好，環保，體積小。

缺點： 散熱能力相對較差，容量和電壓等級通常不如油浸式高，多用于中壓等級。

應用領域

無局放試驗變壓器是高壓試驗室的“心臟”，廣泛應用于：

電力變壓器制造廠和檢修單位： 對出廠的電力變壓器進行例行局部放電試驗。

高壓開關設備（GIS）制造廠： 對GIS組合電器進行現場安裝后的交接試驗和耐壓局放試驗。

電纜制造廠： 對高壓/超高壓交聯聚乙烯（XLPE）電纜進行出廠局放測試。

互感器（CT/PT）制造廠： 對電流、電壓互感器進行局放檢測。

科研院所與高校： 用于高電壓技術、絕緣材料等相關領域的研究和教學。

電力公司： 用于重要設備的入網檢測和狀態評估。
