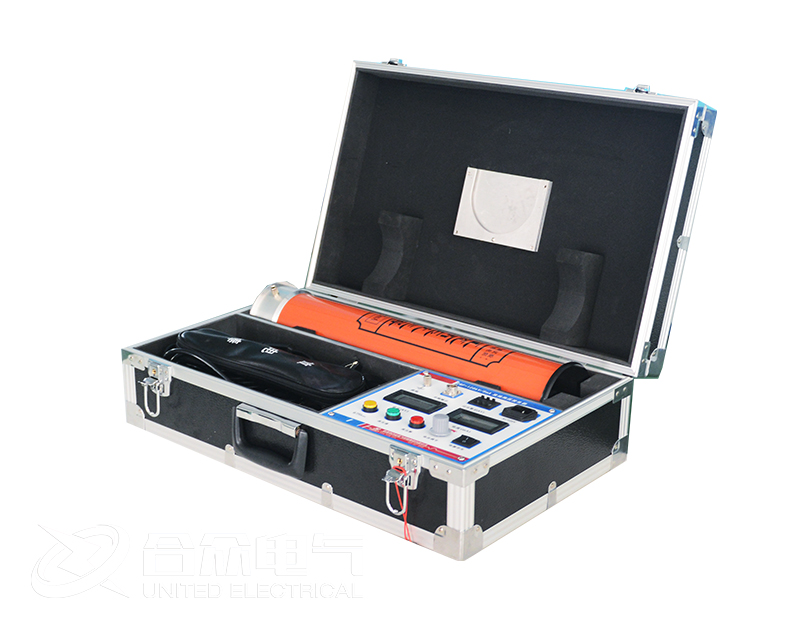

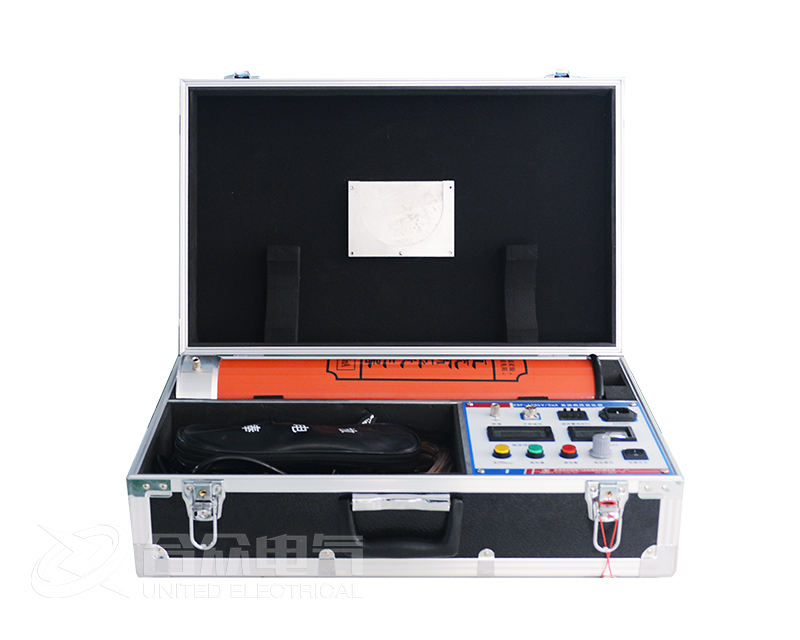

一、產品概述：

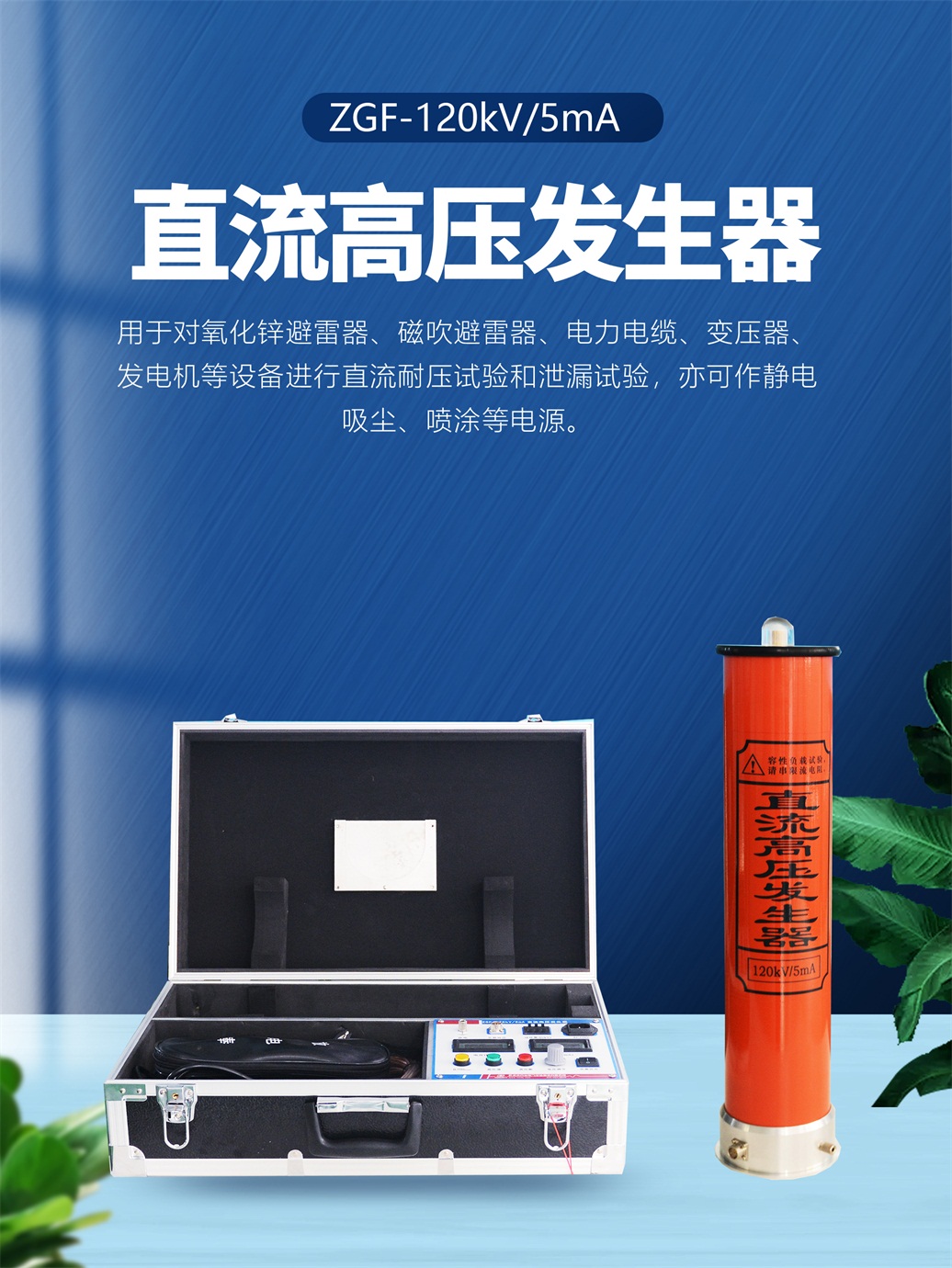

本儀器適用于對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
采用了高頻倍壓電路，應用了新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。
產品別稱：ZGF直流高壓發生器、直高發、直流泄漏測試儀、泄漏電流測試儀、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、直流高壓發生器、

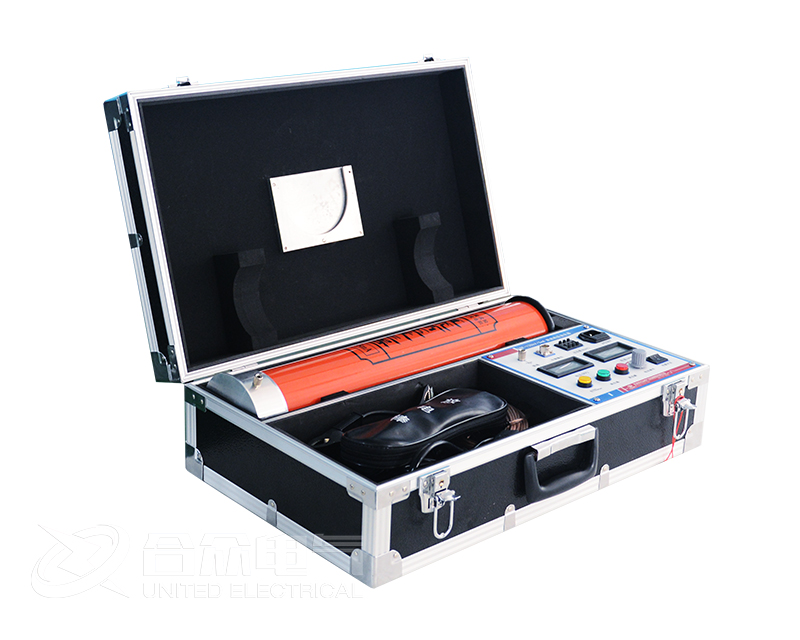

二、產品特征：

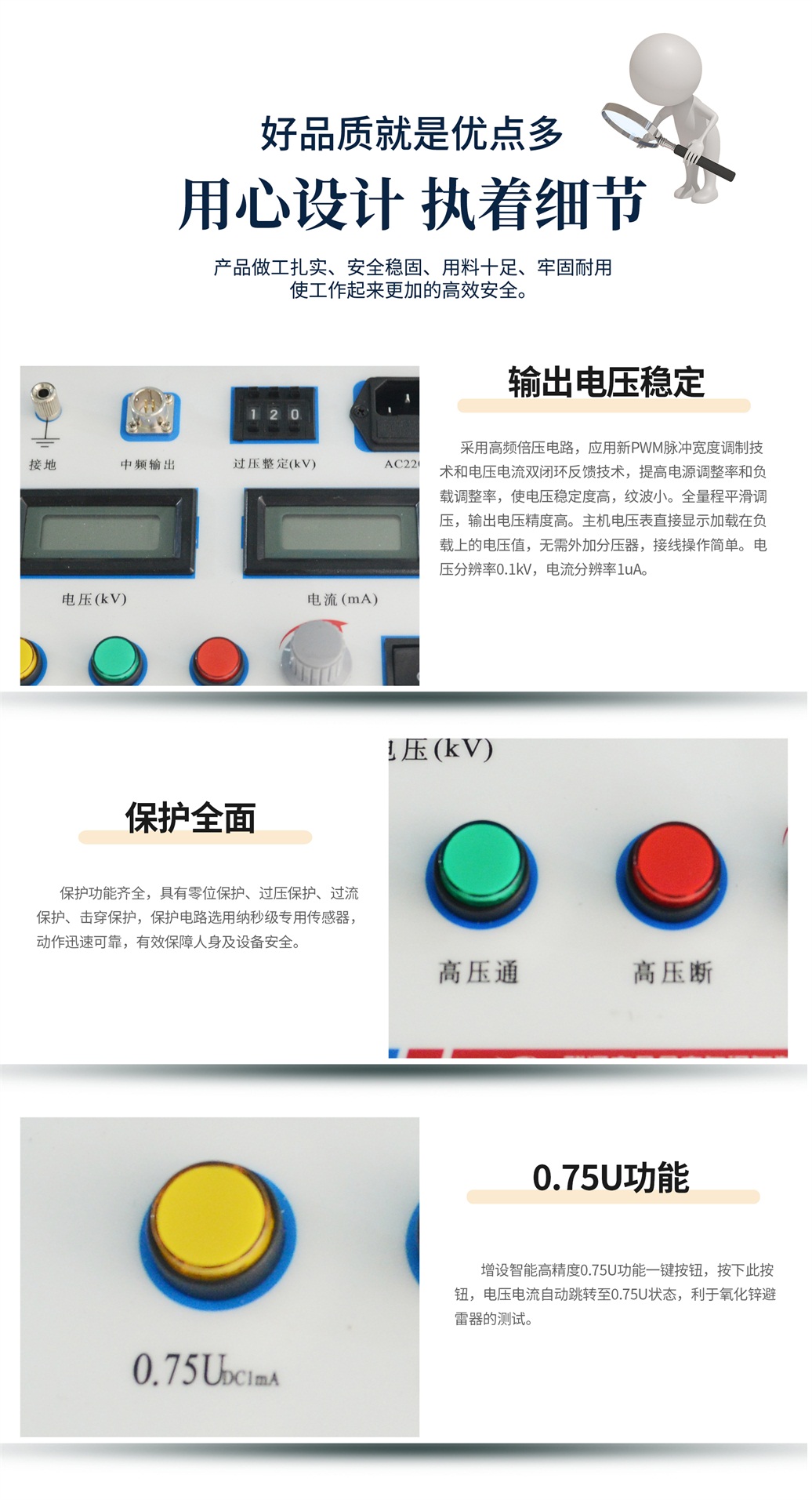

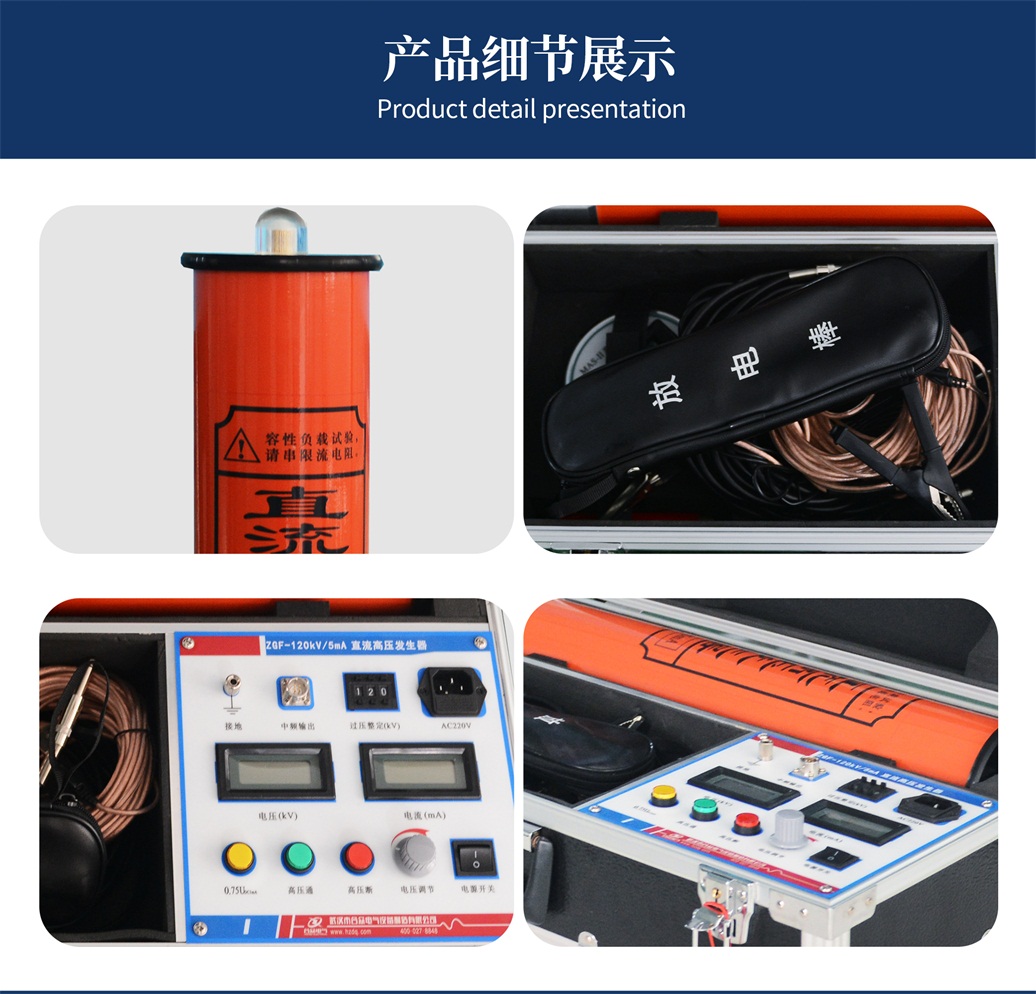

（1）精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用先進技術、工藝制造，率先應用中頻倍壓電路，采用新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而保護儀器不受損傷。

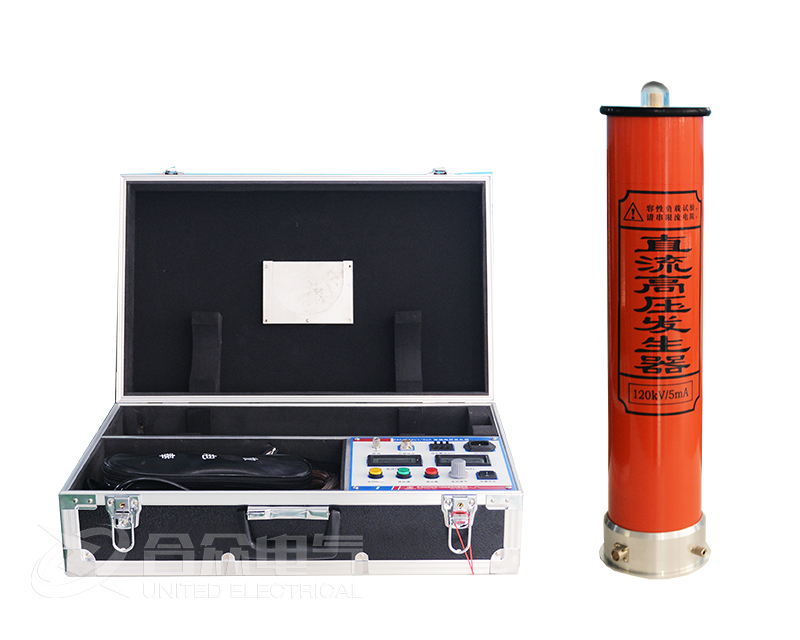

（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
|
規格
技術參數 |
120/5 |
|
額定電壓(kV) |
120 |
|
額定電流(mA) |
5 |
|
額定功率(W) |
600 |
|

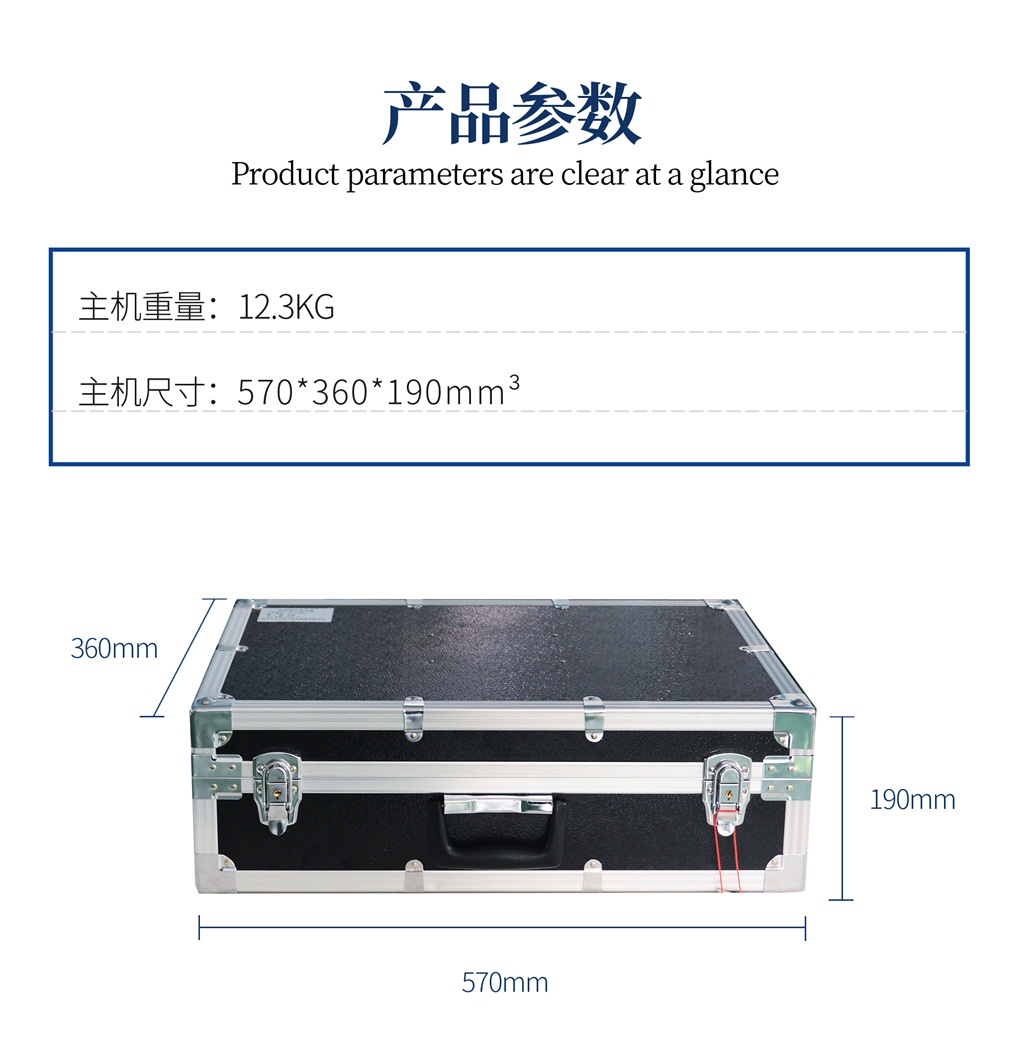

控制箱質量(kg) |
5.5 |
|
倍壓筒質量(kg) |
8.7 |
|
倍壓筒高度(mm) |
970 |
|
電壓精度 |
±(1.0%讀數＋2個字) |
|
電流精度 |
±(1.0%讀數＋2個字) |
|
紋波系數 |
≤0.5% |
|
電壓穩定度 |
電源電壓變化±10%時≤1% |
|
過載能力 |
空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流 |
|
電源 |
單相交流50Hz 220V±10% |
|
工作方式 |
間斷使用：額定負載30分鐘 |
|
1.1倍額定電壓使用：10分鐘 |
|
|
工作環境 |
溫度：-10℃～+40℃ |
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
|
|
海拔高度：1500米以下 |
|
|
帶電容
負荷能力 |
被試品電容量無限制 |
|
可用1.5倍的額定電流充電 |
|
|
結構特點 |
電氣絕緣倍壓筒 |
|
空氣絕緣、無泄漏之慮 |
|
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）
適合氧化鋅避雷器試驗 |
|
過壓保護采用數字撥碼開關，一目了然 |
|
|
便攜式機箱，現場更方便 |
|

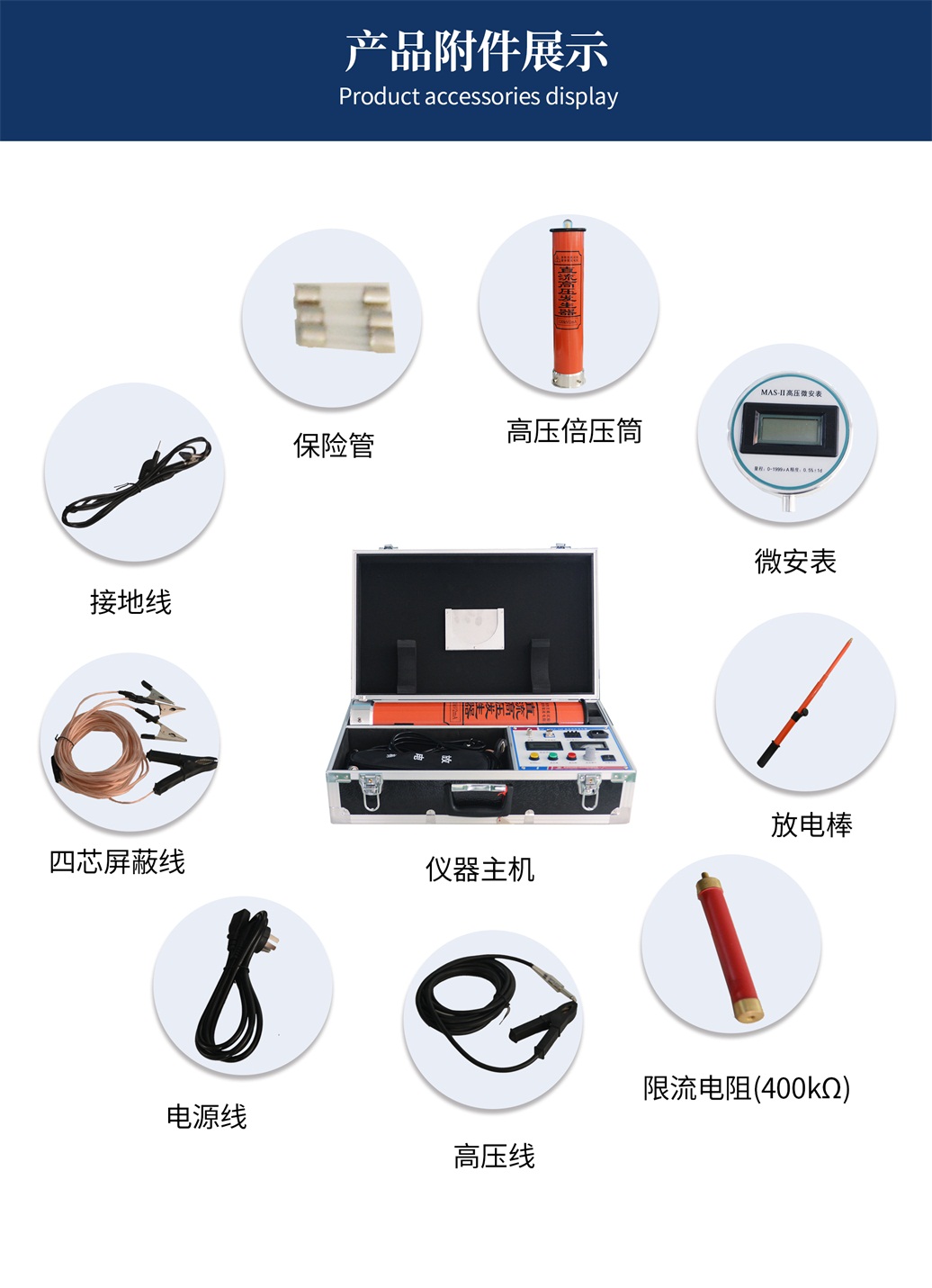

名稱 |
數量 |
單位 |
|
直流控制器 |
1 |
臺 |
|
倍壓筒 |
1 |
臺 |
|
限流電阻 |
1 |
只 |
|
微安表 |
1 |
塊 |
|
專用航插控制線 |
1 |
根 |
|
放電棒 |
1 |
根 |
|
接地線 |
3 |
根 |
|
電源線 |
2 |
根 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
