采作PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
具有無線通訊功能，無線采集盒與放電主機及上位監控PC主機三者之間通過無線方式進行通訊，簡化接線，靈活方便。
無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
一、產品概述：

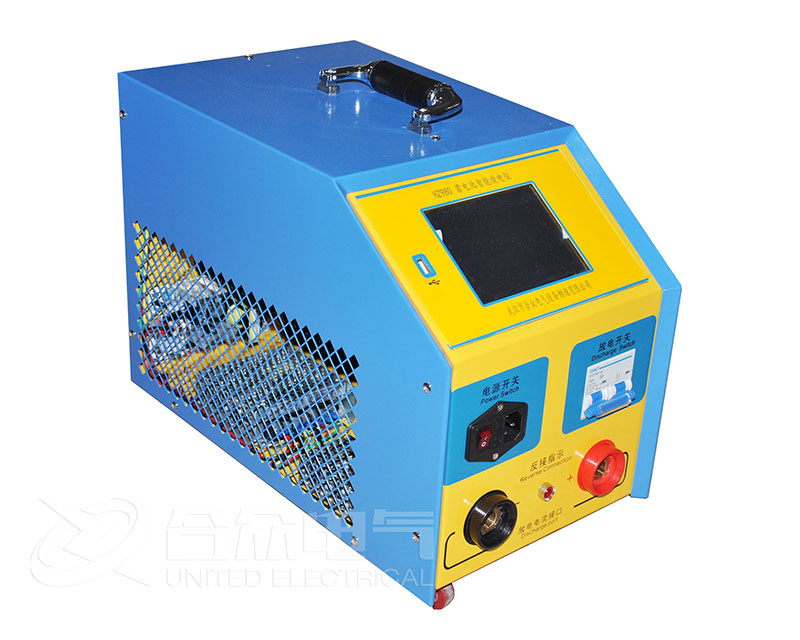

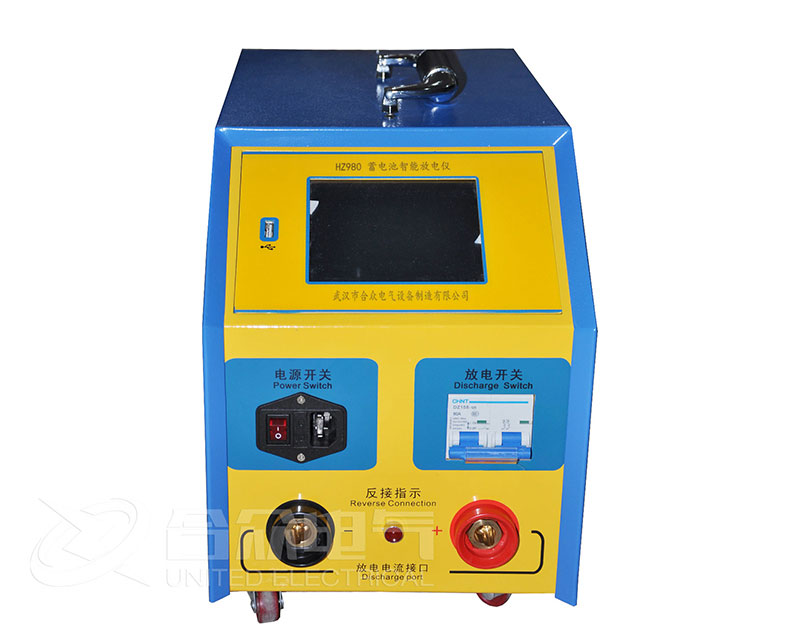

蓄電池放電監測儀采用新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測，監控每節電池的放電過程。
蓄電池放電監測儀采用PTC陶瓷電阻作為放電負載，完全避免了紅熱現象。使整個放電過程更安全。
二、功能說明：
功能一：核對性放電實驗
能夠?qū)π铍姵亟M進行核對性容量測試，可以連續設定放電電流，按照設定的放電電流恒流放電，監測放電過程中電池組及每節電池的電壓，測量單節電池及電池組的容量。
多種放電停止條件的設定：
1、 電池組總電壓
2、 單體電池電壓
3、 放電時間
4、 放電容量
可適應多種電池電壓：1.2V、2V、4V、6V、12V
功能二：無線功能
1、 單體電池電壓通過無線傳輸方式進行數據傳輸。省去了接線的麻煩
2、 電池組總電壓采用無線傳輸方式進行數據傳輸。
3、 放電過程監測，使用無線通訊終端將電池放電數據實時傳送到計算機管理軟件，可實時查看放電過程數據并自動保存。
功能三：短時容量測試功能
本設備可采用10~20分鐘的快速放電，用于快速測試單體電池內阻及放電能力，快速判斷電池的性能及容量。
功能四：電流監測功能（選配）
停電時/實際負載放電時，在線自動監測單體電池電壓，電池組電壓及放電電流，記錄電池的放電容量，保證對電池狀態的判斷。
功能五：數據管理功能
完善的計算機管理分析監控軟件，具有強大的數據處理功能，采用先進的數學模型，對電池的多項測量結果進行綜合分析，準確判斷電池性能，并可查詢電池的實時運行狀態及歷史數據，包括各項參數、曲線并自動生成報表。

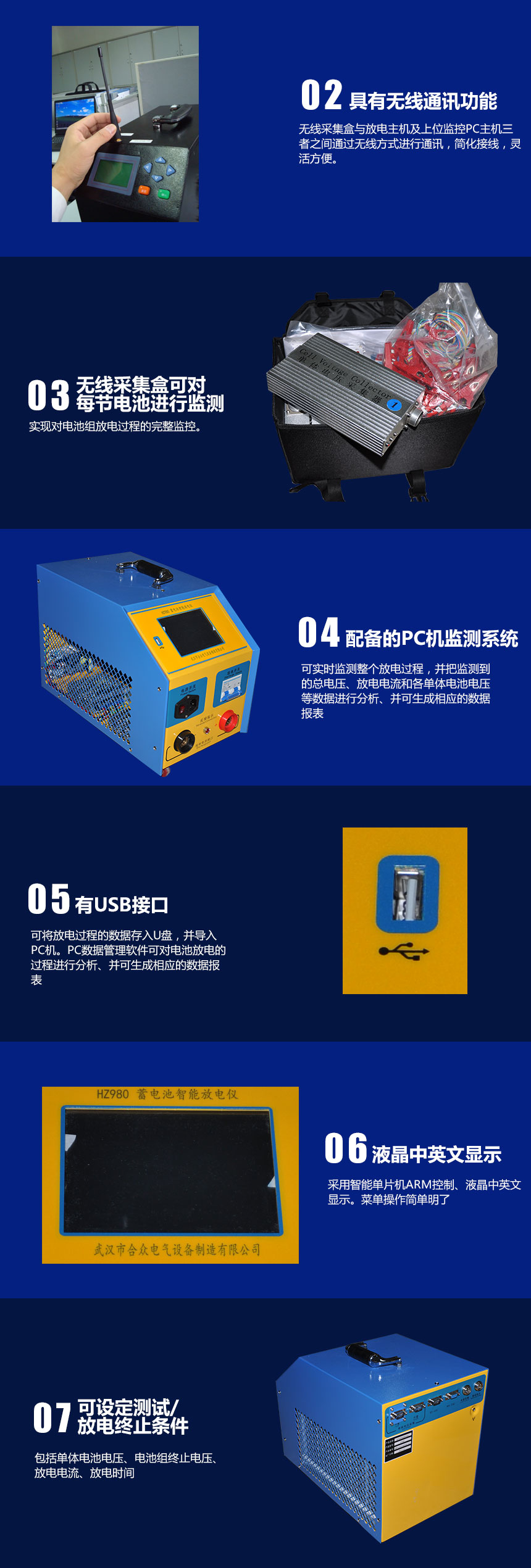

三、產品特點：
1、采作PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
2、具有無線通訊功能，無線采集盒與放電主機及上位監控PC主機三者之間通過無線方式進行通訊，簡化接線，靈活方便。
3、無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
4、配備的PC機監測系統，可實時監測整個放電過程，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。
5、有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。
6、采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
7、可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

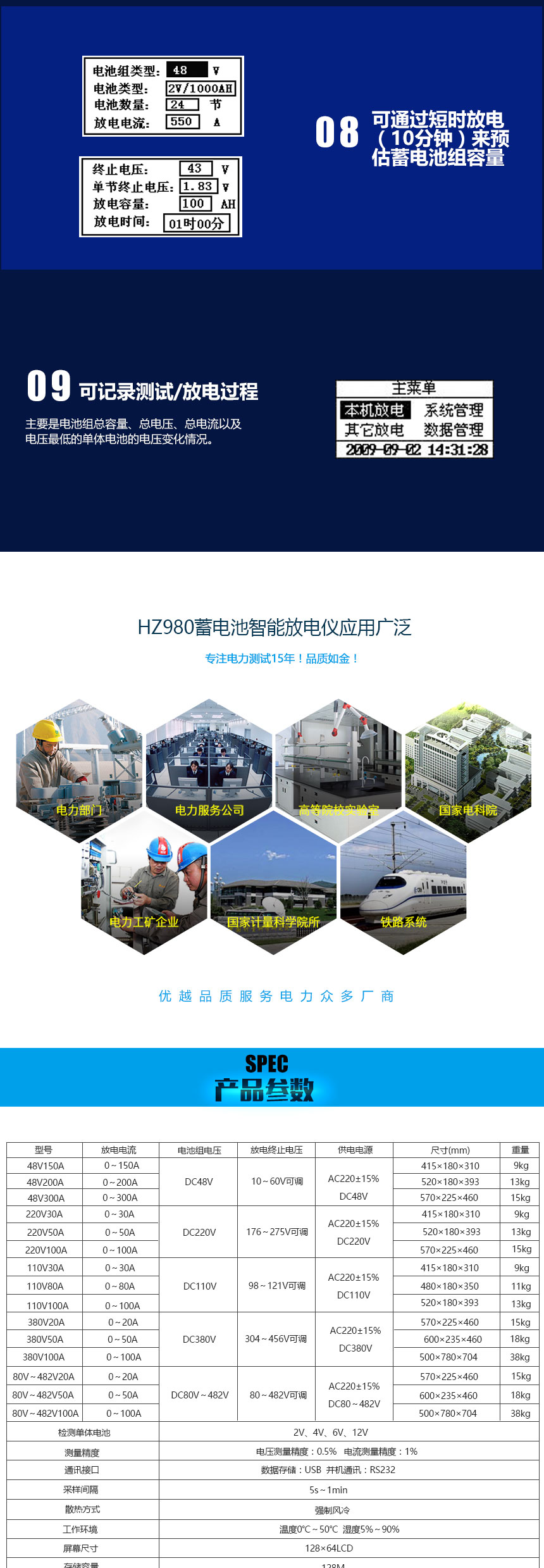

8、可通過短時放電（10分鐘）來預估蓄電池組容量。
9、可記錄測試/放電過程，主要是電池組總?cè)萘俊⒖傠妷骸⒖傠娏饕约半妷旱偷膯误w電池的電壓變化情況。
|
型號 |
放電電流 |
電池組電壓 |
放電終止電壓 |
供電電源 |
尺寸 |
重量 |
|
48V150A |
0～150A |
DC48V |
10～60V可調 |
AC220±15% DC48V |
415×180×310 |
9kg |
|
48V200A |
0～200A |
520×180×393 |
13kg |
|||
|
48V300A |
0～300A |
570×225×460 |
15kg |
|||
|
220V30A |
0～30A |
DC220V |
176～275V可調 |
AC220±15% DC220V |
415×180×310 |
9kg |
|
220V50A |
0～50A |
520×180×393 |
13kg |
|||
|
220V100A |
0～100A |
570×225×460 |
15kg |
|||
|
110V30A |
0～30A |
DC110V |
98～121V可調 |
AC220±15% DC110V |
415×180×310 |
9kg |
|
110V80A |
0～80A |
480×180×350 |
11kg |
|||
|
110V100A |
0～100A |
520×180×393 |
13kg |
|||
|
380V20A |
0～20A |
DC380V |
304～456V可調 |
AC220±15% DC380V |
570×225×460 |
15kg |
|
380V50A |
0～50A |
600×235×460 |
18kg |
|||
|
380V100A |
0～100A |
500×780×704 |
38kg |
|||
|
80V～482V20A |
0～20A |
DC80V～482V |
80～482V可調 |
AC220±15% DC80～482V |
570×225×460 |
15kg |
|
80V～482V50A |
0～50A |
600×235×460 |
18kg |
|||
|
80V～482V100A |
0～100A |
500×780×704 |
38kg |
|||
|
檢測單體電池 |
2V、4V、6V、12V |
|||||
|
測量精度 |
電壓測量精度：0.5% 電流測量精度：1% |
|||||
|
通訊接口 |
數據存儲：USB 并機通訊：RS232 |
|||||
|
采樣間隔 |
5s～1min |
|||||
|
散熱方式 |
強制風冷 |
|||||
|
工作環境 |
溫度0℃～50℃ 濕度5%～90% |
|||||
|
屏幕尺寸 |
128×64LCD |
|||||
|
存儲容量 |
128M |
|||||
|
序號 |
品名 |
數量 |
備注 |
|
1 |
該儀器主機 |
1 |
|
|
2 |
數據采集盒（2/6/12V電池） |
-- |
不同電壓等級，數量不等。 |
|
3 |
監測通訊終端 |
1 |
|
|
4 |
U盤 |
1 |
|
|
5 |
放電電纜 |
2 |
紅、黑各一條 |
|
6 |
電壓監測線 |
1 |
|
|
7 |
電流傳感器（選配件） |
1 |
不同電流等級，量程不同。 |
|
8 |
數據采集線 |
-- |
不同電壓等級，數量不等。 |
|
9 |
主機天線 |
1 |
|
|
10 |
AC220V電源線 |
1 |
|
|
11 |
說明書 |
1 |
|
|
12 |
PC機軟件光盤 |
1 |
|
|
13 |
鋁合金包裝箱 |
1 |
|
|
14 |
USB-RS232轉接線 |
1 |
|
400-027-8848。
