避雷器計數器（又稱放電計數器）是監測避雷器動作次數、判斷其是否正常工作的關鍵附件，測試分為動作可靠性測試和計數準確性測試，常用方法有直流高壓法和工頻高壓法，以下是詳細操作流程和注意事項：

一、 測試前準備

設備選型

測試電源：可選用直流高壓發生器（輸出電壓 0~30kV）或工頻耐壓試驗裝置；搭配萬用表（監測電壓）、接地線、絕緣棒。

檢查計數器狀態：外觀無破損、銹蝕，接線端子牢固，計數器表盤清晰，手動復零后指針歸位。

避雷器與計數器預處理

斷電接地：將避雷器與電網完全斷開，拆除兩端接線，對避雷器本體和計數器接地放電 5~10 分鐘，釋放殘余電荷。

清潔端子：擦除計數器輸入端（高壓端）、接地端的油污和氧化層，保證接線接觸良好。

確認計數器類型：常見類型為 JC 型（電磁式） 和 JS 型（電子式），電磁式需測試動作電壓，電子式需檢查供電和信號傳輸。

二、 核心測試方法（以電磁式計數器為例）

方法 1：直流高壓法（常用，操作簡便）

接線方式

將直流高壓發生器的正極接計數器的高壓輸入端（與避雷器高壓端連接的端子）。

直流高壓發生器的負極接計數器的接地端（同時與避雷器接地端相連）。

萬用表并聯在計數器兩端，監測施加的直流電壓。

測試步驟

緩慢升高直流電壓，升壓速率控制在 1~2kV/s，觀察計數器動作情況。

當計數器發出 “咔噠” 聲且指針跳 1 格時，記錄此時的電壓值，該值為動作電壓。

重復測試 3~5 次，每次動作后將計數器復零，觀察動作是否可靠、計數是否準確。

測試完畢后，先降壓至 0，再斷開電源，對計數器接地放電。

方法 2：工頻高壓法（模擬實際運行工況）

接線方式

工頻耐壓試驗裝置的輸出端接計數器高壓輸入端，接地端接計數器接地端。

串聯限流電阻（阻值約 10kΩ，功率≥50W），防止大電流損壞計數器。

測試步驟

緩慢升高工頻電壓，直至計數器動作，記錄動作電壓。

該方法更貼近避雷器實際放電工況，但需注意電壓波形為正弦波，避免諧波干擾。

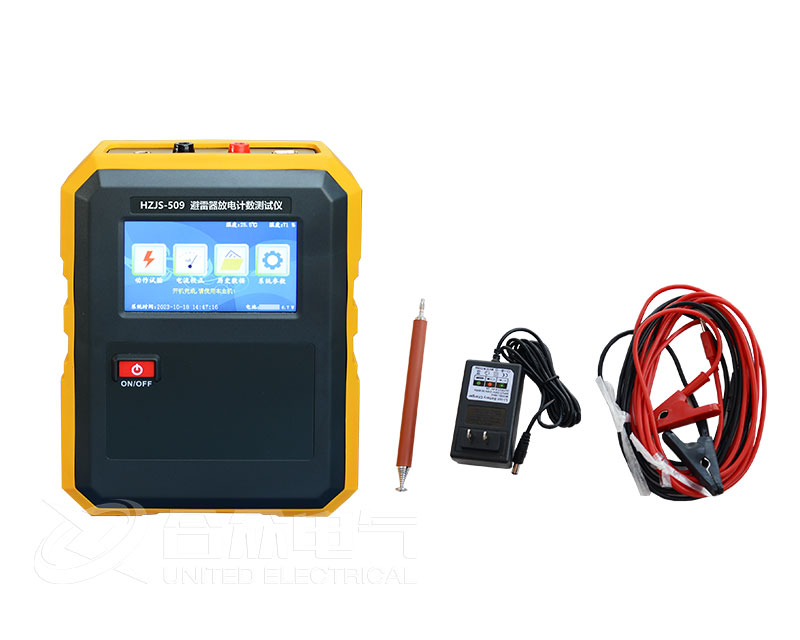

方法3：使用避雷器放電計數器測試儀，按照使用說明書，連接測試線路，即可開始測試。

三、 合格判斷標準

動作電壓范圍

電磁式放電計數器的直流動作電壓應滿足 3~10kV（不同廠家略有差異，需參照產品說明書），且多次測試的動作電壓偏差不超過 ±10%。

計數準確性

每次施加電壓至動作值時，計數器必須可靠動作，指針跳數準確，無卡滯、漏計、多計現象；復零后指針應回到初始位置。

電子式計數器額外要求

檢查供電電源（電池或外接電源）是否正常，低電量時需及時更換電池。

測試信號傳輸功能：動作后應能正常上傳計數數據至后臺監控系統。

四、 安全與注意事項

測試現場設置安全圍欄，懸掛 “高壓危險” 警示牌，禁止無關人員靠近；操作人員需戴絕緣手套、穿絕緣鞋。

升壓過程需緩慢平穩，嚴禁快速升壓導致電壓過沖，損壞計數器內部線圈或電子元件。

測試前后必須充分接地放電，尤其是直流高壓測試后，殘余電荷可能導致觸電。

戶外測試時，避免在雷雨、潮濕天氣進行，防止受潮影響測試結果或引發雷擊風險。

若測試中出現計數器不動作、動作電壓嚴重超標或計數卡滯，需及時更換計數器。
