線圈質量檢查判斷方法

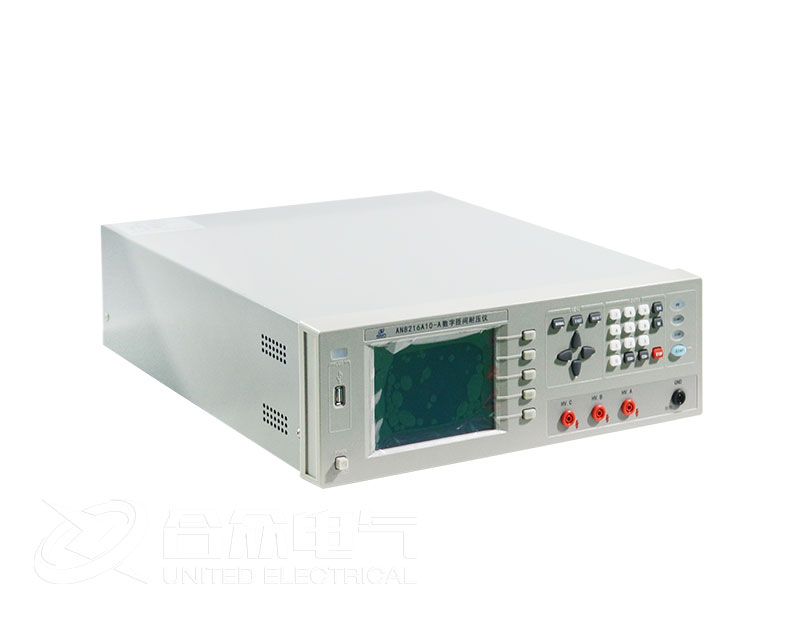

匝間沖擊耐壓測試儀有4種典型的自動檢查判斷方法，用戶可以根據被測線圈的實際情況，組合或單獨采用；每一種判斷方法，均可任意設定、修改臨界判斷門限，以達到正確、快速檢查判斷不同線圈品質優劣的目的。具體檢查判斷方法如如下：

1.4.1波形面積比較（AREA SIZE）

在任意指定的區間內，對標準線圈和被測線圈波形面積進行比較。

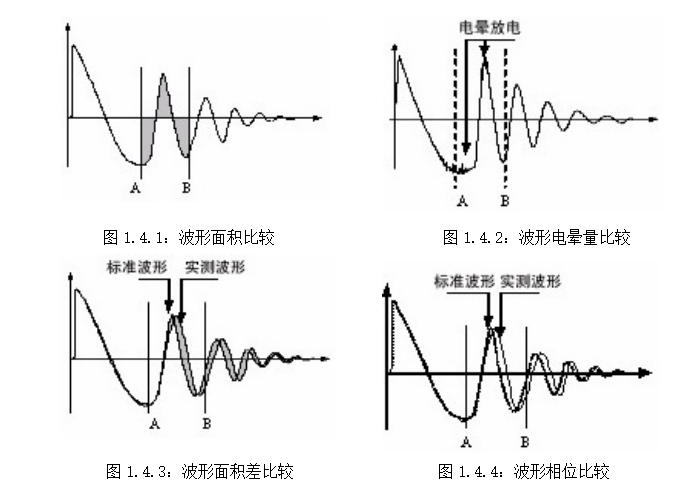

如圖1.4.1所示，計算出A-B區間內的面積，判定兩者面積相差的程度。

判定的標準用百分比（％）進行設定，計算結果在范圍內的為合格品。

區間內面積的大小，大體與線圈內能量損耗成比例，故能以此判斷能量損耗的大小。

例如被測線圈有匝間短路時，短路部分的反映是能量的損失增大。

1.4.2波形差面積比較(DIFFERENTIAL AREA)

在任意指定區間內，對標準線圈和被測線圈波形偏差部分的面積與標準線圈波形面積進行比較。

如圖1.4.2所示，計算出A-B區間內面積差，對比標準波形判定偏差的程度。

判定的標準用百分比（％）進行設定，結果在范圍內的為合格品。

波形偏差面積的大小表示電感值以及能量損耗程度的總和。

此方法可較全面地檢查線圈的電感L值及能量損失。

1.4.3波形電暈量比較 (FLUTTER VALUE)

在任意指定的區間內，對被測線圈的電暈放電量與設定值進行比較。

如圖1.4.3所示，基本忽略波形差異，在任意指定的A－B區間內，僅在被測線圈實測波形包含的電暈放電尖峰中檢出高頻成分進行面積(積分)計算，并將計算結果與設定值進行比較，判定電暈放電量是否合格。

可以認為該量是模擬方式中檢出的通過高頻濾波器的量值。

1.4.4 波形相位 (過零點)比較(ZERO CROSS)

在任意指定的區間內，對標準線圈和被測線圈波形振蕩周期進行比較。

如圖1.4.4所示，任意指定的A－B區間內，計算被測線圈實測波形在該區間內的振蕩周期，并與標準波形在該區間內的振蕩周期進行比較，并用這兩個量的百分比作為判定依據，基準用百分比來設定。

由于波形的振蕩周期與線圈的電感L密切相關，此方法可偏重于檢查線圈的電感L值。
