一、產品概述：

HZZJ-112S匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。因漆包線的絕緣涂敷層本身存在著質量問題，以及在繞線、嵌線、刮線、接頭端部整形、絕緣浸漆、裝配等工序工藝中不慎而引起絕緣層的損傷等，都會造成線圈層間或匝間絕緣層的絕緣強度的下降。從而影響了電器設備的質量和可靠性。執行標準：GB14711-93 GB755-87。

根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準，必須對電機成品半成品進行浸漆前后匝間耐壓絕緣試驗。

二、產品特點：

1、采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。

2、通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。

3、對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。

4、整機電子集成化較高，測試波形可在試驗儀自帶的示波器上觀測，峰值電壓可在數字表上直讀，Y軸幅值和X軸掃描速率連續可調，整機具有精度高、故障率低等特點,各項性能和技術指標均達到國內水平。

5、滿足額定工作電壓380V－6600V，≤500KVA的各種型號的微電機等中小型電機,高壓電機,發電機。亦滿足摩托車、汽車行業等低壓直流電機，起動電機，吸塵器電機及Y80-Y355電機全部適用。

產品參數

峰值電壓	500～15000V連續可調	峰值測試誤差	≤5%（1kV-15kV）
波形上升時間	0.1μS或0.5μS	工作電源	220V±10% 50HZ
整機功耗	≤800 W	外形尺寸	90×46×55CM
整機重量	70Kg

產品彩頁

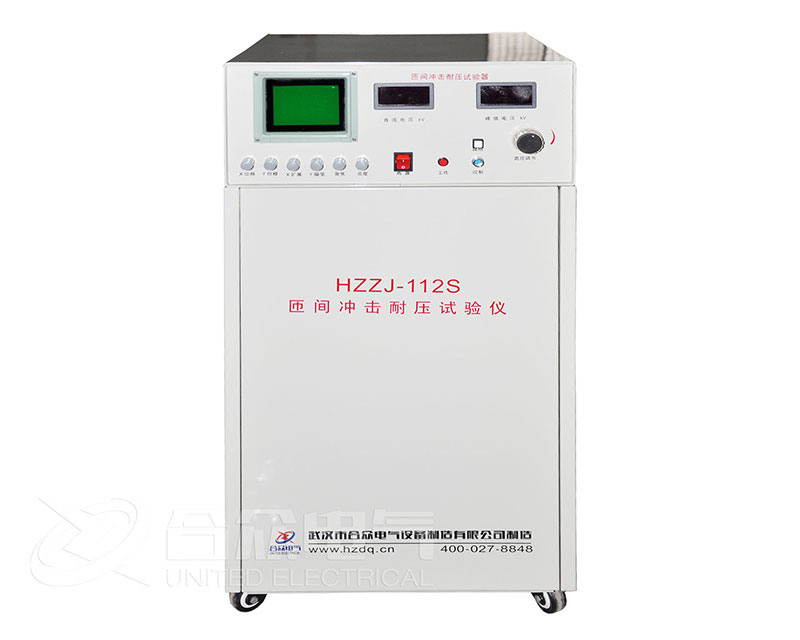

匝間沖擊耐壓試驗儀

產品附件

產品圖集

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

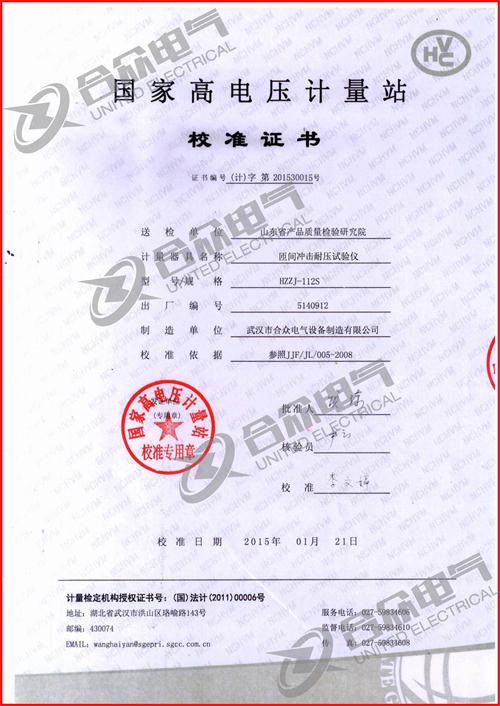

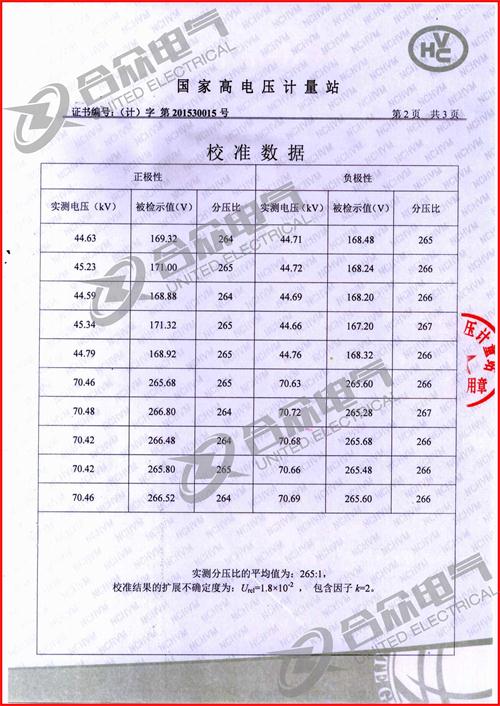

匝間沖擊耐壓試驗儀證書
