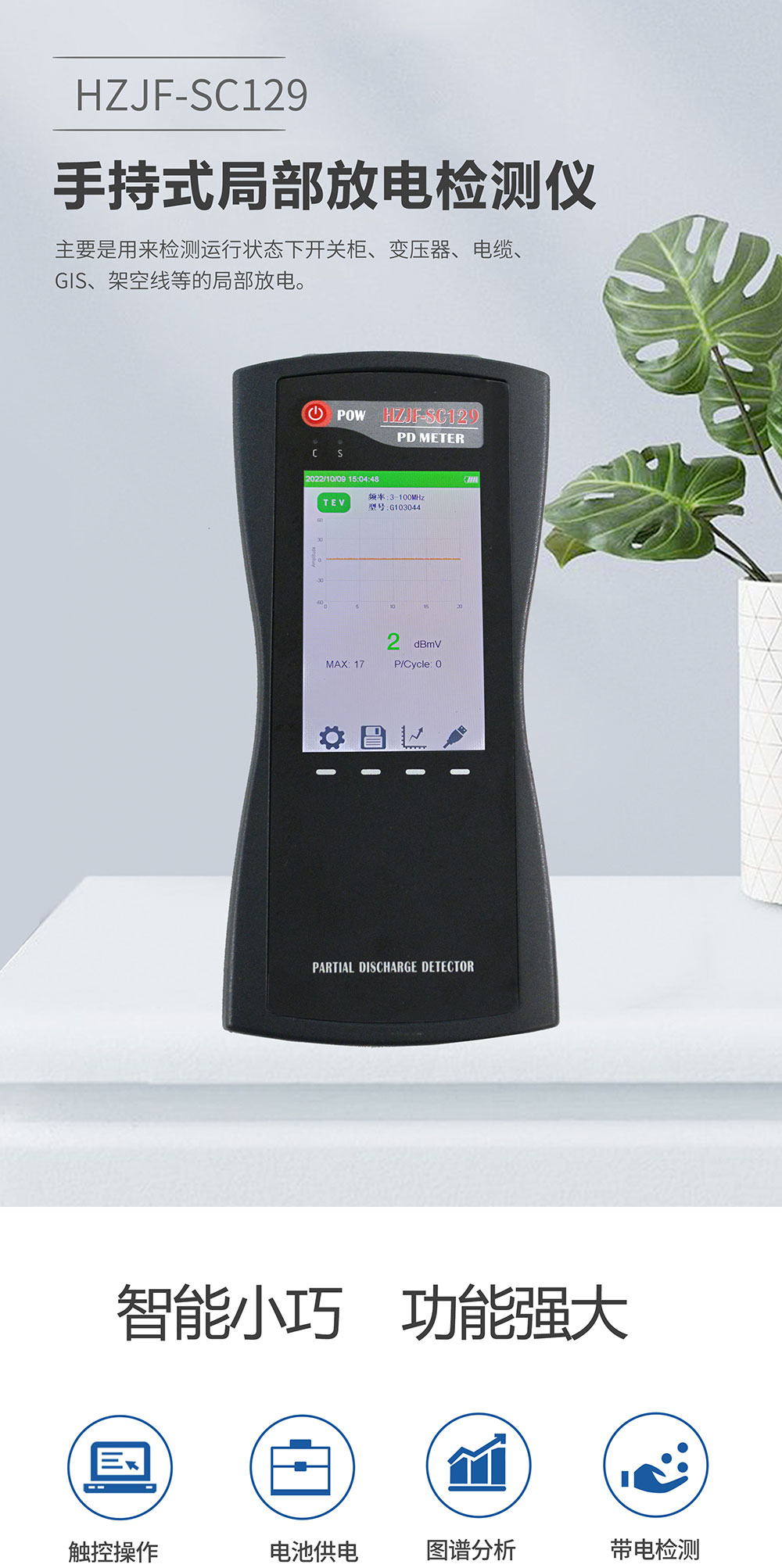

一、產品概述：

手持式局部放電檢測儀，可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：

局部放電強度檢測：通過測量1個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。

局部放電頻度檢測：裝置測量1個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。

產品別稱：手持式局放儀、超聲波局部放電檢測儀、局部放電檢測儀、局部放電測試儀、局放儀、局放檢測儀

二、產品特點：

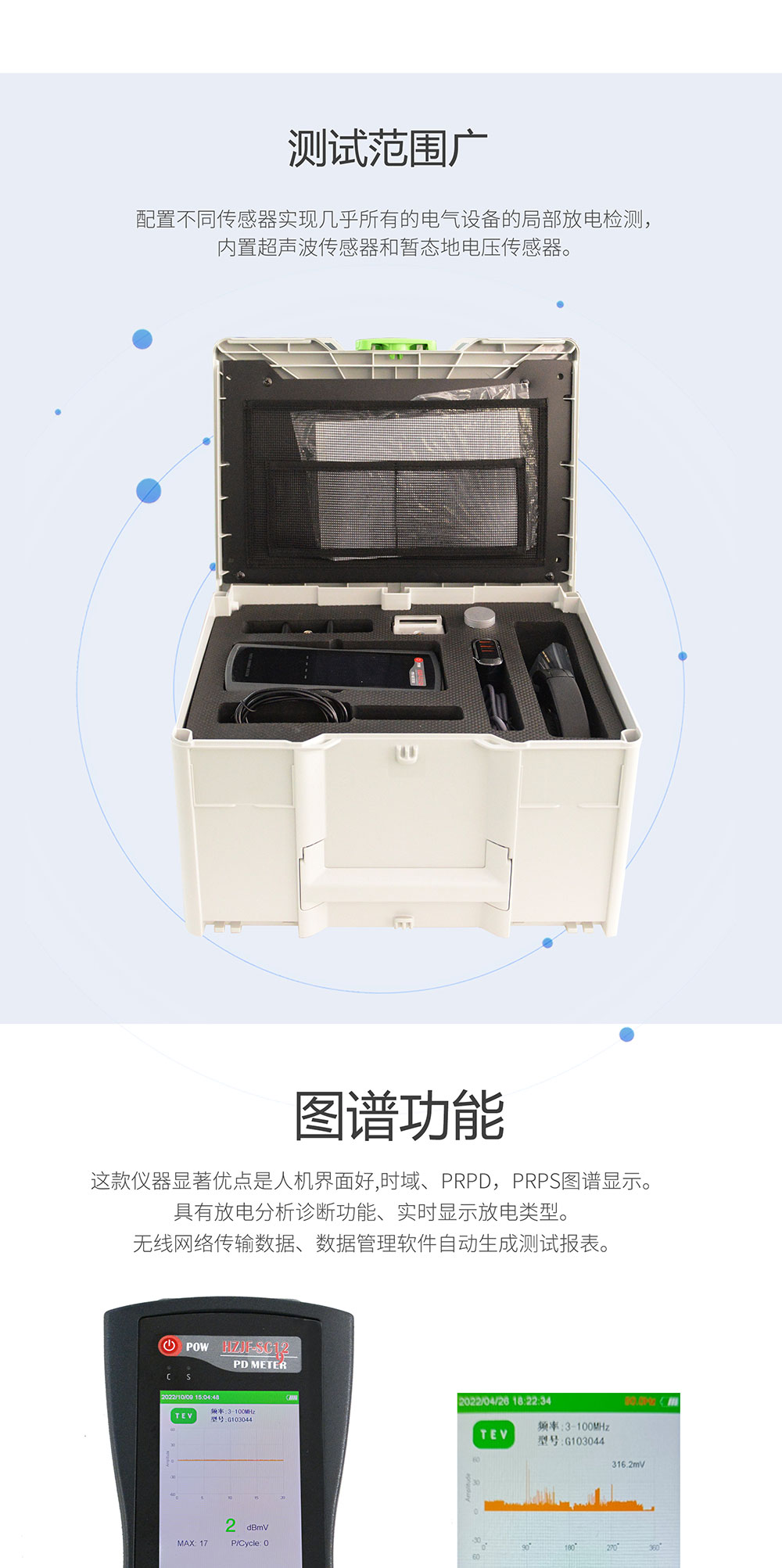

1、提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；

2、配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；

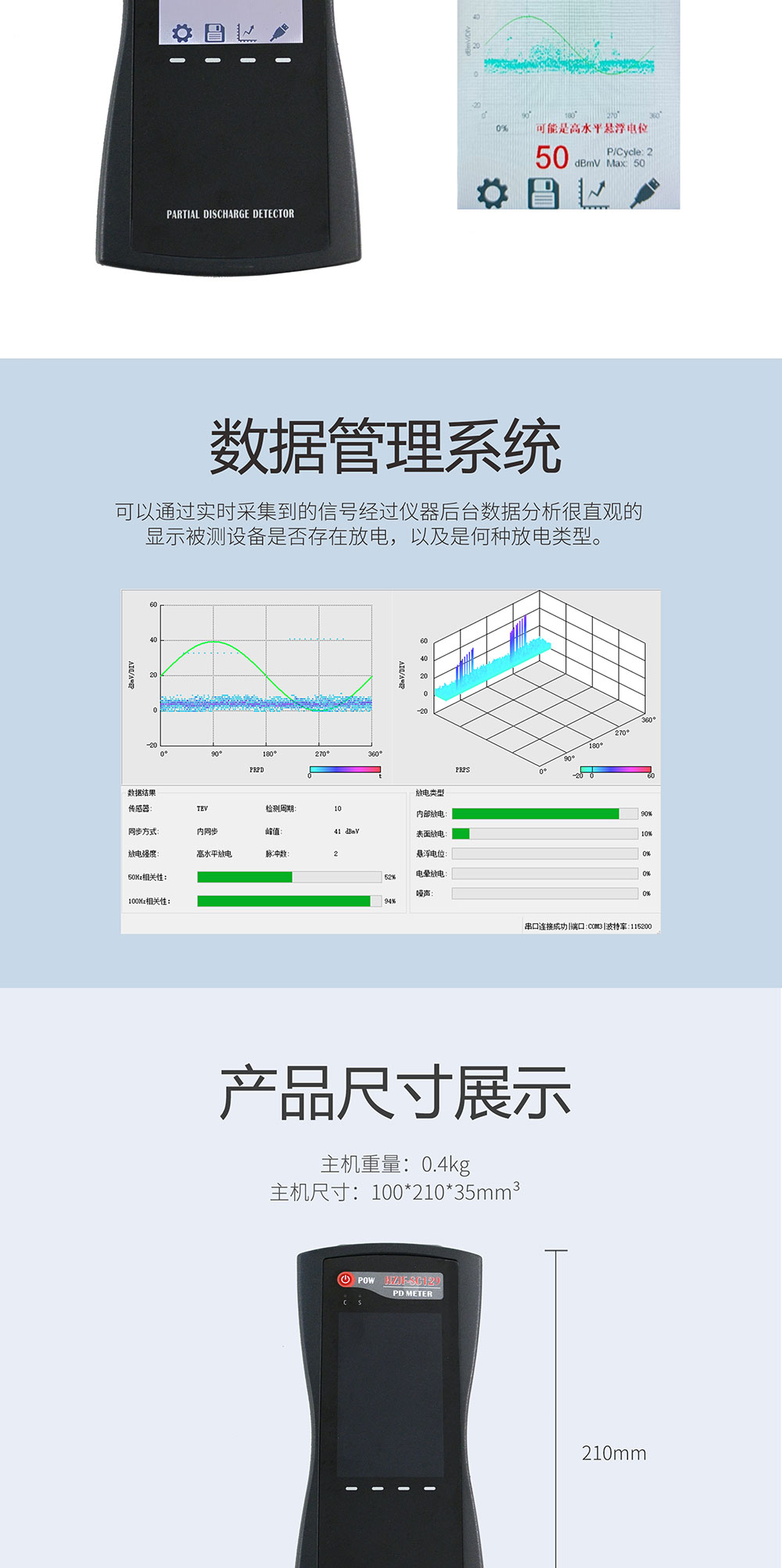

3、人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

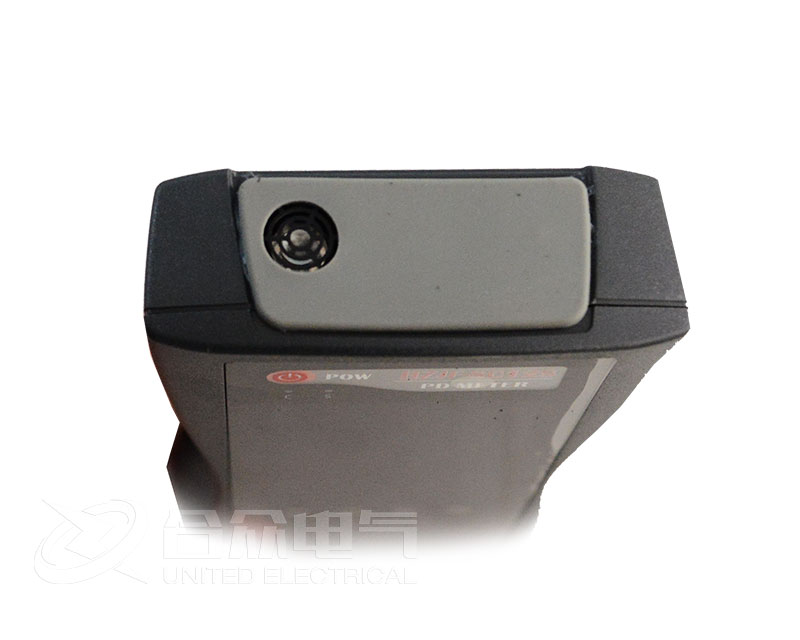

4、內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；

5、采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；

6、測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；

產品參數

TEV 測量		UHF 測量
測量范圍	0-60 dBmV	檢測頻段	300-2000MHz
分辨率	1dB	測量范圍	0-60 dBmV
精度	±1dB	精度	＜1dBmV
每周期最大脈沖	1400	傳感器頻段	300-2000MHz
測量頻帶	3~100MHz
AA 測量		AE 測量
測量范圍	-6dBμV~68dBμV	測量范圍	-6dBμV 至 68dBμV
分辨率	1dB	分辨率	1dB
精度	±1dB	精度	±1dB
傳感器中心頻率	40 kHz	頻率范圍	20~200 kHz
HFCT 測量
傳感器傳輸阻抗	5mV/mA
檢測頻率	1～30MHz
靈敏度	≤50pC
硬件
外殼	ABS
顯示	4.0 寸RGB液晶屏

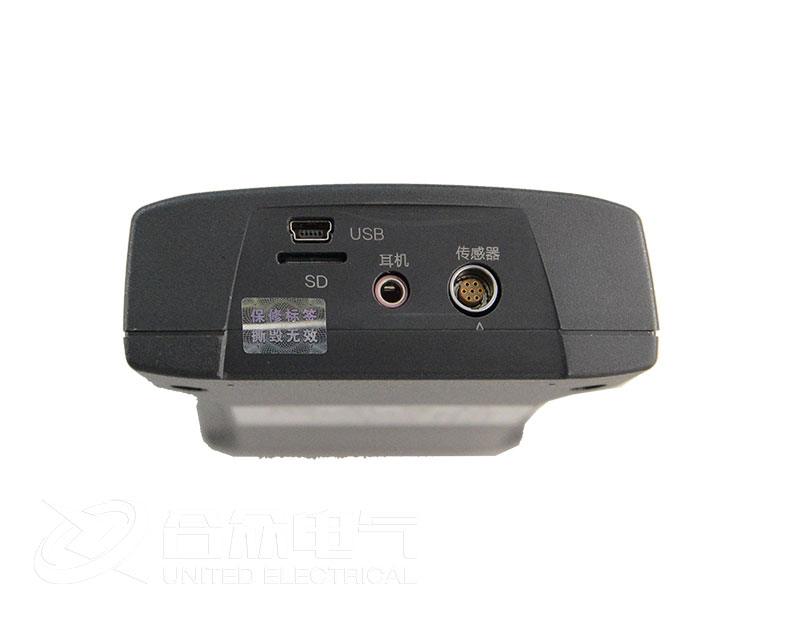

連接器	USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔外部超聲波傳感器輸入
耳機	最小8 歐姆
SD 卡	標配16G ~ 64G
內置電池	3.7V/5000mAh 鋰電池
工作時間	約6 小時
充電器	AC 90-264V或DC 5V
使用溫度	-20 ~ 50℃
濕度	20-85% 相對濕度
體積、重量	21010035(mm) 0.4KG(主機)

產品彩頁

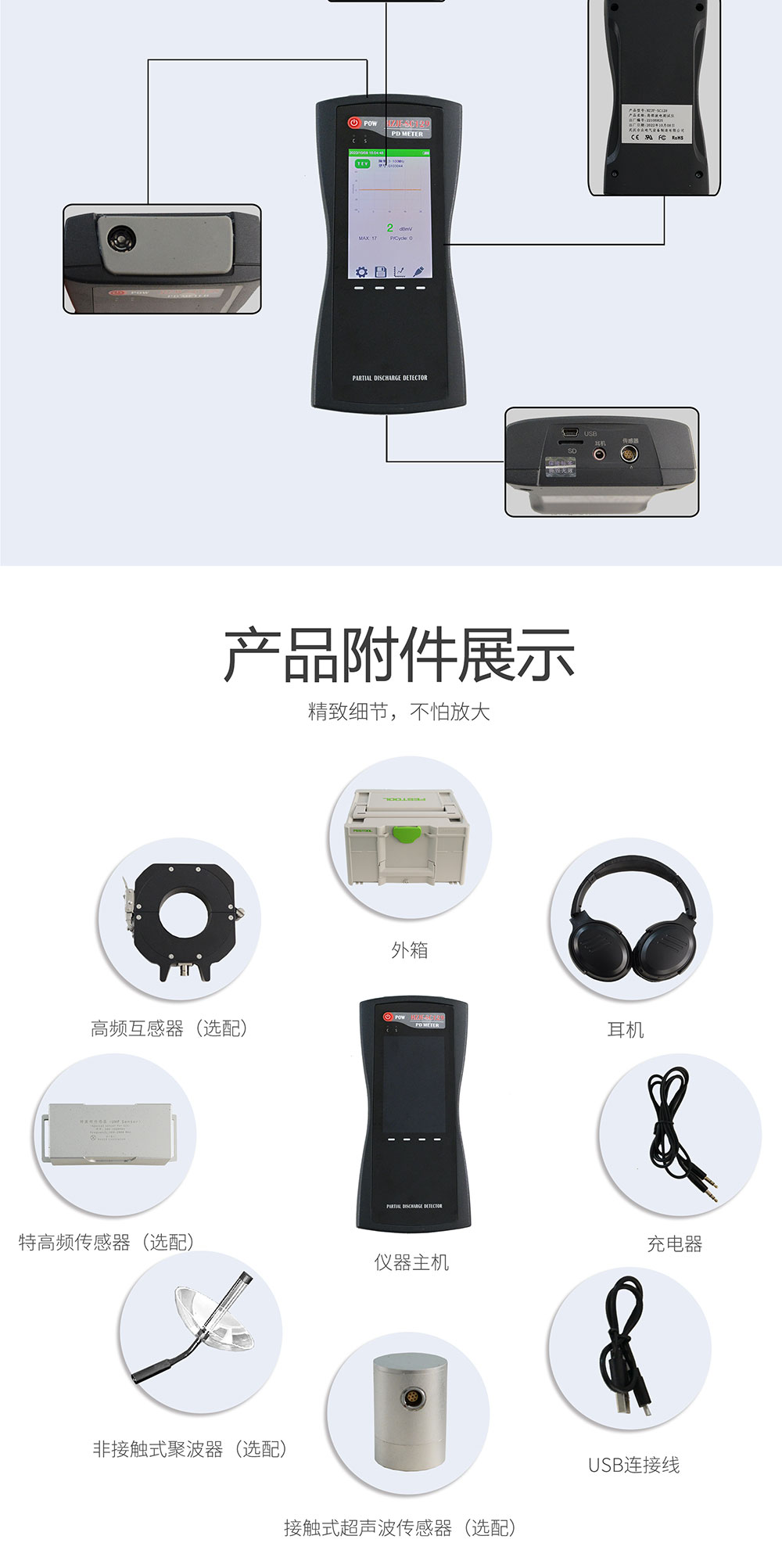

產品附件

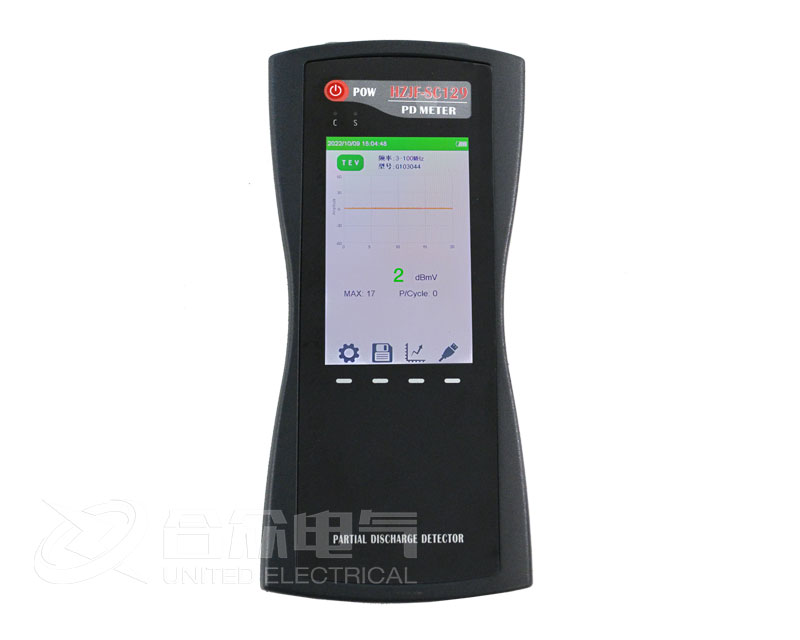

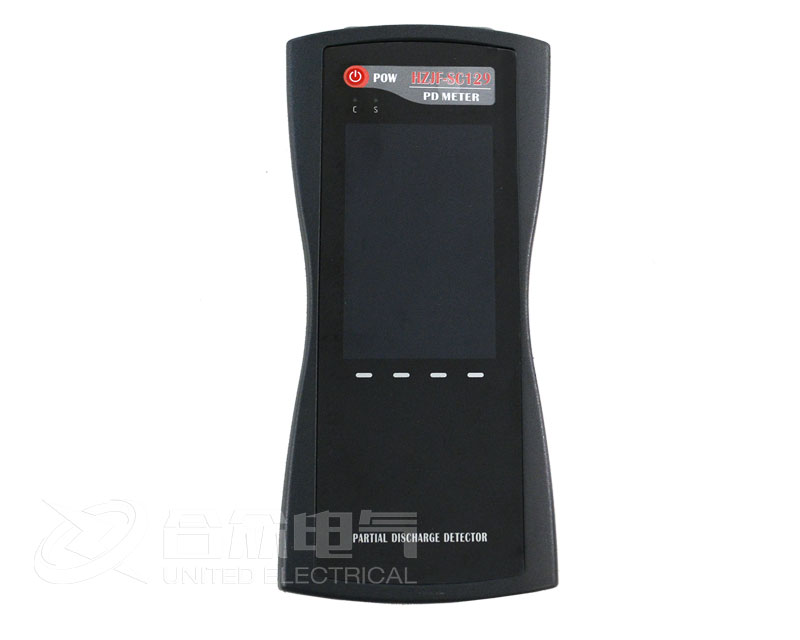

產品圖集

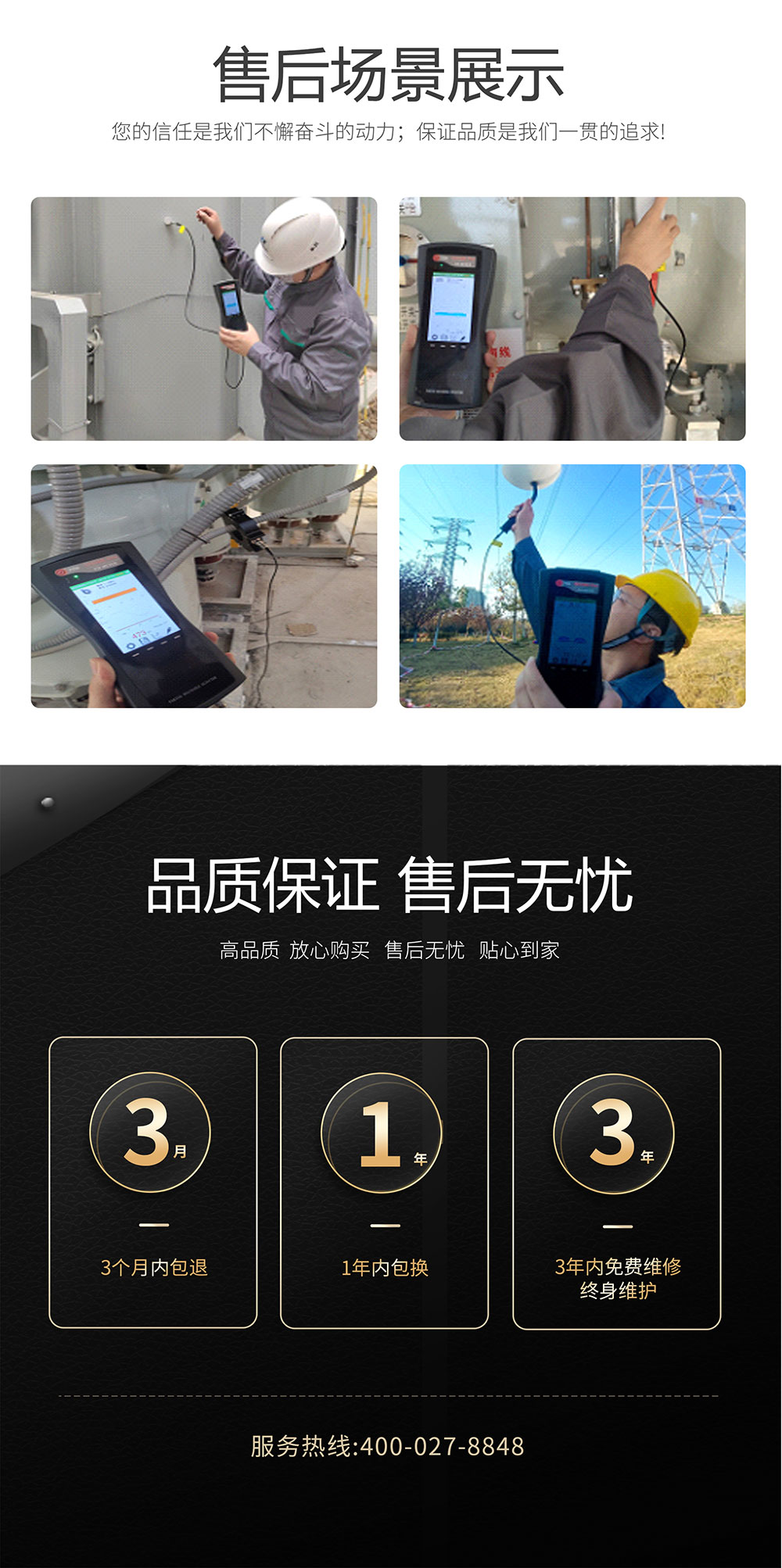

變壓器局部放電試驗現場
變壓器局部放電試驗方法

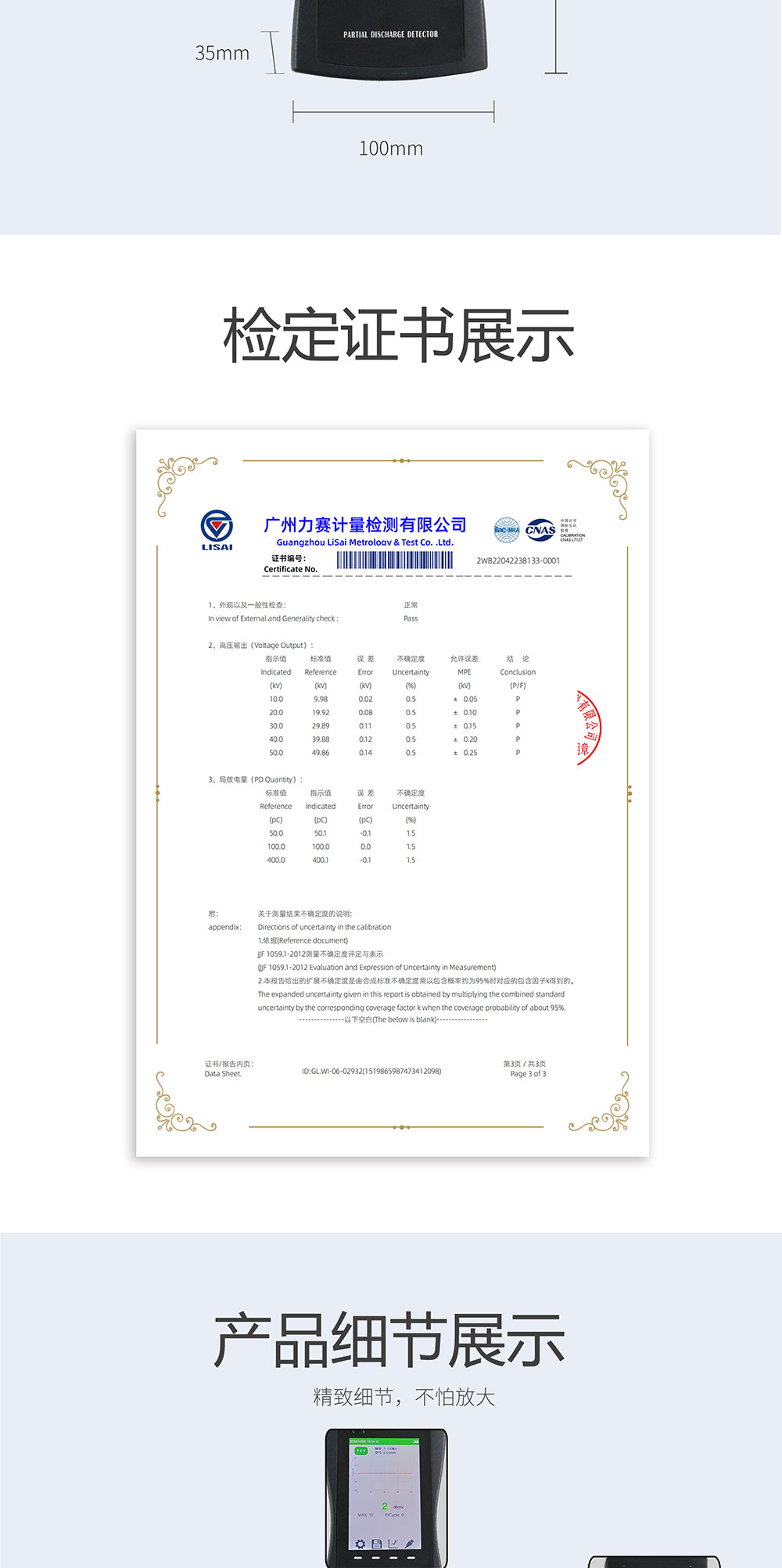

產品證書

武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

局部放電檢測儀手持便攜式局放儀證書

售后保障

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問，歡迎致電：400-027-8848。
