一、產品概述：

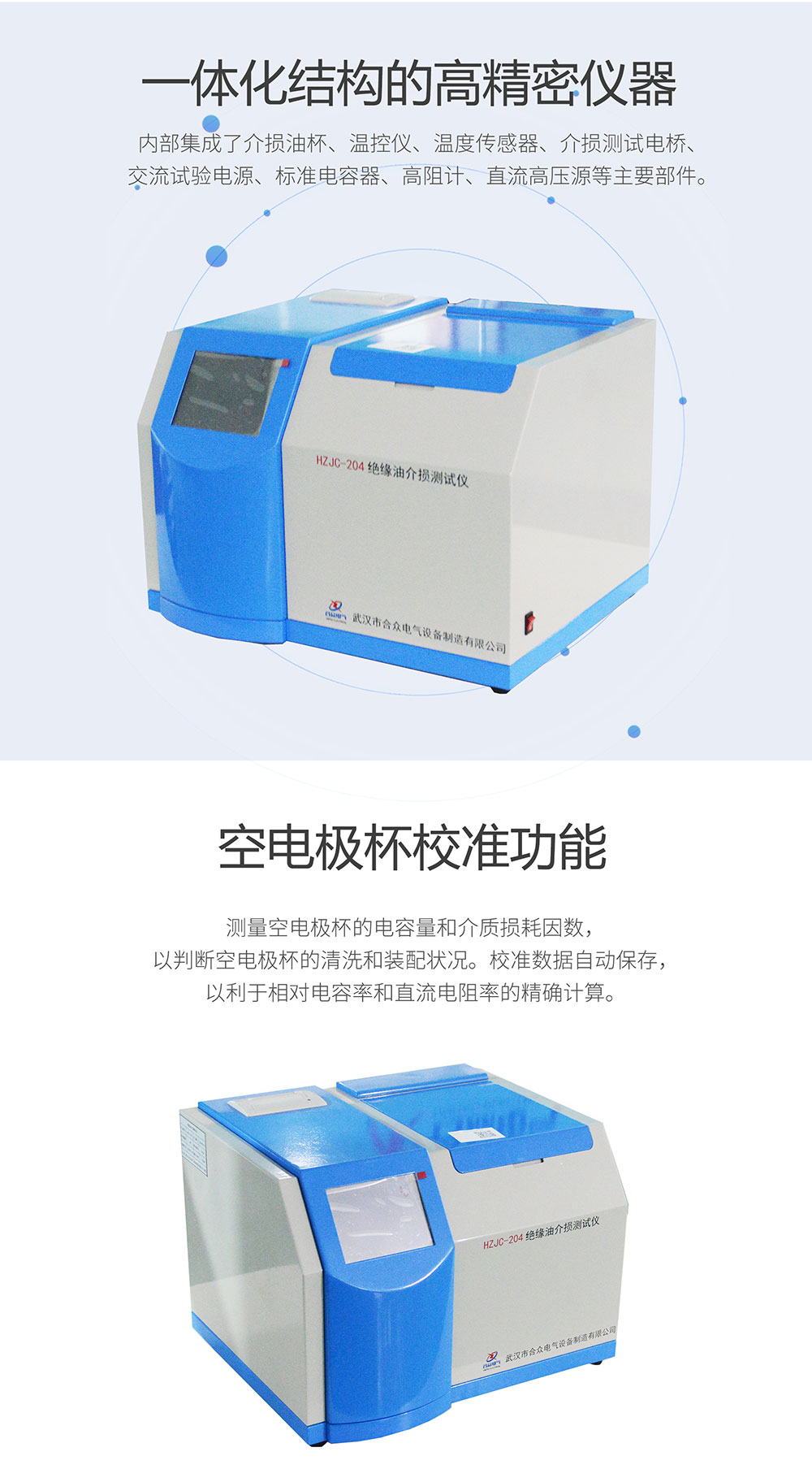

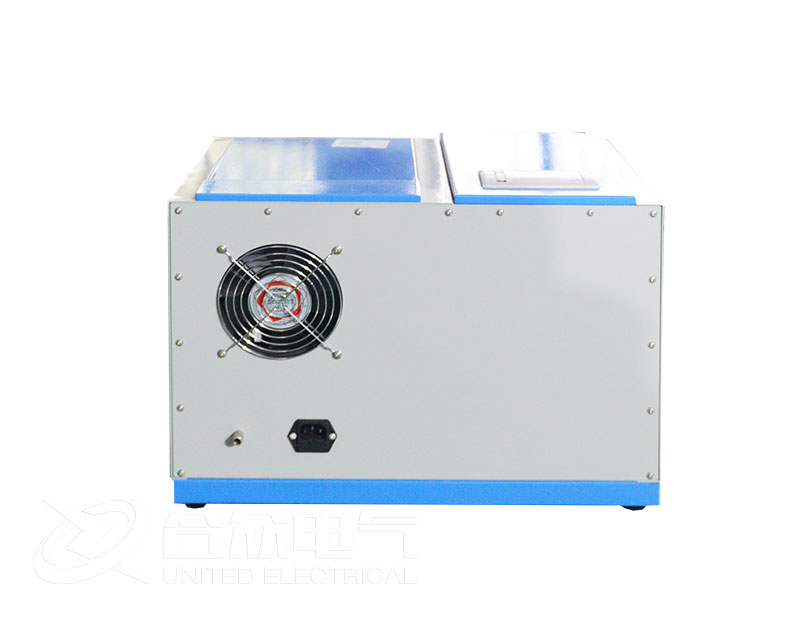

HZJC-204B 油介質損耗及電阻率測試儀，依據GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。

絕緣油介損測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

產品別稱：油介質損耗測試儀、絕緣油介質損耗測試儀、油介損測試儀、絕緣油介質損耗及體積電阻率測試儀，絕緣油體積電阻率測試儀。

二、產品特點：

1、油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及泄漏對介損測試結果的影響。

2、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

3、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

4、完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。,在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。

5、試驗參數設置方便。溫度設置范圍40～120℃，交流電壓設置范圍,200～2200V，直流電壓設置范圍0～500V。

6、采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。

7、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。

8、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

9、儀器以RAM9平臺為核心，測試精度高、速度快。

產品參數

電源電壓：AC 220V±10%

電源頻率：50Hz/60Hz ±1%

測量范圍：電容量 5pF～200pF

相對電容率 1.000～30.000

介質損耗因數 0.00001～100

直流電阻率 2.5 MΩm～20TΩm

測量精度：相對電容率 ±（1～10）%讀數

介質損耗因數 ±(5%讀數±0.0002)

直流電阻率 ±10%讀數

分辨率：電容量 0.01pF

相對電容率 0.001

介質損耗因數 0.00001

測溫范圍：40～120℃

溫度測量誤差：±0.5℃

交流實驗電壓：200～2200V 連續可調，頻率50Hz

直流試驗電壓：0～500V 連續可調

功耗：100W

外型尺寸：460mm× 370mm×330mm

總重量：25Kg

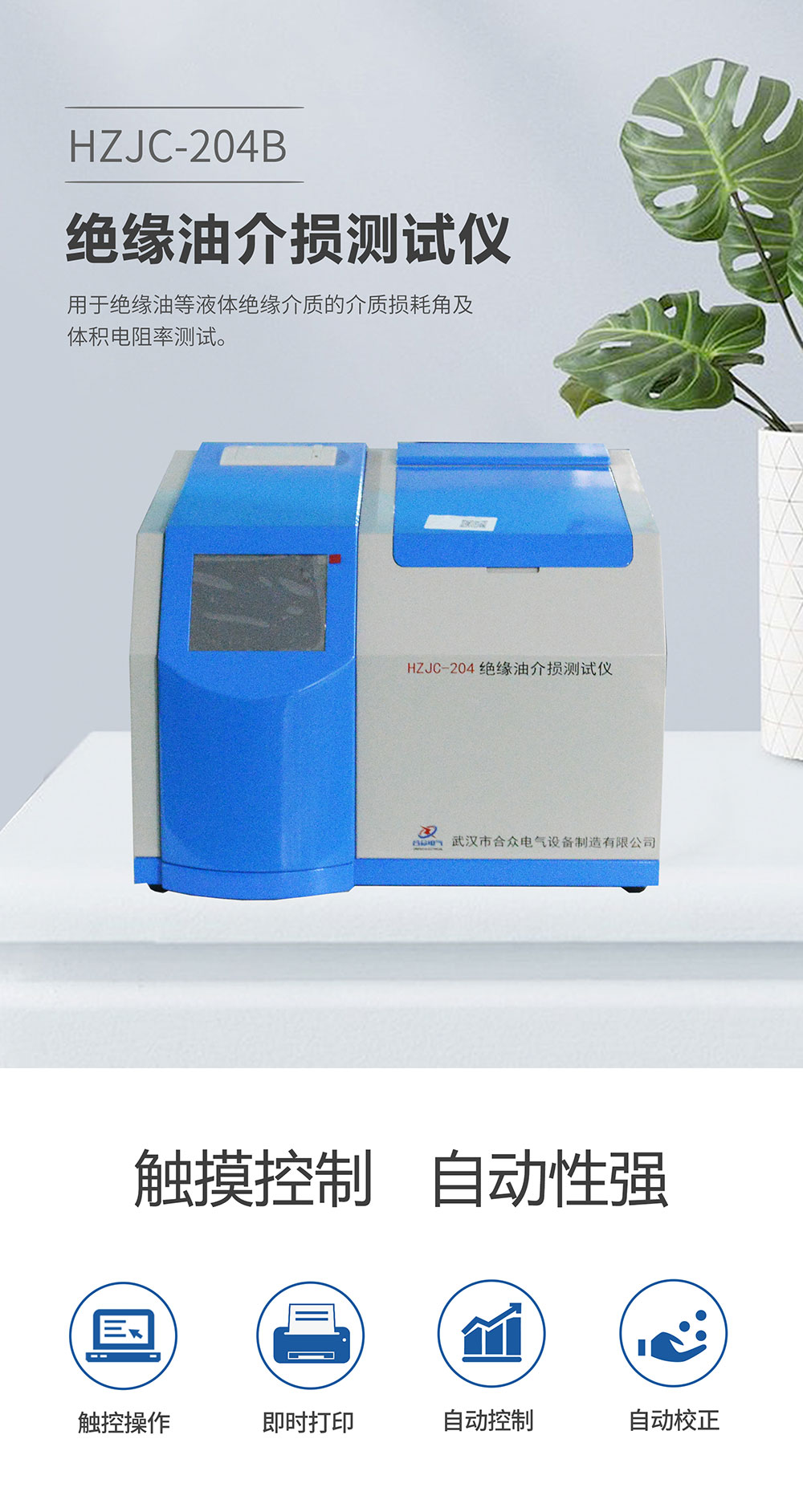

產品彩頁

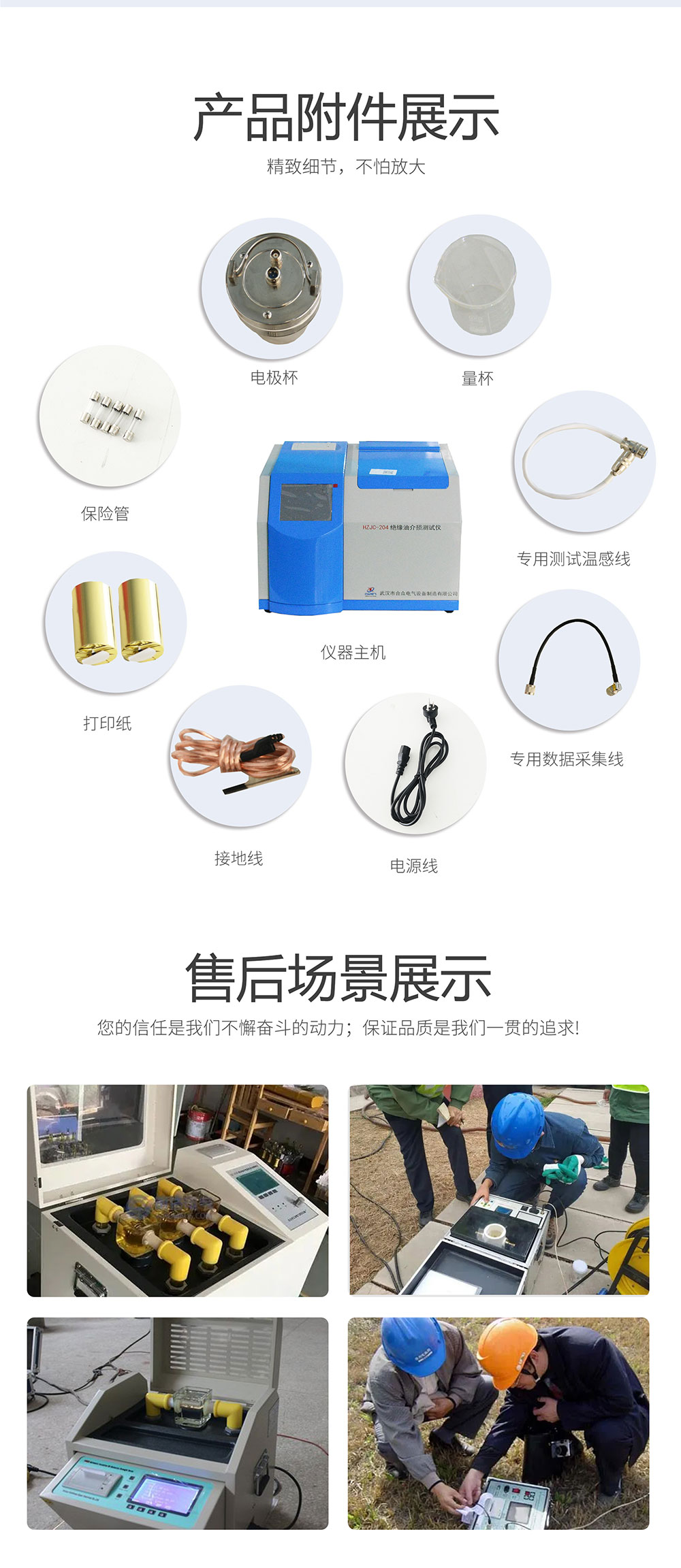

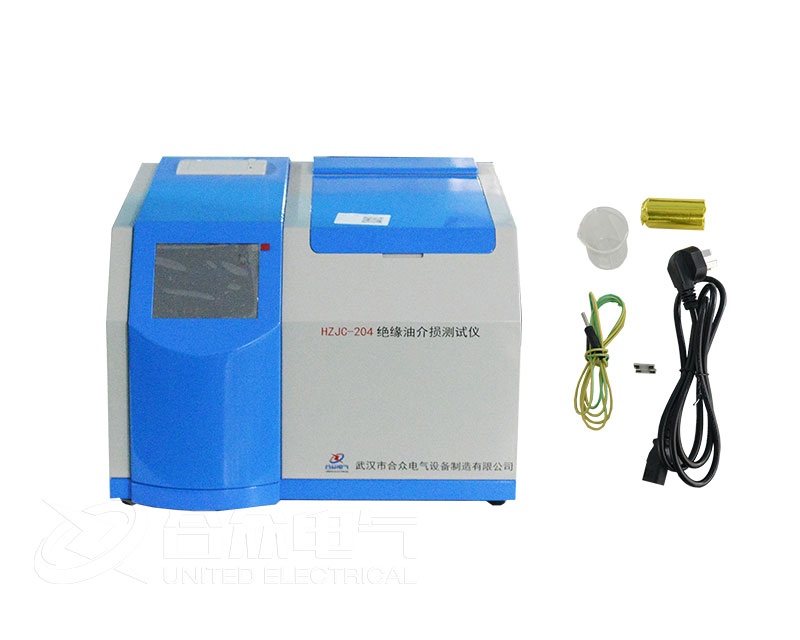

產品附件

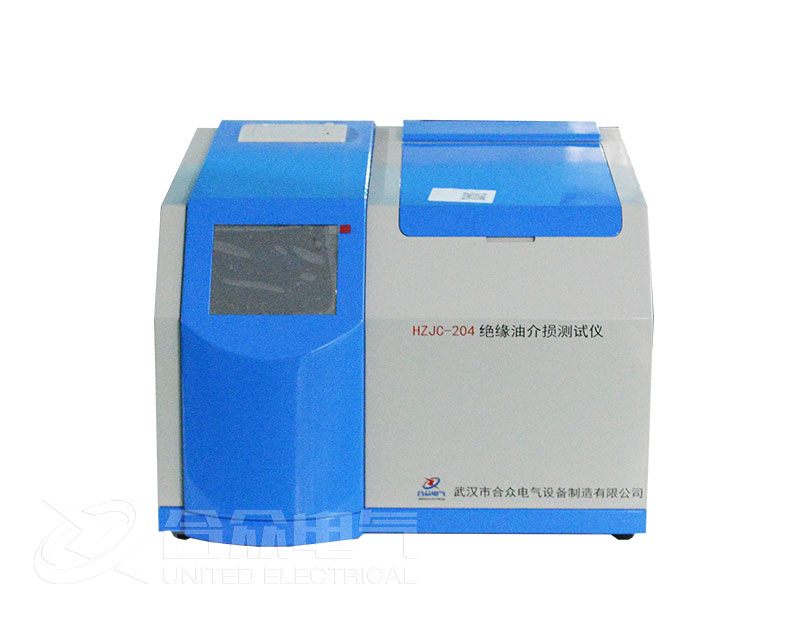

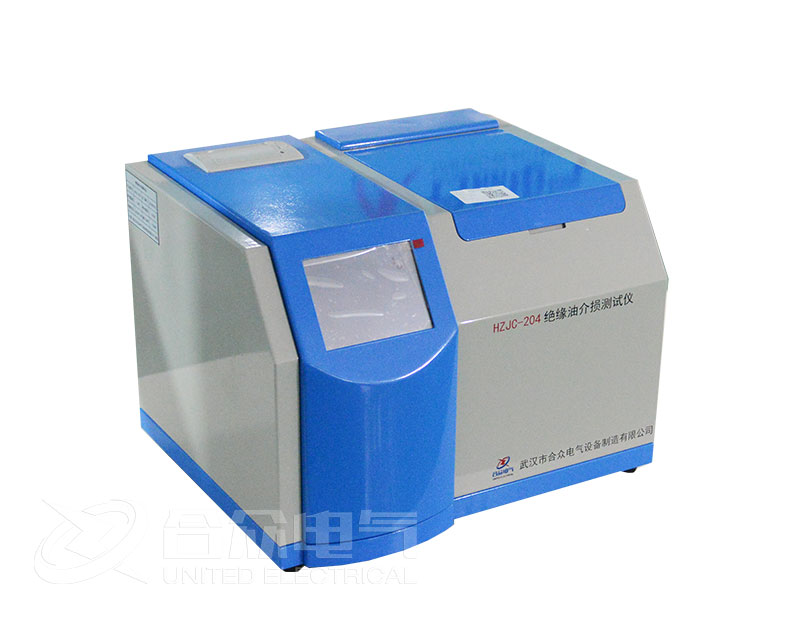

產品圖集

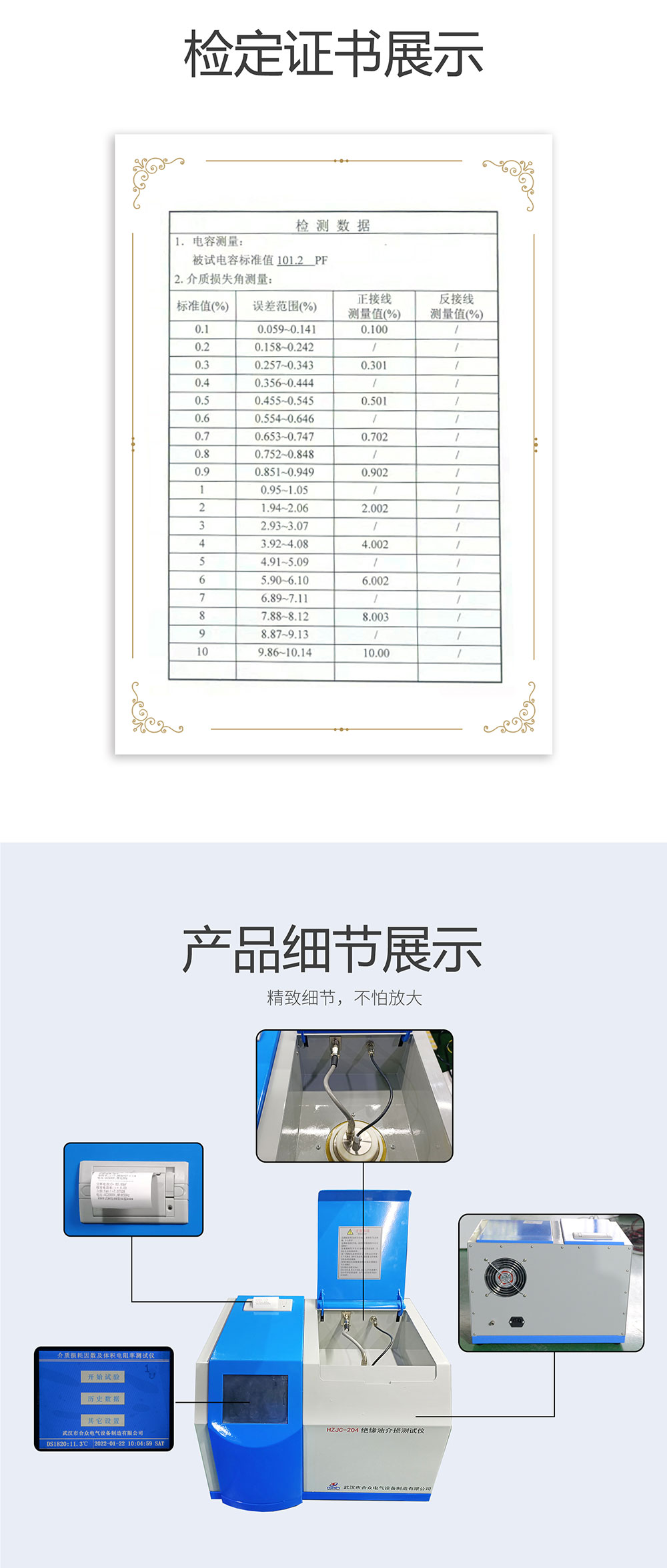

產品證書
