電力變壓器局部放電檢測試驗方法

  根據現場條件，將局放電源柜、隔離變壓器、調壓器等安放到試驗位置，并跟據被試變壓器的技術規范進行調試。

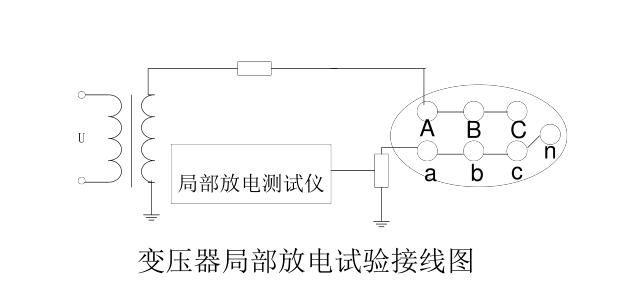

  測量接線

  試驗步驟

  1、根據激磁電壓計算結果，升壓校核被試變壓器各側電壓和隔離變壓器測量繞組電壓，并記錄校核數值。

  2、試驗工作試驗分相進行，每相試驗步驟如下：

  a)校準放電量，記錄局放儀各旋鈕位置、放電量表讀數和背景噪音。

  b)按試驗加壓程序的要求升壓、測量并記錄。

  c)測量完成后，降壓，斷電，倒換試驗接線。

  d)三相試驗均完成后，斷開試驗電源，拆除試驗接線，恢復被試變壓器原狀態，結束試驗。

  試驗預防與糾正措施

  a)如因試驗設備容量限制，電壓升不到Ui，可僅升到U，進行測量。

  b)如試驗中放電量超標或不穩定，應適當延長加壓時間進行觀察，并觀察起始放電電壓和熄滅電壓，以便綜合判斷。

  c)如放電量較小且穩定，可根據經驗適當縮短加壓時間。
