一、產品概述：

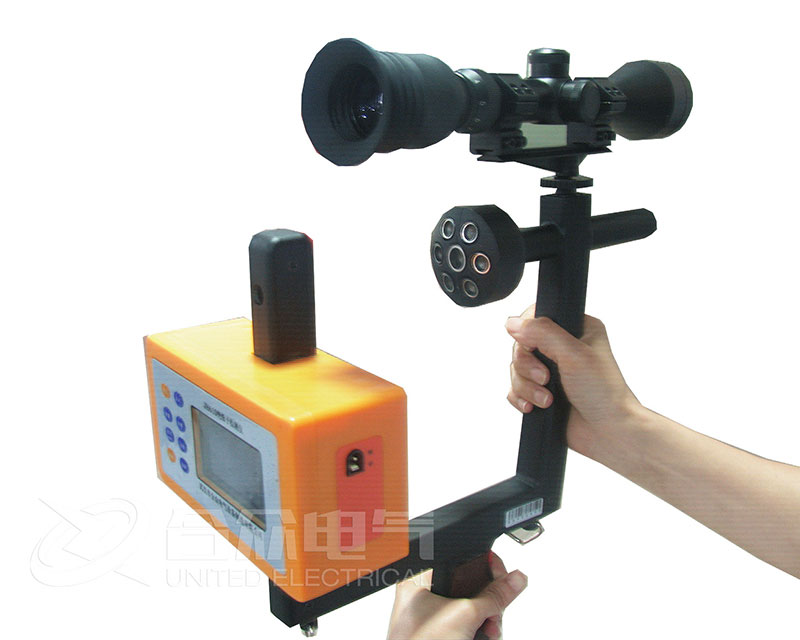

HZJY-503絕緣子測試儀，采用進口集成電路，根據部頒標準研制，是測量絕緣子的專用設備，處于國內領先水平。通過激光和光學瞄準相結合的定位系統來精準定位故障位置。特制的集波器對特征聲波進行收集后，由多個高頻傳感器接收并將其轉化為電信號，然后經主機對信號進行濾波、放大、整形、分析后，一路經音頻模擬送至耳機輸出，另一路經微處理器進行A/D轉換、分析處理后傳送至液晶屏顯示。同時將檢測到的數據由外部存儲器轉載至絕緣子故障智能診斷分析系統，進行下一步診斷分析判斷及管理存檔。

整個偵測過程不受環境影響，可在數秒內完成，不僅大大降低了勞動強度，而且安全方便，準確率高，為絕緣子的狀態檢修工作提供重要依據。執行標準：GB13398-2008,DL/T626-2005。

產品別名： 數字式高壓絕緣子測試儀、絕緣子絕緣電阻測試儀、零值絕緣子檢測儀、絕緣子零值測試儀。

二、產品特點：

1. 軍工級設計，輕便易攜;

2. 信號采集、處理分析能力強;

3. 專用USB存儲器，數據轉儲安全便捷;

4. 根據環境參數自動補償修正檢測數據;

5. 配合故障診斷分析系統，實現數據分析管理。

7. 全新的故障診斷分析系統，專用存儲器采集數據、基礎數據強大，比對分析效果佳。

產品參數

測量電壓	約5000V直流	量程范圍	0～1999MΩ
分辨率	1MΩ	基本誤差	±5%
電源	一節9V層疊電池	電源電流	約20mA
環境溫度	0℃～40℃	環境濕度	≤85%
外形尺寸	120×70×50mm3

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。

產品彩頁

絕緣子測試儀

產品附件

名稱	數量	單位
儀器主機	1	臺
激光器	1	臺
單筒瞄準鏡	1	個
高頻傳感器	1	個
溫濕度傳感器	1	個
說明書	1	本
檢驗報告	1	份
合格證	1	張

產品圖集

產品證書
