超低頻信號避免系統電容影響，能對高阻值故障進行定位。
發射機安全特性：高壓啟動閉鎖功能、允許短路輸出。
傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
一、產品概述：

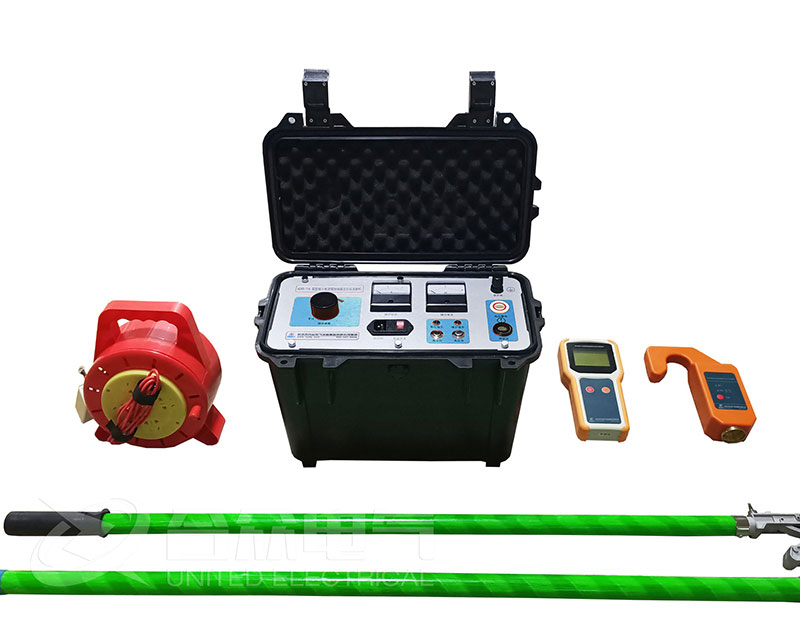

架空線小電流接地故障定位儀，適用于小電流接地系統架空線路接地故障的檢測及定位，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。架空線小電流接地故障定位儀，是一套便攜設備，可進行多條線路的接地故障定位。整套設備由發射機、傳感器、接收機組成。
在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線通訊向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。
二、產品特點：
1、適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
2、在線路停運后進行定位，特別適用于有電纜分支的故障線路。
3、施加高壓信號使故障重現，恒流信號穩定，易于檢測。
4、超低頻信號避免系統電容影響，能對高阻值故障進行定位。
5、發射機安全特性：高壓啟動閉鎖功能、允許短路輸出。
6、傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
7、傳感器和接收機無線信號傳輸，安全可靠。
8、發射機可使用市電、發電機或汽車逆變器供電，傳感器和接收機干電池供電。
9、發射機體積小，重量輕；傳感器為體積重量zui小化設計，方便沿線掛接；接收機手持式設計。
10、接收機采用大屏幕液晶顯示器，顯示線路電流波形和電流值。
1、定位精度：0.2米。
2、發射機輸出特性：
a)開路電壓8kV（相當于10kV線路的相電壓峰值，可根據用戶要求整定）；b)短路電流15mA；
c)輸出頻率1Hz。
3、傳感器與接收機的無線通訊距離：不小于30m。
4、發射機電源：AC 220V市電，可用發電機，汽車逆變器（輸出功率≥180W）。
5、發射機功率：zui高功率900W。
6、傳感器電源：3節5號堿性干電池。
7、接收機電源：5節5號堿性干電池。
8、體積：發射機350×210×300mm；傳感器180×100×35mm；接收機205 ×100×35mm
9、質量：發射機12kg；傳感器0.45kg；接收機0.45 kg
10、使用條件：溫度:-10℃~40℃，濕度5~90％RH，海拔<4500m。
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們將一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
1、定位精度：0.2米。
2、發射機輸出特性：
a)開路電壓8kV（相當于10kV線路的相電壓峰值，可根據用戶要求整定）；b)短路電流15mA；
c)輸出頻率1Hz。
3、傳感器與接收機的無線通訊距離：不小于30m。
4、發射機電源：AC 220V市電，可用發電機，汽車逆變器（輸出功率≥180W）。
5、發射機功率：zui高功率900W。
6、傳感器電源：3節5號堿性干電池。
7、接收機電源：5節5號堿性干電池。
8、體積：發射機350×210×300mm；傳感器180×100×35mm；接收機205 ×100×35mm
9、質量：發射機12kg；傳感器0.45kg；接收機0.45 kg
10、使用條件：溫度:-10℃~40℃，濕度5~90％RH，海拔<4500m。
