一、產品概述：

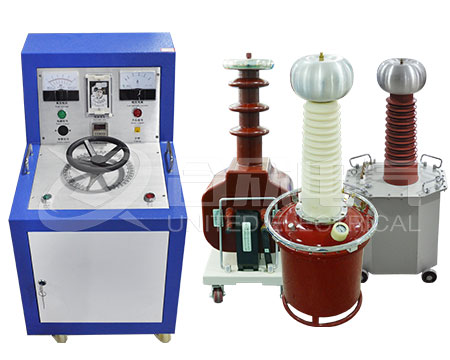

工頻耐壓試驗裝置手動控制，主要由耐壓測試手動控制箱和輕型高壓試驗變壓器組成，適用于各類電力電氣設備、電線電纜的交直流耐壓測試試驗。交直流耐壓測試儀具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門進行交直流耐壓測試的必備設備。

二、操作程序：

1、按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。

2、操作前應根據被試品的容量及電壓等級，調整好數字式電流繼電器（此過流參數是按用戶所選控制器的大輸出電流所制定，請勿超過大整定值）

3、合上電源開關，按下送電按鈕接觸器吸合，調壓器帶電電源信號燈滅，送電信號燈亮，此時可以進行升壓試驗。

4、緩慢順時針旋動調壓器手柄并密切注視電壓表（應以每秒3KV的速度升壓為宜）當升壓至被試品規定的耐壓值時應及時按下計時按鈕，并密切注視被試品情況。

5、當達到被試品規定的耐壓時間時臺（箱）內會發出報警聲，表示被試品耐壓合格，此時應將調壓器手柄逆時針方向旋動使調壓器歸零。并按下停止按鈕，切斷電源。

6、在升壓或耐壓試驗過程中，如出現過電壓，應及時逆時針旋動調壓器旋鈕使電壓回到規定值。

7、試驗過程中如電流表電流指示超出被試品規定的范圍，應立即停止升壓找出相關原因再行試驗。

8、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作使調壓器自動斷電，表示被試品不合格。此時應將調壓器回零，并將計時按鈕復位。以便下次操作。

產品參數

交直流耐壓測試儀手動控制臺參數：

容量	電源			輸出		操作方式	參考重量
	相數	（V）	（A）	（V）	（A）
2	1	220	9	0-250	8	手動	14
3	1	220	14	0-250	12	手動	16
5	1	220	23	0-250	20	手動	18
10	1	220	45	0-250	40	手動	50
15	2	380	39	0-430	35	手動	60
20	2	380	53	0-430	47	手動	65
25	2	380	66	0-430	58	手動	75
30	2	380	79	0-430	70	手動	85
50	2	380	132	0-430	116	手動電動	130
100	2	380	263	0-430	233		50
150	2	380	395	0-430	349		50
200	2	380	526	0-430	465		50
250	2	380	658	0-430	581	電動	50
300	2	380	789	0-430	698	電動	50

交直流耐壓測試儀試驗變壓器參數：

容量 KVA	低壓側		高壓側		測量變比	溫升℃	阻抗電壓％	空載電流％	重量 kg	外形尺寸長Х寬Х高 mmХmmХmm
	電壓 V	電流 A	電壓KV	電流 mA
	電壓 V	電流 A	電壓KV	電流 mA
1.5/50	1.5	200	7.5	50	30	500:1	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500:1	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500:1	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500:1	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500:1	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500:1	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500:1	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500:1	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000:1	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000:1	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000:1	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000:1	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000:1	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500:1	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500:1	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500:1	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500:1	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500:1	50	8	<4	140	600Х450Х1800
20/200	20	400	50	200	100	2000:1	50	8	<4	140	600Х600Х1900
30/200	30	400	75	200	150	2000:1	50	8	<4	160	700Х700Х1900
50/200	50	400	125	200	250	2000:1	50	8	<4	200	750Х750Х2000
50/300	50	400	125	300	166	3000:1	50	8	<4	230	750Х750Х2300
100/300	100	400	250	300	333	3000:1	55	8	<4	300	850Х850Х2500
200/300	200	400	500	300	666	3000:1	55	8	<4	350	900Х900Х2600
300/300	300	400	750	300	1000	3000:1	55	8	<4	420	950Х950Х2700

注：可根據用戶定做，非標產品，參數不在表格范圍內。
