一、產品概述：

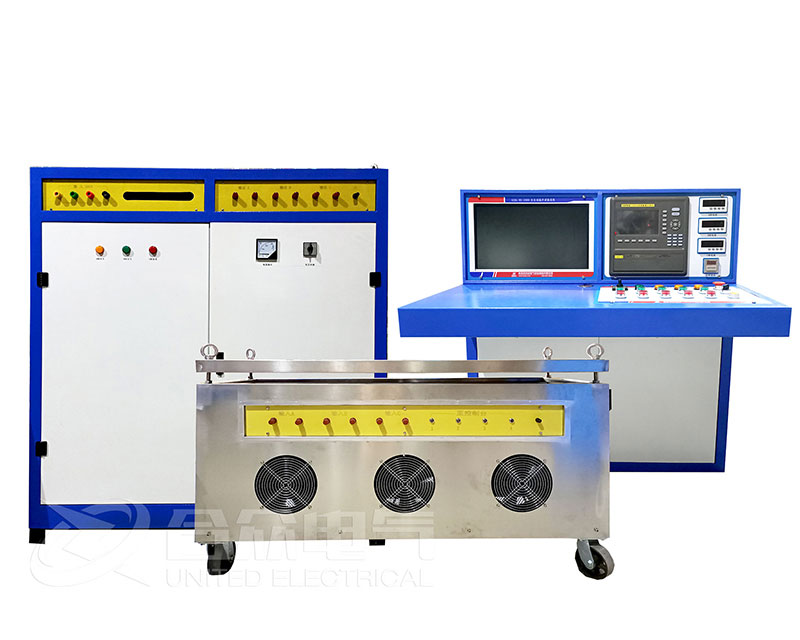

全自動高壓開關柜溫升試驗裝置 HZDL-WS-2000，主要應用于電力高壓開關等各類電力電氣設備的溫升試驗。帶有64路溫度監視、測量、記錄功能（可根據需要定制擴展），并能自動測試環境溫度，比較測試點溫度形成溫升溫度，超過設定溫度時自動報警。可以調閱任意一點的溫度和溫升值，測量誤差±1%，設備具有完善的保護措施，能夠實現長時間無人職守溫升檢測試驗。
二、產品特點：
1、具有零位起動保護功能；
2、試驗時間自主設定并有提醒功能；
3、電流設定后，產生偏差可分別自動調整；
4、電源、輸出電流均采用電腦軟件顯示，精度為0.5級；
5、電動控制升、降電壓，從而實現輸出電流的控制，控制精度可選；
6、工業級工控機控制。全自動智能型控制系統，無需人工干預測試；
7、系統自帶輸入電壓值，并實時顯示有功功率；
8、設定溫升范圍及參數后設備自動保持輸出電流值。并具備電流誤差可調節功能；
9、帶64路溫度監視、測量、記錄功能（可擴展），并能自動測試環境溫度，比較測試點溫度形成溫升溫度，超過設定溫度時自動報警。可以調閱任意一點的溫度和溫升值，測量誤差±1%；
10、控制臺殼體采用2mm冷軋鋼板制作，底板加厚，整體堅固結實， 內外均經過除銹、防銹處理，靜電噴塑，顏色為藍色、駝灰相間；
系統參數：
① 額定電壓：380V；
② 額定頻率：50Hz；
③ 線制：三相四線絕緣系統；
④ 系統總功率：60KW；
⑤ 系統總電流：157A；
⑥ 系統功率因素：cosΦ=0.8；
⑦ 系統自帶補償裝置。
主要部件參數：
(1)調壓器
①額定容量：20kVA；
②輸出電壓可調范圍：0-380 V；
③輸出電流可調范圍：0-52A；
④調壓方式：電動/手動；
⑤波形畸變率：≤3%；
⑥起始電壓：≤1％；
⑦短路阻抗：≤7％（在50％～100％調壓范圍內）；
⑧功率損耗低于1%，效率大于98%。
(2)干式升流器
①額定容量：20kVA；
②輸出線電壓：10V；
③輸出電流：0-2000A；
④空載損耗：＜4%；
⑤額定輸入電壓：380V；
⑥額定輸入電流：52A；
⑦額定輸出電壓：10V；
⑧額定輸出電流：2000A；
⑨短路阻抗：0-2000A時≤5%；
⑩輸出方式：每相獨立輸出；
?冷卻方式：干式，風冷；
?運行時間：額定電壓、額定電流下長期運行。
（3） 監控臺
①具有零位起動保護功能；
②試驗時間自主設定并有提醒功能；
③電流設定后，產生偏差可分別自動調整；
④電源、輸出電流均采用電腦軟件顯示，精度為0.5級；
⑤電動控制升、降電壓，從而實現輸出電流的控制，控制精度可選；
⑥工業級工控機控制。全自動智能型控制系統，無需人工干預測試；
⑦系統自帶輸入電壓值，并實時顯示有功功率；
⑧設定溫升范圍及參數后設備自動保持輸出電流值。并具備電流誤差可調節功能；
⑨帶64路溫度監視、測量、記錄功能（可擴展），并能自動測試環境溫度，比較測試點溫度形成溫升溫度，超過設定溫度時自動報警。可以調閱任意一點的溫度和溫升值，測量誤差±1%；
⑩控制臺殼體采用2mm冷軋鋼板制作，底板加厚，整體堅固結實， 內外均經過除銹、防銹處理，靜電噴塑，顏色為藍色、駝灰相間；
?控制臺設置電源、啟動、零位指示燈，分別用黃、紅、綠顏色；
?電流互感器準確級為0.5；
?控制臺設置有柜門，方便開啟，便于設備檢修。
（4）絕緣性能
①電源進線的電氣間隙≥20mm、爬電距離≥40mm；
②全自動溫升試驗系統電路不同極帶電部件之間，各電路帶電部件與地之間，在環境溫度為+25℃、濕度為45%～75%時，絕緣電阻為≥100MΩ。
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品售后服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
系統參數：
① 額定電壓：380V；
② 額定頻率：50Hz；
③ 線制：三相四線絕緣系統；
④ 系統總功率：60KW；
⑤ 系統總電流：157A；
⑥ 系統功率因素：cosΦ=0.8；
⑦ 系統自帶補償裝置。
主要部件參數：
(1)調壓器
①額定容量：20kVA；
②輸出電壓可調范圍：0-380 V；
③輸出電流可調范圍：0-52A；
④調壓方式：電動/手動；
⑤波形畸變率：≤3%；
⑥起始電壓：≤1％；
⑦短路阻抗：≤7％（在50％～100％調壓范圍內）；
⑧功率損耗低于1%，效率大于98%。
(2)干式升流器
①額定容量：20kVA；
②輸出線電壓：10V；
③輸出電流：0-2000A；
④空載損耗：＜4%；
⑤額定輸入電壓：380V；
⑥額定輸入電流：52A；
⑦額定輸出電壓：10V；
⑧額定輸出電流：2000A；
⑨短路阻抗：0-2000A時≤5%；
⑩輸出方式：每相獨立輸出；
?冷卻方式：干式，風冷；
?運行時間：額定電壓、額定電流下長期運行。
（3） 監控臺
①具有零位起動保護功能；
②試驗時間自主設定并有提醒功能；
③電流設定后，產生偏差可分別自動調整；
④電源、輸出電流均采用電腦軟件顯示，精度為0.5級；
⑤電動控制升、降電壓，從而實現輸出電流的控制，控制精度可選；
⑥工業級工控機控制。全自動智能型控制系統，無需人工干預測試；
⑦系統自帶輸入電壓值，并實時顯示有功功率；
⑧設定溫升范圍及參數后設備自動保持輸出電流值。并具備電流誤差可調節功能；
⑨帶64路溫度監視、測量、記錄功能（可擴展），并能自動測試環境溫度，比較測試點溫度形成溫升溫度，超過設定溫度時自動報警。可以調閱任意一點的溫度和溫升值，測量誤差±1%；
⑩控制臺殼體采用2mm冷軋鋼板制作，底板加厚，整體堅固結實， 內外均經過除銹、防銹處理，靜電噴塑，顏色為藍色、駝灰相間；
?控制臺設置電源、啟動、零位指示燈，分別用黃、紅、綠顏色；
?電流互感器準確級為0.5；
?控制臺設置有柜門，方便開啟，便于設備檢修。
（4）絕緣性能
①電源進線的電氣間隙≥20mm、爬電距離≥40mm；
②全自動溫升試驗系統電路不同極帶電部件之間，各電路帶電部件與地之間，在環境溫度為+25℃、濕度為45%～75%時，絕緣電阻為≥100MΩ。
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品售后服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
