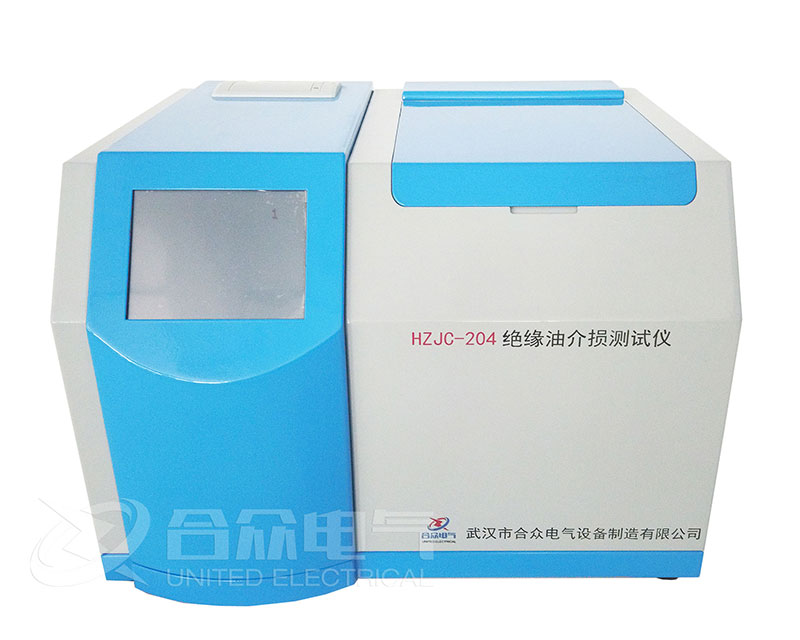

一、產品概述：

絕緣油介損測試儀 HZJC-204，是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精密儀器。執行標準：GB5654-2007。

產品別名：油介質損耗測試儀、絕緣油介質損耗測試儀、油介損測試儀、絕緣油介損測試儀。

二、產品特點：

1、該儀器內部采用全數字技術，全部智能自動化測量；

2、配備了大屏幕(240×180)液晶顯示器，全中文菜單，每一步驟都有中文提示；

3、測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。

產品參數

使用條件	-5℃～40℃RH＜80%	控溫誤差	±1℃
電源	AC220V±10%頻率無限制	控溫時間	室溫到90℃，小于20min
高壓輸出	1000~2200 V每隔200V	測量范圍	tgδ無限制 Cx 15PF～300PF Rx 10M～10T
輸出電流	25mA	精度	△tgδ：±(讀數×1.0%+0.020%) △Cx：±(讀數×1.0%+0.5PF) △Rx：±讀數×10%
容量	50VA；：	相對介電常數	εr自動計算
溫控感應爐	最大功率500W	體積電阻率	ρ自動計算
溫度控制范圍	<100℃	外形尺寸	450×310×360mm3
溫度測量誤差	±0.1℃	重量	18kg

附油杯參數：

高低壓之間距離	2mm	液體容量	約40ml
空杯電容量	60±2PF	電極材料	不銹鋼
最大測試電壓	工頻2000V	體積	70mm(D)×120mm(H)
空杯介損	tgδ＜1×10-4

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。

產品彩頁

絕緣油介損測試儀

產品附件

名稱	數量	單位
儀器主機	1	臺
電源線	1	根
專用測試線	1	套
保險管	3	只
打印紙	2	卷
說明書	1	本
檢驗報告	1	份
合格證	1	張

產品圖集

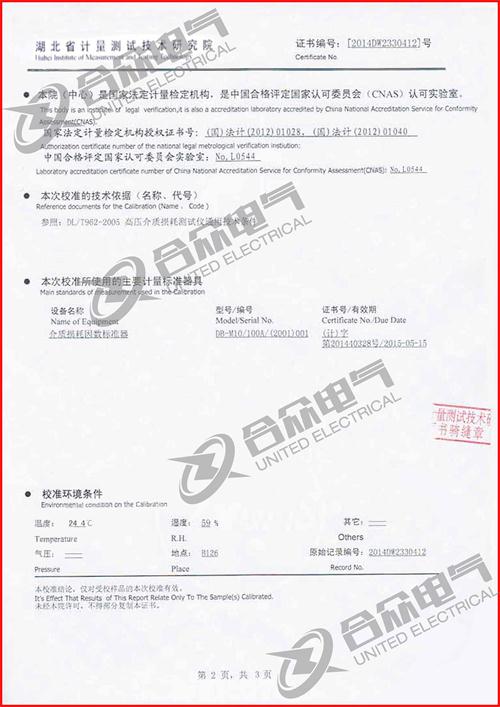

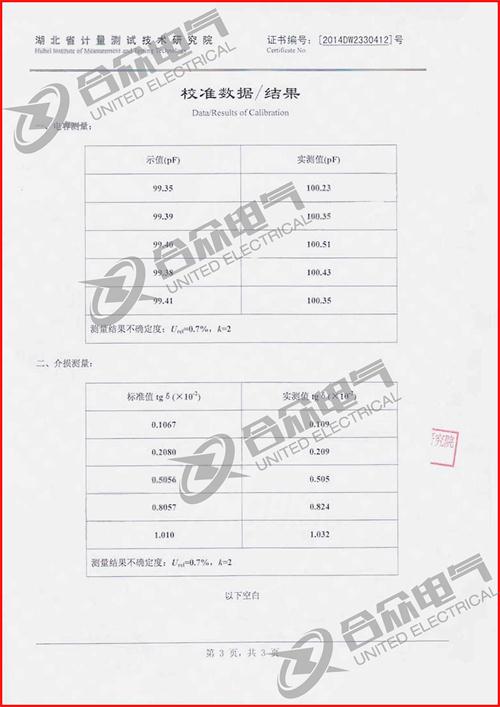

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
