一、產品概述：

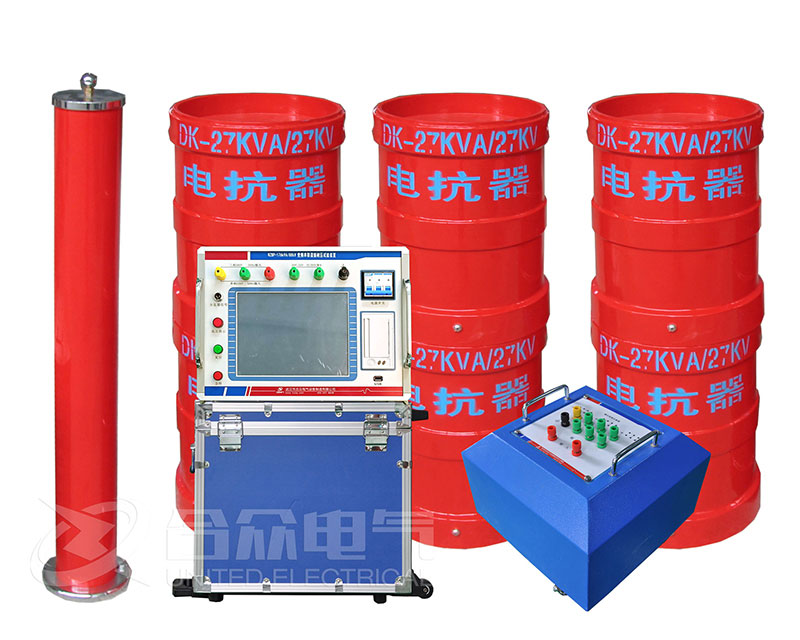

HZBP-DL-324kVA/54-324kV調頻式串聯諧振耐壓試驗裝置，滿足110kV支柱絕緣子，隔離開關耐壓試驗。本串聯諧振耐壓試驗裝置充分考慮用戶使用場景，針對用戶的實際使用條件進行設計，制造。
HZBP-DL-324kVA/54-324kV調頻式串聯諧振耐壓試驗裝置，適用于110kV隔離高壓開關型式試驗項目，試驗電壓為230kV+73kV=303kV，電容量約0.008uF。試驗電流I=1A，設計八節電抗器，分別使用四節電抗器串聯兩組并聯，電抗器單節為54kVA/54kV/1A/122H，系統總?cè)萘繛?24kVA。
二、產品功能參數：
1. 額定容量：324kVA;
2. 輸入電源：380V電壓，頻率為50Hz;
3. 額定電壓：54、324kV;
4. 額定電流：6、1A;
5. 工作頻率：30-300Hz;
6. 波形畸變率：輸出電壓波形畸變率≤1%;
7. 工作時間：額定負載下允許連續60min;過壓1.1倍;
8. 溫 升：額定負載下連續運行60min后溫升≤65K;
9. 品質因素：裝置自身Q≥30(f=45Hz);
10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
11. 測量精度：系統有效值1.5級;
三、配置一覽表：
|
序號 |
設備名稱 |
型號及規格 |
單位 |
數量 |
備注 |
|
1 |
激勵變壓器 |
HZLB-16kVA/15 kV |
臺 |
1 |
|
|
2 |
變頻電源 |
HZBP-16kW/380V |
臺 |
1 |
|
|
4 |
高壓電抗器 |
HZDK-54kVA/54kV |
臺 |
6 |
|
|
5 |
電容分壓器 |
FRC-330kV-700pF |
套 |
1 |
|
|
8 |
試驗連接線 |
HZRC-324-324 |
套 |
1 |
|
|
11 |
高壓屏蔽線 |
HZPB-330*1 |
根 |
2 |
|
|
16 |
均壓環 |
HZJY-330 |
套 |
2 |
|
1. 激勵變壓器HZLB-16kVA/15kV
a) 額定容量：16kVA;
b) 輸入電壓：400V，單相;
c) 輸出電壓：15 kV
d) 結 構：干式
e) 重 量：約40kg;
2. 變頻電源HZBP-16kW/380V
a) 額定輸出容量：16kW
b) 工作電源：380V，工頻
c) 輸出電壓：0 – 400V，單相，
d) 額定輸入電流：42A
e) 額定輸出電流：42A
f) 輸 出 波 形：正弦波
g) 電壓分辨率： 0.01kV
h) 電壓測量精度：0.5%
i) 頻率調節范圍：30 – 300Hz
j) 頻率調節分辨率：≤0.1Hz
k) 頻率穩定度： 0.1%
l) 運 行 時 間：額定容量下連續60min
m) 額定容量下連續運行60min元器件最高溫升≤65K;
n) 噪 聲 水 平：≤50dB
1. 高壓電抗器 HZDK-54kVA/54kV
a) 額定容量：54kVA;
b) 額定電壓：54kV;
c) 額定電流：1A;
d) 電感量：122H
e) 品質因素：Q≥30 (f=45Hz);
f) 結 構：干式;
g) 重 量：約68kg;
2. 電容分壓器HZFY-330 kV -700 pF
a) 額定電壓：330kV
b) 高壓電容量：700pF
c) 介質損耗：tgσ≤0.5%;
d) 分 壓 比：10000：1
e) 測量精度：有效值1.5級;
f) 兩節串聯，可用一節單獨使用
g) 重 量：約80kg
|
序號 |
資料名稱 |
單位 |
數量 |
備 注 |
|
1 |
出廠試驗報告 |
份 |
1 |
|
|
2 |
成套裝置使用說明書 |
份 |
1 |
|
|
3 |
產品合格證和用戶意見卡 |
套 |
1 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
1. 激勵變壓器HZLB-16kVA/15kV
a) 額定容量：16kVA;
b) 輸入電壓：400V，單相;
c) 輸出電壓：15 kV
d) 結 構：干式
e) 重 量：約40kg;
2. 變頻電源HZBP-16kW/380V
a) 額定輸出容量：16kW
b) 工作電源：380V，工頻
c) 輸出電壓：0 – 400V，單相，
d) 額定輸入電流：42A
e) 額定輸出電流：42A
f) 輸 出 波 形：正弦波
g) 電壓分辨率： 0.01kV
h) 電壓測量精度：0.5%
i) 頻率調節范圍：30 – 300Hz
j) 頻率調節分辨率：≤0.1Hz
k) 頻率穩定度： 0.1%
l) 運 行 時 間：額定容量下連續60min
m) 額定容量下連續運行60min元器件最高溫升≤65K;
n) 噪 聲 水 平：≤50dB
1. 高壓電抗器 HZDK-54kVA/54kV
a) 額定容量：54kVA;
b) 額定電壓：54kV;
c) 額定電流：1A;
d) 電感量：122H
e) 品質因素：Q≥30 (f=45Hz);
f) 結 構：干式;
g) 重 量：約68kg;
2. 電容分壓器HZFY-330 kV -700 pF
a) 額定電壓：330kV
b) 高壓電容量：700pF
c) 介質損耗：tgσ≤0.5%;
d) 分 壓 比：10000：1
e) 測量精度：有效值1.5級;
f) 兩節串聯，可用一節單獨使用
g) 重 量：約80kg
|
序號 |
資料名稱 |
單位 |
數量 |
備 注 |
|
1 |
出廠試驗報告 |
份 |
1 |
|
|
2 |
成套裝置使用說明書 |
份 |
1 |
|
|
3 |
產品合格證和用戶意見卡 |
套 |
1 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 調頻式串聯諧振耐壓試驗裝置 324kVA/54-324kV 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 調頻式串聯諧振耐壓試驗裝置 324kVA/54-324kV 相關技術方案及服務支持。
