一、產品概述：

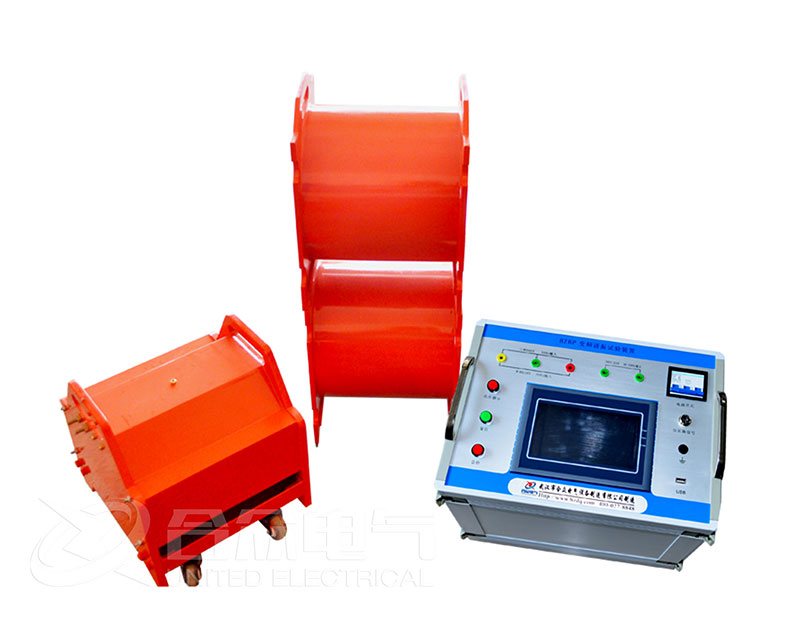

電容式電壓互感器(CVT)在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理?xiàng)l件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，HZBP-CVT校驗用諧振升壓裝置，是國內先用于現場校驗的可調式諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。

產品別名：諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備。

二、產品特點：

1、輸出電壓電流波形良好，失真度小于0.5%

2、需要電容量小，所需電源容量為試驗容量的1/Q倍，而Q值可以做到20～60

3、不需要過壓保護，當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞

4、便于現場搬，該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用

5、保護功能完善，具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

產品參數

使用條件	環境溫度：10℃~+40℃ 相對濕度：≤90%
工作電源	AC220(單相)±10% 50HZ±5%
變頻電源容量	5KVA(2臺電抗器) 5KVA(4臺電抗器) 10KVA(6-8臺電抗器)
勵磁變?nèi)萘?	5KVA 10KVA
額定輸入電流	22.7A 45.4A
額定輸出電壓	76.2KV(2臺電抗器) 152.4KV(4臺電抗器) 209.6KV(6臺電抗器) 303.1KV(8臺電抗器)
額定輸出電流	0.5A 1A
單臺電抗器耐壓	40KV 60KV
單臺電抗器容量	20KVA 40KVA 60KVA

型號參數對應表

產品型號	35/0.5	66/0.5	110/0.5	110/1	220/0.5	220/1	330/0.5	330/1	500/0.5	500/1
調壓控制箱容量	5KVA	5KVA	5KVA	5KVA	6KVA	10KVA	10KVA	15KVA	10KVA	15KVA
額定高壓(KV)	24.2	45.7	76.2	76.2	152.4	152.4	209.6	228.6	303.1	346.4
電抗器數量	1	1	2	2	4	4	6	4	8	6
單臺電抗器耐壓	40KV	50KV	40KV	40KV	40KV	40KV	60KV	40KV	40KV	60KV
單臺電抗器容量	20KVA	25VA	20KVA	40KVA	20KVA	40KVA	20KVA	60KVA	20KVA	60KVA

產品型號	典型適用范圍
GDTF(C)-35/0.5	電壓等級為35KV，電容量小于等于0.04UF的所有CVT
GDTF(C)-66/0.5	電壓等級為66KV，電容量小于等于0.04UF的所有CVT
GDTF(C)-110/0.5	電壓等級為110KV,電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-110/1	電壓等級為110KV，電容量小于等于0.04UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-220/0.5	電壓等級為220KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-220/1	電壓等級為220KV，電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-330.0.5	電壓等級為330KV，電容量小于等于0.0075UF的所有CVT,使用兩節電抗器串聯
GDTF(C)-330/1	電壓等級為330KV，電容量小于等于0.015UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-500/0.5	電壓等級為500KV，電容量小于等于0.005UF的所有CVT，使用兩節電抗器串聯
GDTF(C)-500/1	電壓等級為500KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯

產品彩頁

產品附件

名稱	數量	單位
變頻電源	1	臺
激勵變壓器	1	臺
電抗器	2～8	臺
分壓器	1	臺
負載電容	1	臺
分壓器信號線	1	根
專用連接線	若干	根
說明書	1	本
檢驗報告	1	份
合格證	1	張

產品圖集

變頻串聯諧振耐壓裝置 12.02發貨
變頻串聯諧振耐壓試驗裝置發貨現場
變頻諧振裝置客戶驗收
變頻諧振裝置客戶驗收

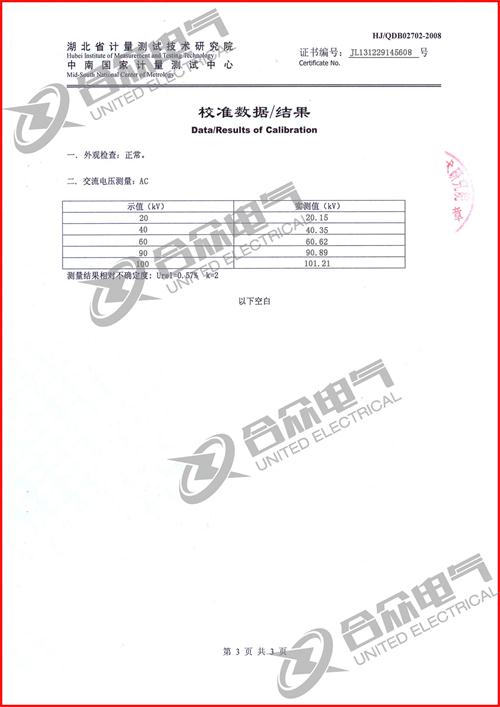

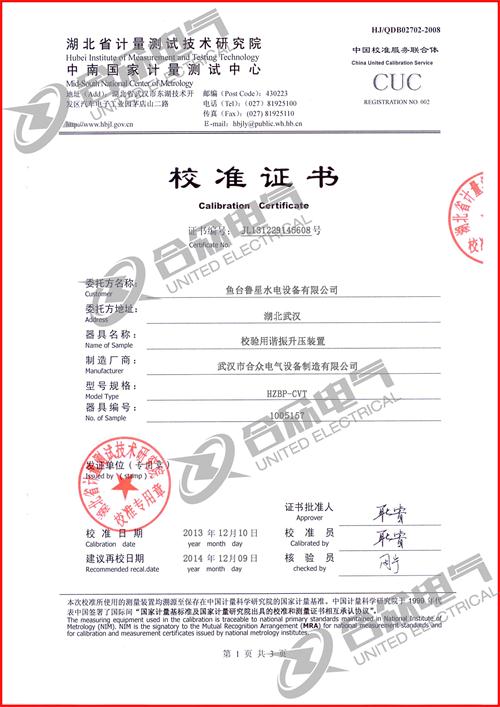

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
