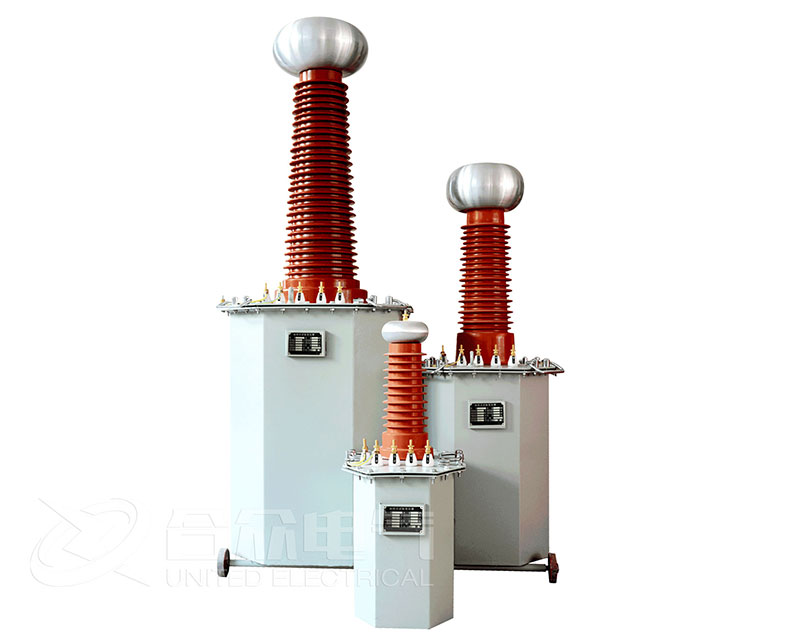

油浸式工頻交流試驗變壓器 YDJ

油浸式工頻交流試驗變壓器，適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

1、油浸試驗變壓器結構緊湊、穩定耐用、價格低廉。

2、接線簡單直觀，使用方便

3、絕緣可靠性好，外形美觀

注：: 撥打免費服務熱線400-027-8848，獲取更多詳情價格、技術支持服務！

簡介
參數
附件
證書
資料下載
售后保障
產品彩頁
方案
操作視頻

一、產品概述：

YDJ(G)油浸式輕型交流高壓試驗變壓器是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的TDM(G)型交直流高壓試驗變壓器是在YDJ(G)系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。

YDJ-油浸式工頻交流試驗變壓器，鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

YDJ-油浸式工頻交流試驗變壓器，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

產品別名：工頻耐壓試驗又稱為交流耐壓諧振裝置、工頻交流試驗變壓器、串聯諧振變壓器、串聯諧振試驗設備、交流耐壓試驗設備、電纜耐壓試驗設備、GIS交流耐壓試驗裝置、調頻串聯諧振耐壓試驗裝置、變頻串聯諧振試驗裝置、發電機交流耐壓試驗裝置、交聯電纜交流耐壓試驗裝置、變頻串聯諧振試驗變壓器、工頻諧振耐壓試驗設備。

二、產品特點：

1、油浸試驗變壓器結構緊湊、穩定耐用、價格低廉。

2、接線簡單直觀，使用方便

3、絕緣可靠性好，外形美觀

產品參數

型號參數對應表

型號	容量 (KVA)	高壓電壓（KV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (KVA)	高壓電壓（KV）	高壓電流（mA)）	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
1.5/50	1.5	50	30	200	7.5	500	10
3/50	3	50	60	200	15	500	10
5/50	5	50	100	200	25	500	10
10/50	10	50	200	200	50	500	10
20/50	20	50	400	400	50	500	10
30/50	30	50	600	400	75	500	10
50/50	50	50	1000	400	125	500	10
5/100	5	100	50	200	25	1000	10
10/100	10	100	100	200	50	1000	10
20/100	20	100	200	400	50	1000	10
300/200	300	200	1500	400	750	2000	10
50/300	50	300	170	400	125	3000	10
注：可根據用戶需求個性化定制。

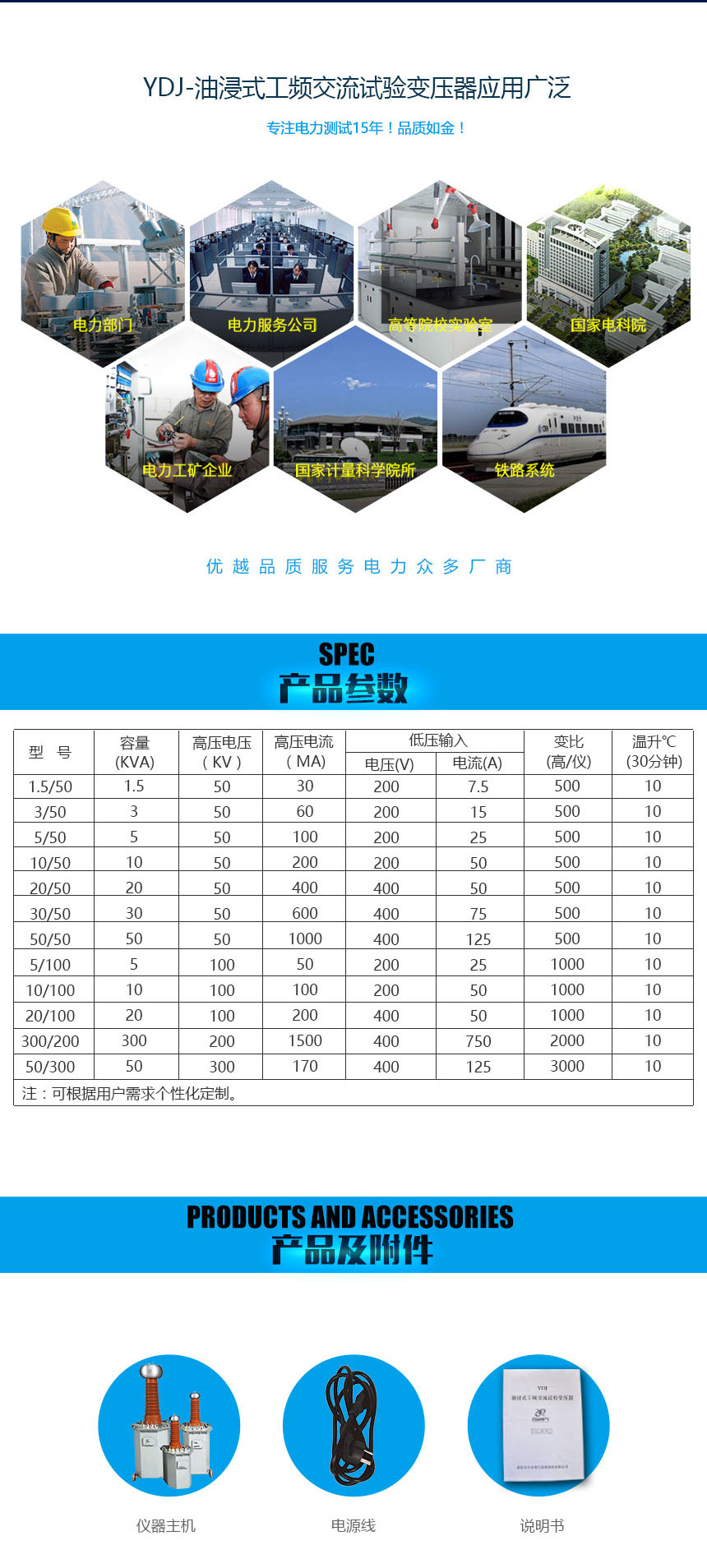

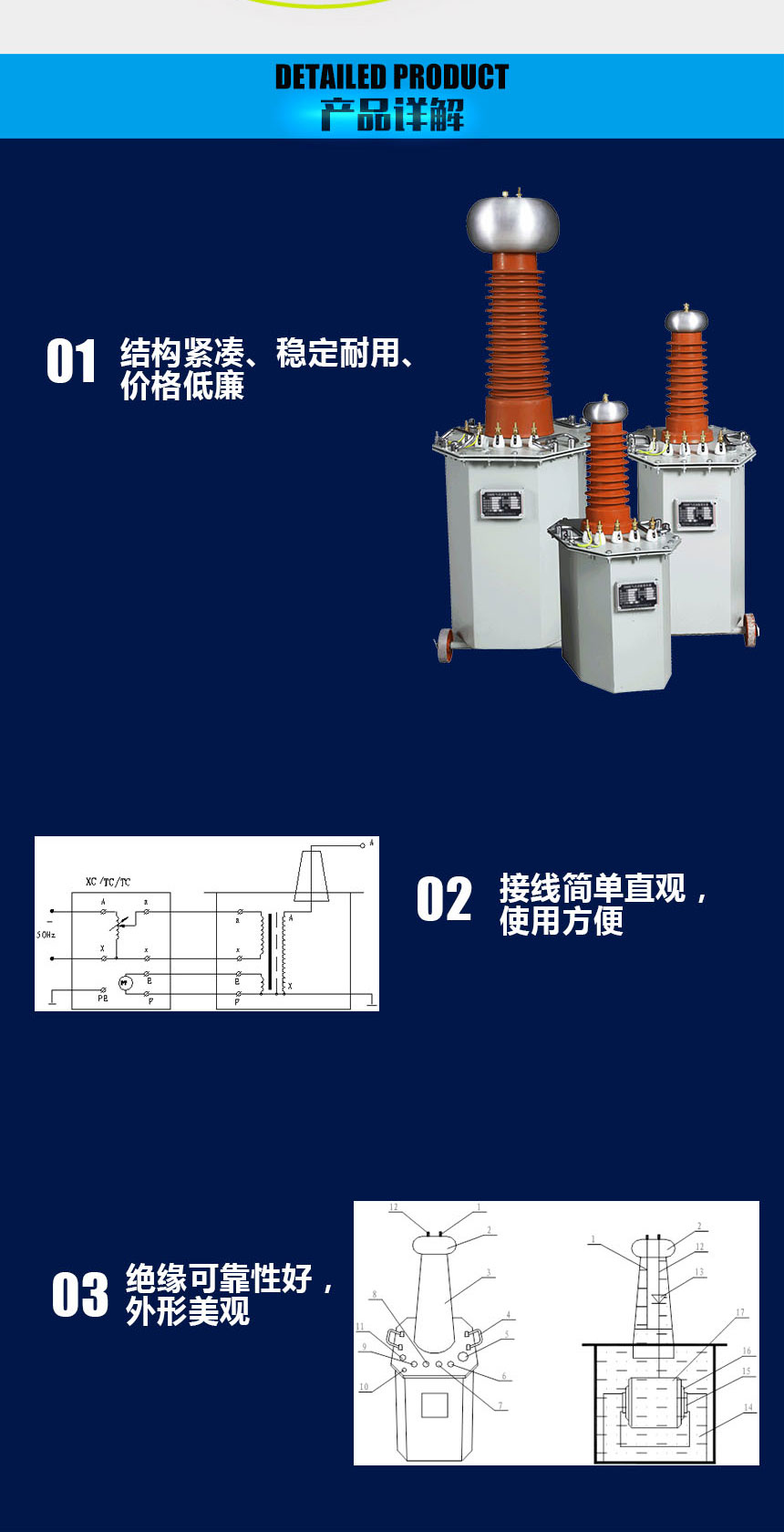

產品彩頁

油浸式工頻交流試驗變壓器

產品附件

名稱	數量	單位
說明書	1	本
檢驗報告	1	份
合格證	1	張

產品圖集

工頻試驗變壓器智能型工頻耐壓試驗裝置
高壓試驗變壓器試驗變工頻耐壓試驗裝置
串級式試驗變壓器
無局放試驗變壓器試驗現場

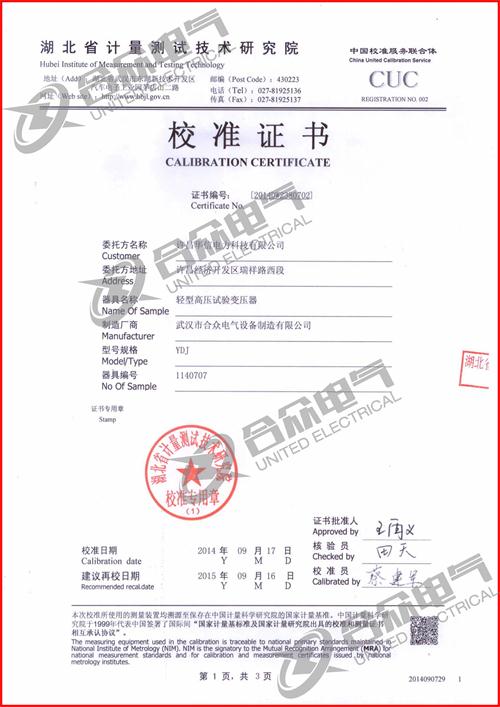

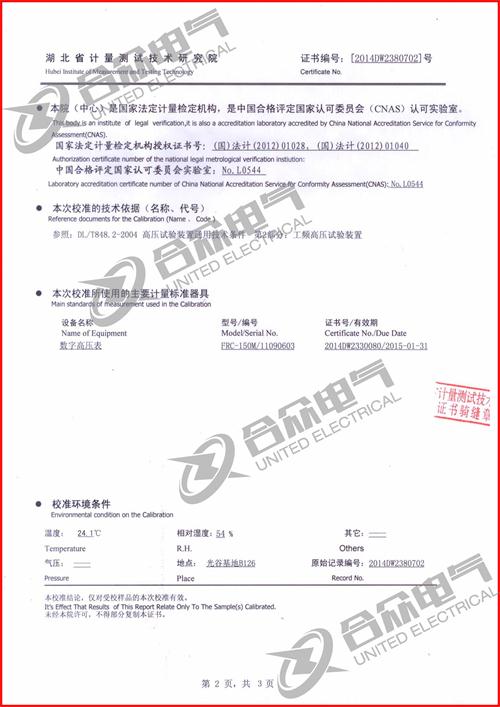

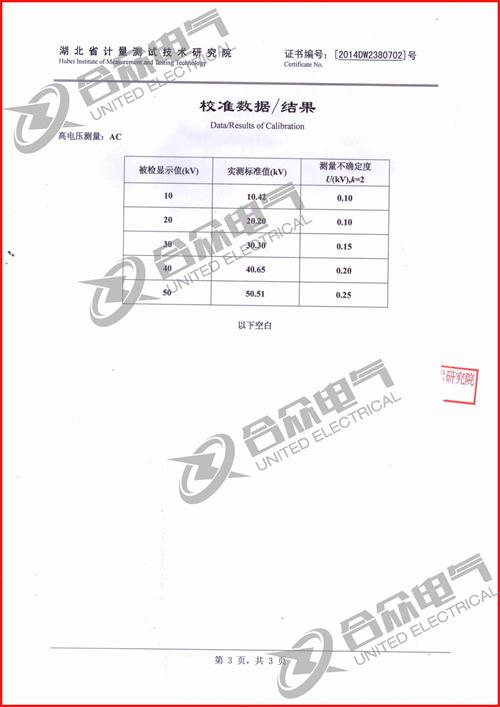

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。

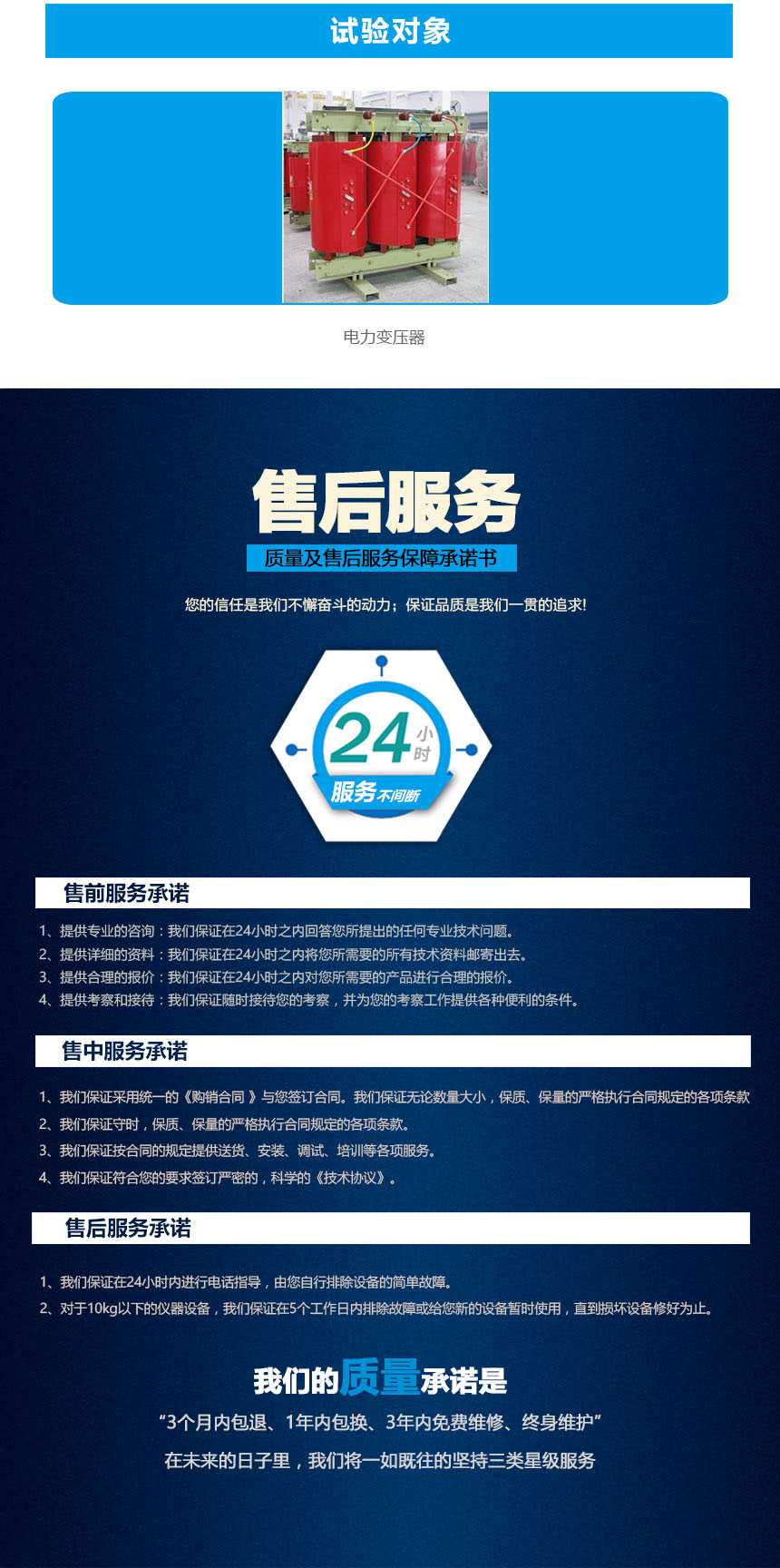

售后保障
