手持回路電阻測試儀工作原理及應用

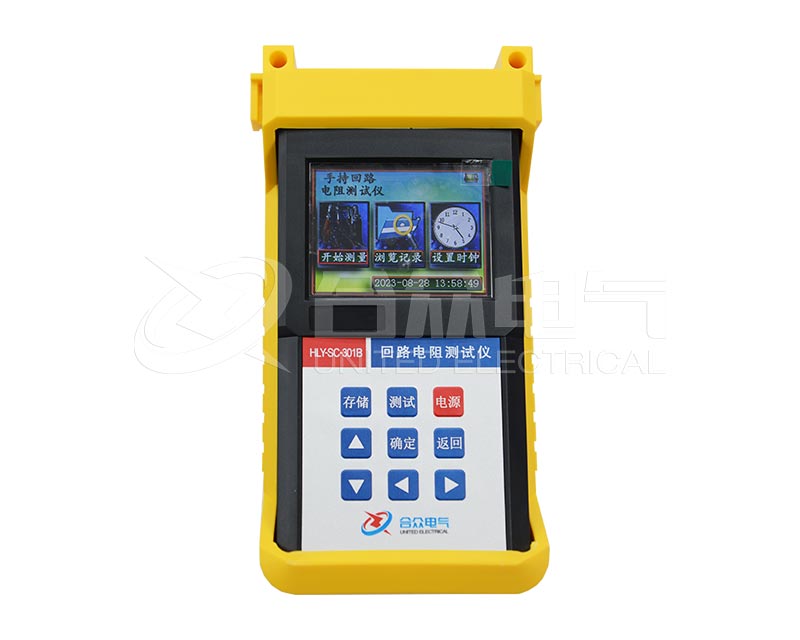

手持回路電阻測試儀是電力系統中用于測量開關、斷路器、母線等高壓設備接觸部位回路電阻的重要工具。它的核心目的是檢測這些連接點的導電性能是否良好,是否存在因接觸不良、氧化、松動等原因?qū)е碌碾娮璁惓T龃螅瑥亩A(yù)防設備過熱、損壞甚至引發事故。
我將為您詳細介紹其關鍵信息:
核心功能與原理
功能: 精確測量微歐級(μΩ) 的直流電阻,典型范圍從0.1μΩ到數毫歐。
原理: 采用經典的四線法(開爾文電橋法) 測量。儀器輸出一個較大的恒定直流電流(通常為50A,100A,甚至更高),同時通過另外兩根獨立的測量線,檢測被測回路兩端的電壓降。通過 歐姆定律(R=U/I) 計算出電阻值。這種方法能有效消除測試線本身電阻和接觸電阻對測量結果的影響,確保高精度。
手持回路電阻測試儀主要用于測量通流導體的連接質量,其應用幾乎覆蓋了所有中高壓電力系統的導電回路:
1. 高壓開關類(最核心的應用)
斷路器(油、真空、SF?等): 測量其主回路的接觸電阻,即動、靜觸頭在合閘狀態下的接觸電阻。這是判斷斷路器導電性能是否良好的黃金標準。
隔離開關(刀閘): 測量合閘后兩片閘刀與靜觸頭之間的接觸電阻。由于隔離開關操作頻繁且暴露在空氣中,易氧化,此項測試尤為重要。
接地開關: 檢查其閉合后的導通性能。
負荷開關: 與斷路器類似。
2. 母線及連接系統
母線(銅排、鋁排)連接處: 檢查螺栓連接、焊接或壓接點的電阻。
套管與引線連接: 如變壓器、GIS的套管連接。
電纜接頭與終端: 檢查中高壓電纜中間接頭、終端頭的制作和安裝質量。
發電廠、變電站內任何重要的螺栓連接、線夾、設備線夾等。
3. 其他特殊應用
軌道交通: 測量機車受電弓與接觸網的接觸電阻、軌道連接電阻等。
大型電機/發電機: 檢查電刷、滑環、繞組連接的電阻。
防雷接地: 雖然主要用接地電阻測試儀,但也可用于測量引下線與接地體連接點的導通電阻(需用低電阻測試模式)。
工業冶煉: 檢查電解槽、電爐等大電流設備的連接。
核心判斷邏輯: 任何需要通過大電流、且連接可靠性會影響設備安全、效率或壽命的部位,都適用于回路電阻測試。
