避雷器放電計數器，通常簡稱“計數器”，是安裝在閥式避雷器（特別是碳化硅避雷器）或帶間隙的金屬氧化物避雷器底部的一個重要附件。

1. 功能與作用

核心功能：記錄避雷器在運行過程中動作（放電）的次數。

主要作用：

運行監測：為運維人員提供避雷器是否動作、動作頻繁程度的直觀數據。是判斷電力線路遭受過電壓（如雷擊、操作過電壓）情況的重要依據。

狀態評估：動作次數是評估避雷器老化程度、剩余壽命以及所在線路絕緣配合情況的一個參考指標。異常頻繁的動作可能預示系統存在過電壓問題或避雷器本身性能下降。

事故分析：在發生雷擊事故后，通過檢查各線避雷器的動作次數，可以幫助定位雷擊大致范圍和判斷事故性質。

2. 工作原理

計數器串聯在避雷器的接地引下線中。當避雷器動作時，強大的沖擊電流（通常為幅值很高的短時脈沖）會通過接地線。

閥式/帶間隙避雷器：在正常運行時，其間隙是絕緣的，只有發生過電壓擊穿間隙時，才有工頻續流或沖擊電流通過。計數器正是記錄這些間隙擊穿放電的次數。

計數器內部機制：利用沖擊電流產生的磁場、熱量或電磁力，驅動機械機構（如簧片、棘輪）使數字碼盤進位一次，從而實現計數。現代電子式計數器則采用電磁感應或羅氏線圈獲取信號，進行電子計數和存儲。

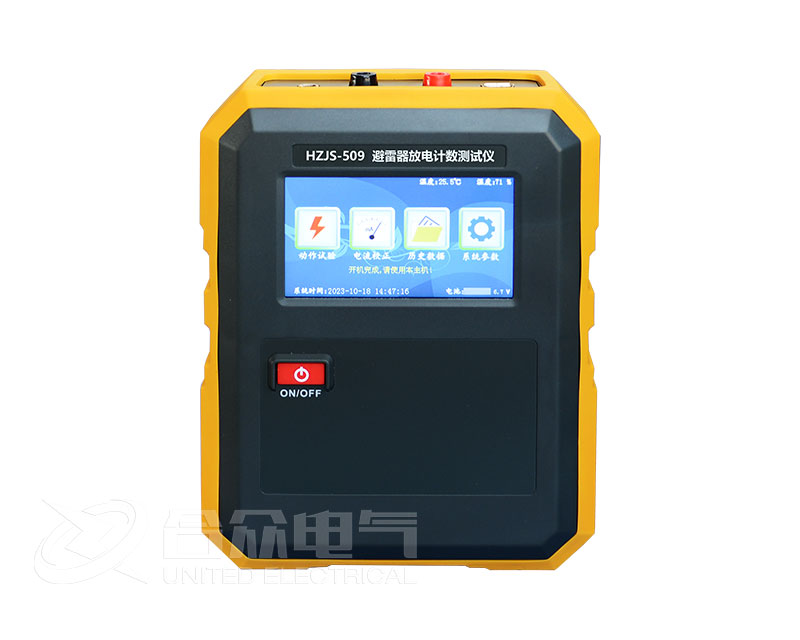

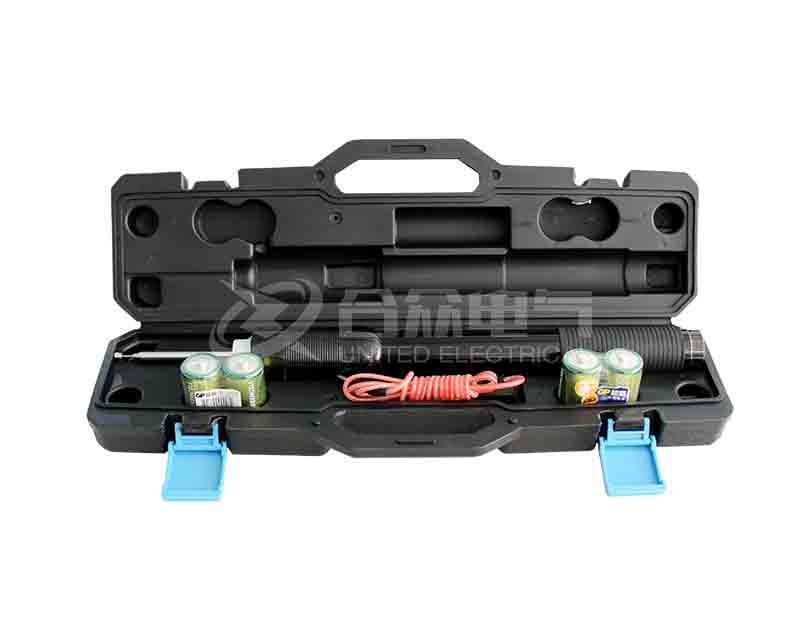

由于計數器長期處于戶外，可能因潮濕、灰塵、機械卡澀等原因失效（該動不動，或不動亂動），因此需要定期進行檢驗。避雷器放電計數器測試儀就是專門用于現場檢驗計數器動作是否正常的便攜式儀器。

避雷器放電計數器測試儀功能與目的

模擬避雷器動作：產生一個與真實避雷器放電電流波形和能量相似的標準沖擊電流，注入計數器。

驗證性能：檢查計數器的動作可靠性（每次注入信號，計數器應準確加1）和歸零功能（如果可歸零）。

確保監測有效性：保證計數器這個“黑匣子”記錄的數據真實可信，是運維工作中重要的校驗環節。

避雷器放電計數器測試儀工作原理與測試過程

信號生成：儀器內部通過電容充放電或電力電子電路，產生一個標準的 8/20μs 沖擊電流波形（模擬雷電波），電流幅值通常在 100A 左右（如 50A、100A、150A 等檔位，需匹配計數器型號）。

接線：將測試儀的輸出端（高壓側）接至避雷器的高壓端（或通過專用夾具接在計數器上端引線），接地端與計數器的接地端（及大地）可靠連接。

測試：設置好電流幅值后，啟動測試。儀器釋放沖擊電流，該電流流過計數器。

觀察判斷：測試人員觀察計數器是否準確跳動一次。可連續測試3-5次，檢查其連續動作的可靠性。

避雷器放電計數器測試儀特點

便攜式設計：體積小、重量輕，便于現場使用。

內置電源：通常使用可充電電池，無需現場交流電源。

可調輸出：具備多檔電流輸出，以測試不同靈敏度的計數器。

安全可靠：輸出電壓較低（僅用于產生電流），但輸出端為脈沖高電流，操作仍需遵循安全規程。
