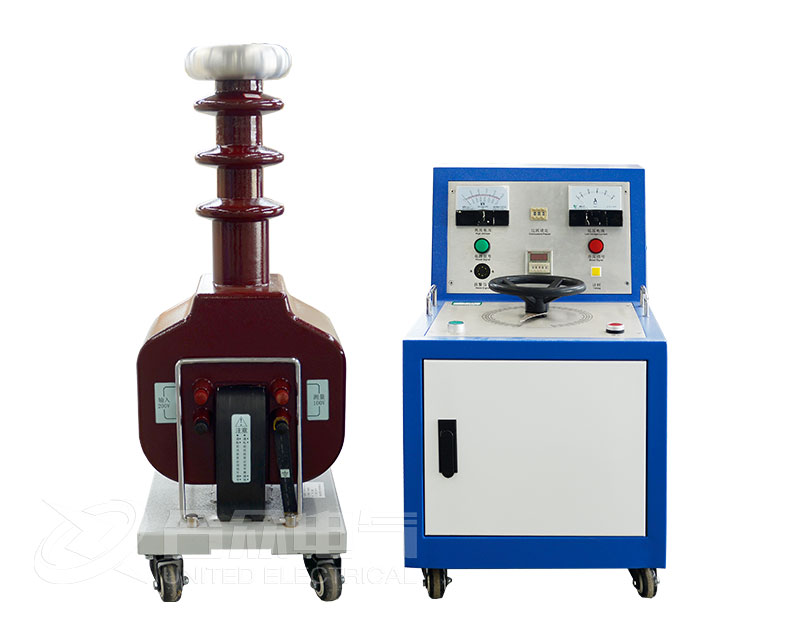

工頻耐壓成套試驗裝置的組成

一套標準的工頻耐壓成套試驗裝置主要由以下幾個核心部件組成，它們協同工作，以完成高壓絕緣強度試驗。

1. 核心部件：

試驗變壓器： 裝置的心臟。其作用是將市電（如220V/380V）升壓到試驗所需的高電壓（如50kV, 100kV, 200kV等）。根據絕緣方式，可分為：

油浸式試驗變壓器： 容量大，散熱好，常用于大功率、高電壓的固定實驗室。

干式試驗變壓器： 重量輕，便于移動，無滲漏風險，適合現場試驗，但容量通常較小。

充氣式試驗變壓器： 內部充入SF6等惰性氣體，絕緣性能好，體積小，更環保，是當前的主流趨勢。

調壓器： 用于平滑、連續地調節施加在試驗變壓器初級的電壓，從而控制輸出高壓。主要類型有：

自耦調壓器： 結構簡單，經濟實惠，用于小容量裝置。

電動柱式調壓器： 調壓范圍寬，波形畸變小，容量大，是大多數成套裝置的首選。

電子式調壓器（晶閘管調壓）： 無機械觸點，調節速度快，可遠程精密控制，但價格較高，可能引入諧波。

測量系統： 用于精確測量施加的高電壓。

高壓測量回路（直接測量）： 在試驗變壓器高壓繞組末端串接標準高壓分壓電阻或電容，通過測量低壓臂的電壓，按比例計算出高壓值。這是最精確的方法。

低壓測量（間接測量）： 通過測量試驗變壓器的初級電壓，再乘以變比來估算高壓。此方法精度較低，受變壓器負載和磁化特性影響，一般僅作參考。

控制系統： 裝置的大腦和指揮中心。通常為一個控制箱或控制臺，集成了：

調壓器驅動電機的啟停控制。

電壓、電流的顯示儀表（數字式或指針式）。

過流、過壓、零位等保護電路。

計時器，用于設定和監控試驗時間。

聲光報警裝置，提示試驗狀態。

2. 保護與輔助部件：

保護電阻： 串聯在高壓輸出回路中，用于限制試品擊穿時的短路電流，保護試驗變壓器和測量系統。

球隙器： 一種過電壓保護裝置，設定一個略高于試驗電壓的擊穿電壓，當意外過壓時，球隙擊穿放電，保護試品。

限流電阻： 與球隙器串聯，限制其放電電流。

接地系統： 確保所有設備外殼和非帶電部分可靠接地，保證人員和設備安全。

工頻耐壓成套試驗裝置的選型

選型是確保試驗有效、安全、經濟的關鍵。需要綜合考慮以下幾個核心參數：

1. 額定輸出電壓 (kV)：

這是最重要的參數。選擇的裝置最高電壓必須高于您所需進行的最高試驗電壓。

依據標準：根據國家標準（如GB/T 16927, DL/T 474等）或行業標準，確定被測試設備的工頻耐壓試驗值。例如，10kV開關柜的交流耐壓值為42kV。

安全裕量： 建議留有15%-20%的裕量。例如，若最高試驗電壓為50kV，建議選擇額定電壓為60kV或75kV的裝置。

2. 額定容量 (kVA)：

容量決定了裝置帶負載的能力，尤其是在測試電容性試品（如電纜、長母線、大型發電機）時至關重要。

計算公式： P = U2 × ω × Cx × 10?3 (kVA)

P：所需容量 (kVA)

U：試驗電壓 (kV)

ω：角頻率 (2πf, f=50Hz)

Cx：試品的電容量 (μF)，通常可以從設備出廠報告或通過測量得到。

估算方法： 如果無法獲知精確電容量，可參考同類設備的經驗值。對于電容電流較大的試品，必須進行容量計算，否則電壓無法升到預定值。

通用規則： 對于一般的開關、絕緣子等小電容試品，可選擇1~5kVA的裝置；對于長電纜、GIS、變壓器等，可能需要25kVA甚至上百kVA的裝置

3. 電源類型：

根據使用現場的電源情況選擇單相（220V）或三相（380V）輸入。大容量裝置通常需要三相電源。

4. 使用環境：

固定實驗室： 可選擇容量大、體積也較大的油浸式或充氣式設備。

現場移動使用： 優先選擇重量輕、體積小的干式或充氣式設備，即“便攜式工頻耐壓試驗裝置”。

5. 功能與智能化需求：

基本型： 手動調壓，指針表計，機械計時，滿足基本試驗需求。

智能型： 微機控制，彩色觸摸屏，自動升壓、計時、降壓，自動記錄和判斷試驗結果，可存儲和打印試驗報告，具備完善的保護和安全聯鎖功能。對于頻繁、高標準試驗的實驗室，智能型是提高效率和可靠性的最佳選擇。
