在測量變壓器繞組直流電阻時，尤其是在測量星形（Y）連接的中性點引出的繞組時，傳統的單通道儀器需要分別測量A0、B0、C0，每次測量后需要充分放電才能進行下一次，整個過程非常耗時。對于大型變壓器，繞組電感很大，充電時間和放電時間很長，使得測試工作可能長達數小時。

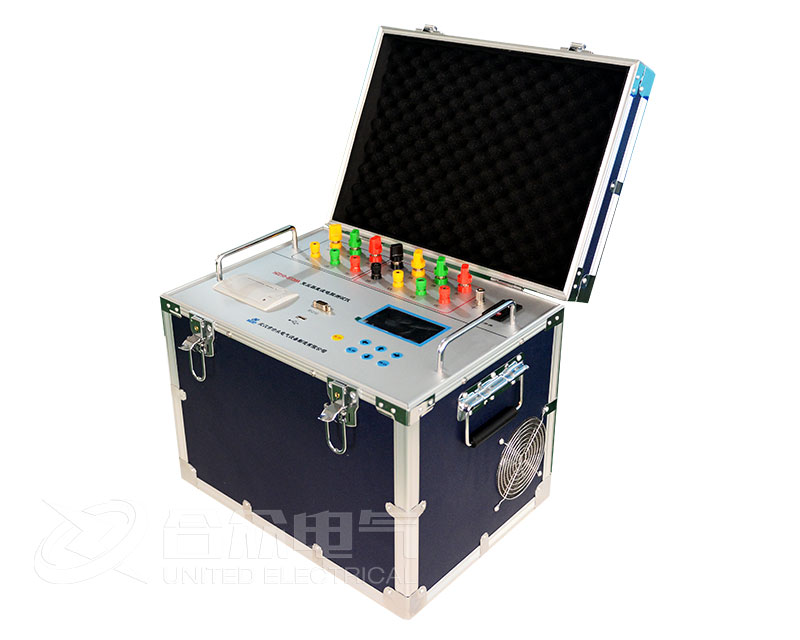

三通道直流電阻測試儀的核心優勢：

同時測量，效率極高：一次性同時給三相繞組充電，同時測量三個相的電阻值。將傳統需要幾個小時的工作縮短到幾分鐘甚至更短。

消除測量誤差：由于是同時測量，繞組的溫度幾乎保持不變，避免了因先后測量時間差導致的繞組溫升不同而引起的誤差，使三相電阻的不平衡率計算結果更為準確。

直接計算不平衡率：儀器內部自動計算并顯示三相電阻的不平衡率，無需人工計算。

大幅減少放電時間：雖然三相同時放電能量更大，但儀器內部通常集成有強大的泄放電路，能有效控制放電過程。

三通道直流電阻測試儀應用場景

電力變壓器出廠試驗：在制造廠對每臺變壓器進行檢驗。

變壓器交接試驗：新設備安裝投運前的驗收測試。

預防性試驗（預試）：定期檢查（如1-3年一次），判斷繞組是否存在隱患。

故障診斷：當懷疑繞組存在匝間短路、引線接觸不良、分接開關故障等問題時，進行測量診斷。

三通道直流電阻測試儀測試步驟

安全準備：停電、驗電、掛接地線、放電！確保變壓器各側完全隔離并可靠接地。測試前拆除或斷開所有外部連接線。

試驗接線：

將儀器的電流輸出線（I+） 和電壓測量線（V+） 分別連接到變壓器的A、B、C三相套管頂端。（對于YN聯接的繞組）

將對應的電流回線（I-） 和電壓測量線（V-） 共同連接到變壓器的中性點（O） 上。

確保所有接線牢固、接觸良好。

參數設置：開機，選擇適當的測試電流（通常儀器可自動推薦）、繞組類型（YN或D，對于三角形聯接繞組需采用不同方法）。

開始測試：啟動測試。儀器會同時給三相繞組充電，屏幕顯示充電電流和實時電阻值變化過程。

讀取結果：當電阻值穩定后（變化率小于一定值），儀器會自動鎖定數據，顯示A、B、C三相的電阻值及其不平衡率。

放電與拆線：測試結束后，切勿立即拆線！ 等待儀器自動放電，直至屏幕顯示“放電完畢”或放電指示燈熄滅后，再用放電棒對繞組充分放電，最后拆除所有測試線。

現場試驗注意事項

安全第一，徹底放電：變壓器繞組是一個大電感，儲存的能量巨大。儀器顯示的“放電完畢”僅代表內部能量釋放，繞組本身可能仍有殘壓。必須使用專用放電棒進行多次對地放電，確認無電荷后再拆線。這是最重要的一條！

正確接線：務必使用四線法，電壓線（V+， V-）應在電流線（I+， I-）的內側，并直接接在繞組端子上，以避免包含接觸電阻。

消除剩磁影響：在連續多次測試或更換分接開關檔位后，鐵芯中的剩磁會影響充電速度。可通過“消磁”功能或交換測試極性來減小影響。

記錄環境溫度：準確記錄上層油溫或繞組溫度，以便進行準確的溫度換算，與出廠值比較。

試驗結果判斷：

主要指標：三相電阻值的不平衡率。標準要求：對于1600kVA以上的變壓器，各相繞組電阻相互間的差別不應大于三相平均值的2%（無中性點引出的線間差別不大于1%）。

縱向比較：本次測量的相電阻或線電阻值與出廠值、歷次試驗值相比，不應有顯著差異（換算到同一溫度下）。
