電源

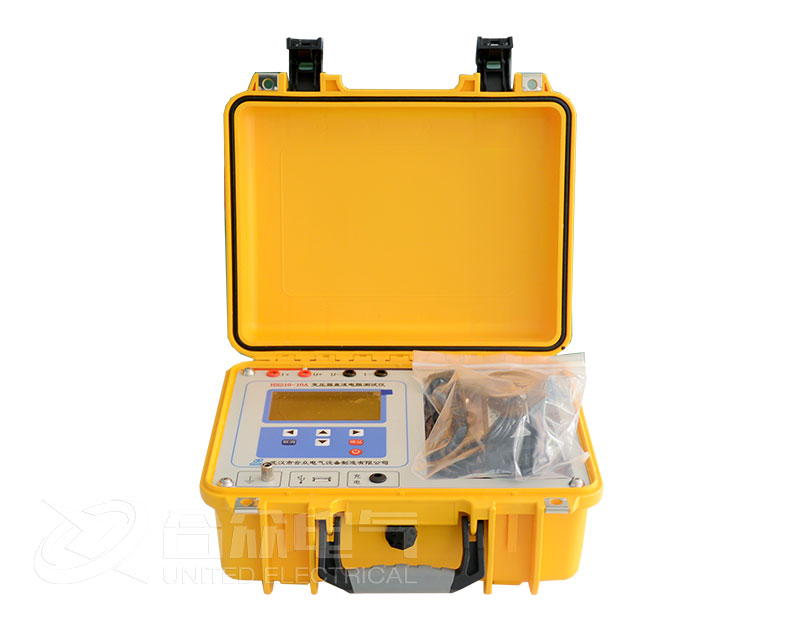

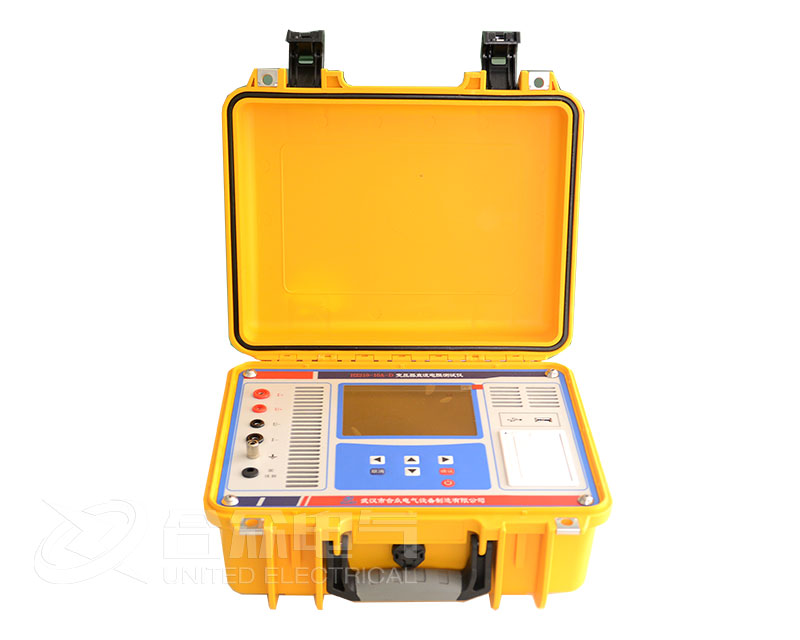

變壓器直流電阻測試儀為測試提供的電源的兩種：AC220V/DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

充電:

接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則“充滿”指示燈亮。儀器在使用交流電源測試的同時也在對機內電池進行充電。(儀器設計了充電保護電路，不會有過充現象產生)

直流電源測試：

閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮(若被試品儲存電量較小，則“放電”指示燈不亮)，放電后,“放電”指示燈熄滅，再轉換測試來,進行再次測試。

交流電源測試：

接上交流 AC220V電源，相應指示燈(“充電”指示燈或者“充滿”指示燈)亮，閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮(若被試品儲存電量較小，則“放電”指示燈不亮)，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

測試線的聯接方法

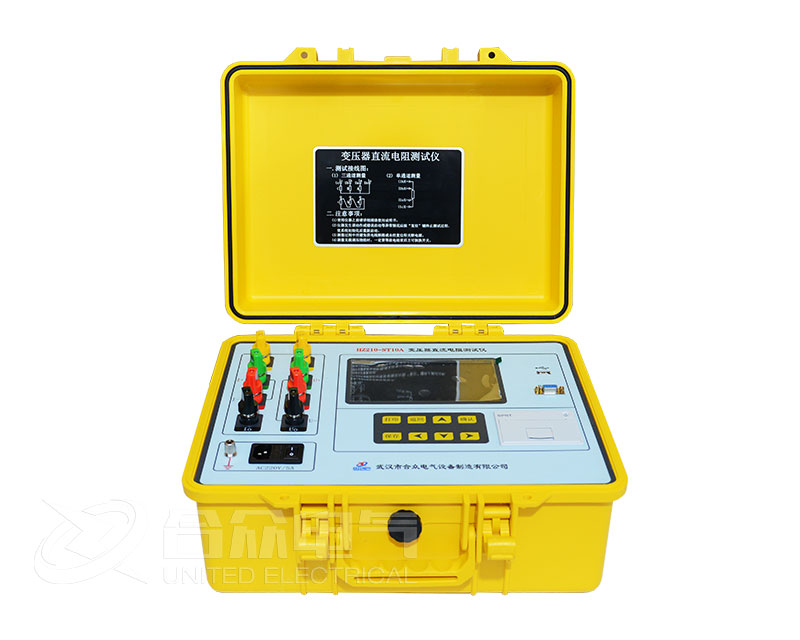

將變壓器直流電阻測試儀的I+、V+、V-、I-端子與被試品按使用說明書接線圖的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。

在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。

測量

按變壓器直流電阻測試儀說明書接線圖接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半CD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位(m2/2k2)。

在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

放電

測試完畢后可直接關斷總電源。如果測試感性試品，關斷電源后不可馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢可能危及人身安全。
