雙鉗法

1、測量原理

此方法的優點在于：一是操作簡單，可以在不斷開待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，只需要雙鉗夾著接地導體就可以測出其接地電阻。

二是精度高，其精度可以達到0.01Ω。

三是抗干擾能力強，可以濾出各種工頻諧波。

四是可以作為打地樁方式的補充。

在很多條件下(如房屋密集或鋪滿水泥的地區)，很難甚至不可能采用打樁的方式對接地電阻的測量，使用雙鉗口測試原理，可以不用打接地樁進行測量。該測量原理的唯一的不足是：不能夠直接對單點接地系統的測量。在單點接地系統中應慎用鉗形地阻表。

其測量原理簡述如下：

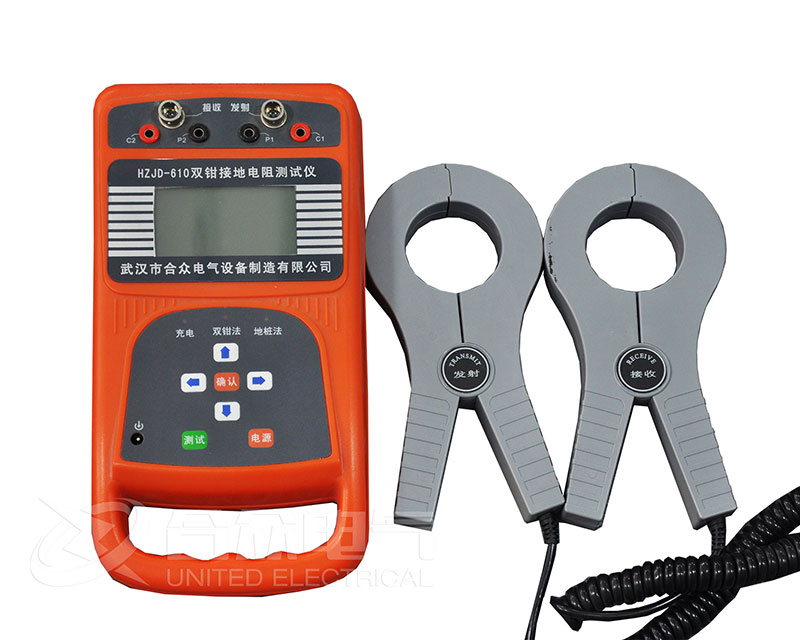

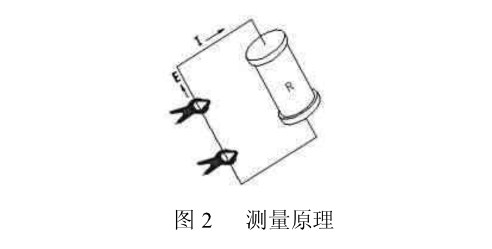

雙鉗口接地電阻測試儀配有兩個鉗口：電壓鉗和電流鉗。如圖2所示，電壓鉗在被測回路中激勵出一個感應電勢E， 并在被測回路產生電流I，儀表通過電流鉗可以測得Ⅰ值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

2、多極并聯接地電阻的測量

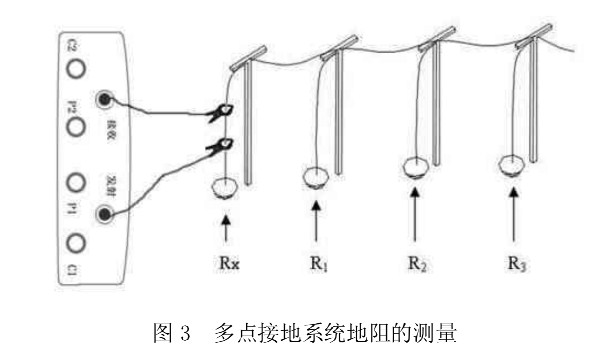

對多點接地系統(例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等)，它們通過架空地線(通信電纜的屏蔽層)連接，組成了接地系統。如圖3所示：

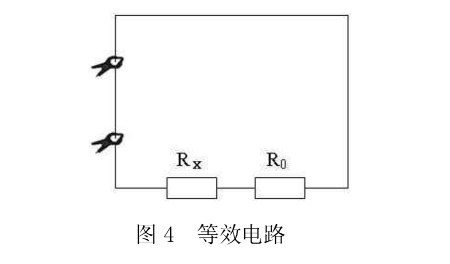

當用鉗表將兩個鉗口鉗入被測接地線上，兩個鉗口的間距為30cm左右，發射鉗夾插入“發射”航插孔，接收鉗夾插入“接收”航插孔，兩航插孔不可互換，(如上圖測量時)，其等效電路見下圖。

則Rt=Rx+Ro

其中Rt：儀表測量出的值

Rx：待測接地電阻

Ro：所有其它桿塔的接地電阻并聯后的等效電阻。

雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，Ro并不是通常的電工學意義上的并聯值(它會比電工學意義上的并聯值稍大)，但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，Ro要比R1小得多。因此，可以從工程角度有理由地假設Ro=0。這樣，我們所測的電阻就應該是Rx了，即Rt≈Rx。

多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。

非接觸測量法(即雙鉗法)是一種先進的測量技術，具有諸多優點。不過，雙鉗口接地電阻測試儀測得的電阻是包括被測接地電阻在內的整個回路的電阻。使用中必須牢記這一點，以利對測量結果的分析。

注意：發射鉗夾，接收鉗夾不可互換。

3、雙鉗法測獨立接地體的方法

a、雙鉗法在測試過程中，一定要有一個有效的閉合回路。解決的辦法是找一個輔助接電極，將被測接地體與接地良好的輔助地(如自來水管等)用連接線連在一起，將二個鉗口鉗入連接線上，(圖5所示)：二者間距 30cm左右，此時按“雙鉗”鍵，進行雙鉗法測量界面，再按“測試”鍵直接顯示測量結果。測試獨立接地體接地電阻時可根據不同的情況采用不同的測試方法。

b、當機房處于低樓層時(一、二層)可采用地樁測試方法，直接測出接地電阻。

c、機房處于較高樓層時，(二層以上)，可采用“獨立接地體”測試方法此種方法是基于將自來水管網的接地電阻理論上認為是零歐姆，但實際上是有電阻值的，此時測試分為二步：第一步，按“獨立接地體”測試方法測出 RA；第二步，單獨在一樓將自來水管的接地電阻按“地樁”測試方法測出 Rg(此時自來水管看作獨立接地體)，(RA-RB)即為機房接地裝置的實際接地電阻。

d、雙鉗法測電阻時，如果測量值顯示溢出，則說明被測電阻已超過雙鉗口接地電阻測試儀的測量范圍或說明鉗口沒有鉗繞任何金屬導體或被測接地線。
