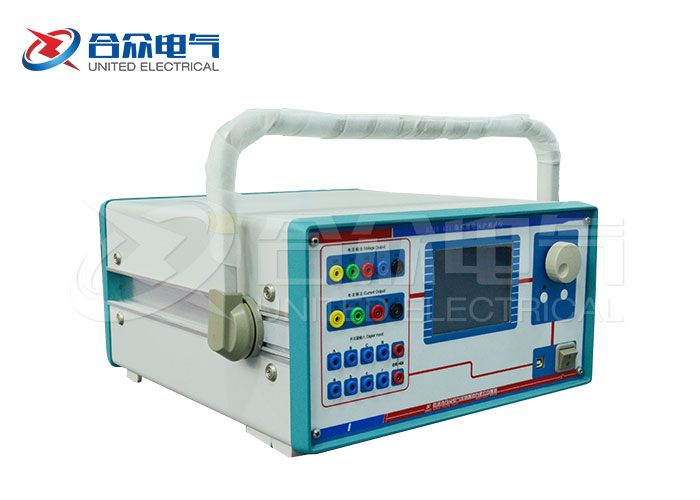

電力檢測設備試驗過程中需要注意一些保護動作，所以對操作有一定的要求，下面合眾電氣專家舉例介紹，微機繼電保護測試儀試驗指導。

  變壓器復合電壓閉鎖（方向）過流保護

  這是當前大容量變壓器常見的后備保護之一。用“交流試驗”進行模擬時，應注意以下幾點：
  如何輸出復合電壓

  復合電壓是指低電壓和負序電壓。在閉鎖過流時，這兩種電壓是“或”的關系。也就是說，可以理解為是“低電壓閉鎖（方向）過流”和“負序電壓閉鎖（方向）過流”兩套保護的組合。一般保護提供了兩組電壓輸入端子，一組用于輸入低電壓（正序電壓），一組用于輸入負序電壓，因此，試驗時電壓的接線不同。

  保護定值單中，“低電壓”和“負序電壓”常常指線電壓，可將其除以1.732，轉換成相電壓，由測試儀輸出三相電壓進行試驗。低電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、－120°、120°；負序電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、120°、－120°；

  以上是微機繼電保護測試儀試驗指導，如果需要更多電力檢測設備，請聯系合眾電氣客服，我們會安排專業產品經理聯系您。
