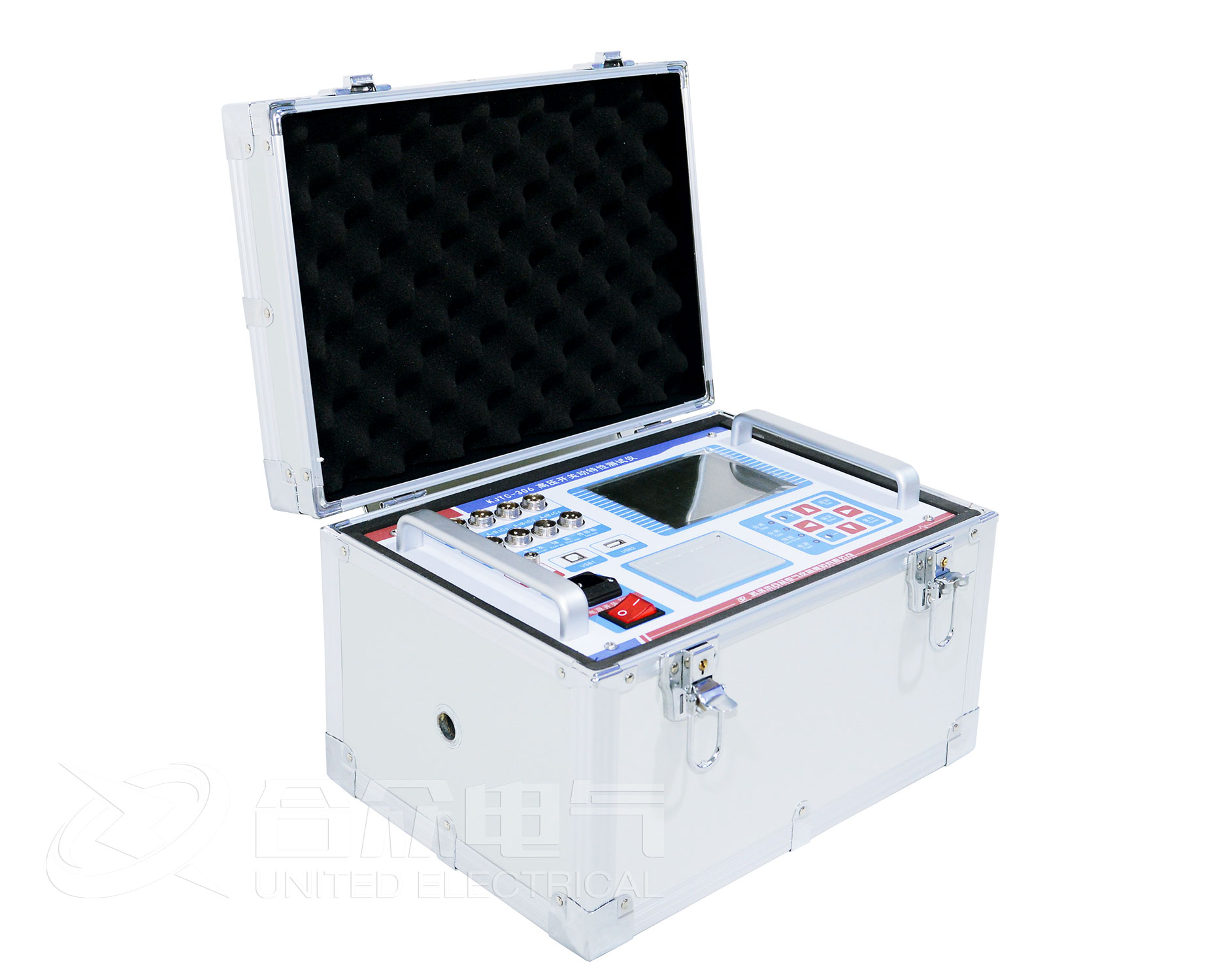

高電壓測試設備通用技術條件，第3部分，DL/T846的本部分規定了高壓開關動特性測試儀的功能特性、技術要求、試驗方法、試驗規則及標志、包裝、運輸與儲存。本部分適用于高壓開關(高壓斷路器)動作特性的生產制造、試驗及驗收等。

  技術要求，高壓開關動特性測試儀的測量時間、測量行程和測量速度應滿足如下要求：

  a)測量時間：不小于斷路器分、合閘時間，分辨率為0.01ms;

  b)測量行程：由不同傳感器確定(不小于開關行程的120%);

  c)測量速度：真空斷路器不小于2m/s，非真空斷路器不小于15m/s。

  誤差要求，高壓開關動特性測試儀的測量誤差應滿足如下要求：

  a)時間測量誤差：

  1)200ms以內為±0.lms+1個字;

  2)200ms以上為±2%。

  b)同期性時間測量誤差：測試儀同期性時間不大于±0.lms。

  c)行程測量誤差：

  1)對于真空斷路器為±0.5mm;

  2)對于非真空斷路器為±2mm。

  d)速度測量誤差：

  1)0~2m/s以內為+0.1m/s;

  2)2m/s以上為±0.2m/s。

  高壓開關動特性測試儀使用環境條件

  a)供電電源：AC220V±22V;50Hz±lHz。

  b)溫度：0℃~40℃。

  c)相對濕度：≤85%。

  高壓開關動特性測試儀外觀要求

  高壓開關動特性測試儀表面應光潔平整，不應有凹、凸痕及劃傷、裂縫、變形現象。涂層不應起泡、脫落。字跡應清晰、明了。金屬零件不應有銹蝕及機械損傷，接插件牢固可靠，開關、按鈕均應動作靈活。高壓開關動特性測試儀應有明顯的接地標識。高壓開關動特性測試儀附件應完各，傳感器附件應有安裝說明。

  高壓開關動特性測試儀 環境適應性，測試儀工作和儲存環境應滿足GB/T6587.1—1986中II組的要求。

  絕緣電阻要求，高壓開關動特性測試儀電源部分和機殼之間的絕緣電阻應不小于2MΩ。

  介電強度要求，高壓開關動特性測試儀電源部分和機殼之間應承受工頻1.5kV電壓，歷時1min，無飛孤和擊空現象。

  可靠性要求，高壓開關動特性測試儀的平均無故障時間(MBTF)為1500h。
