同一套電力測試設備在不同使用場景下，其接線也可能是有區(qū)別的，下面合眾電氣專家介紹，變壓器綜合測試儀試驗接線圖（一）。

  附錄

  1、試驗接線圖

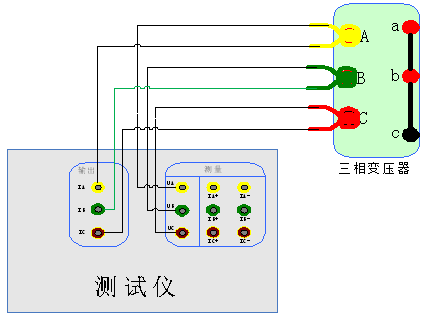

  1）三相變壓器容量測試接線圖：

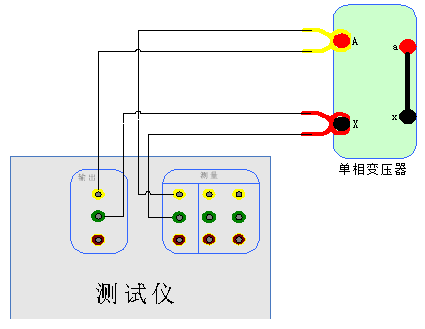

  2）單相變壓器容量測試接線圖：

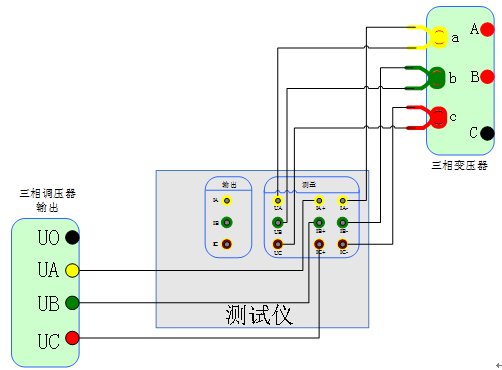

  3）空載試驗接線圖

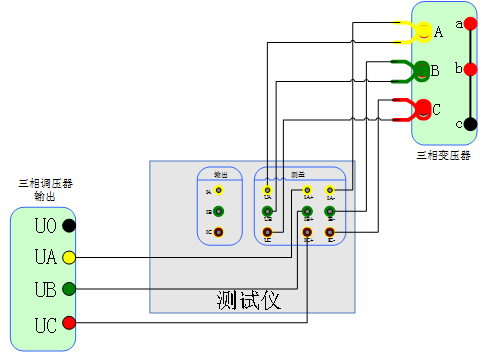

  4）負載試驗接線圖
  以上是變壓器綜合測試儀試驗接線圖的部分內容，如果想了解下一部分，請持續(xù)關注，也可在線聯系客服了解您需要的電力測試設備。
