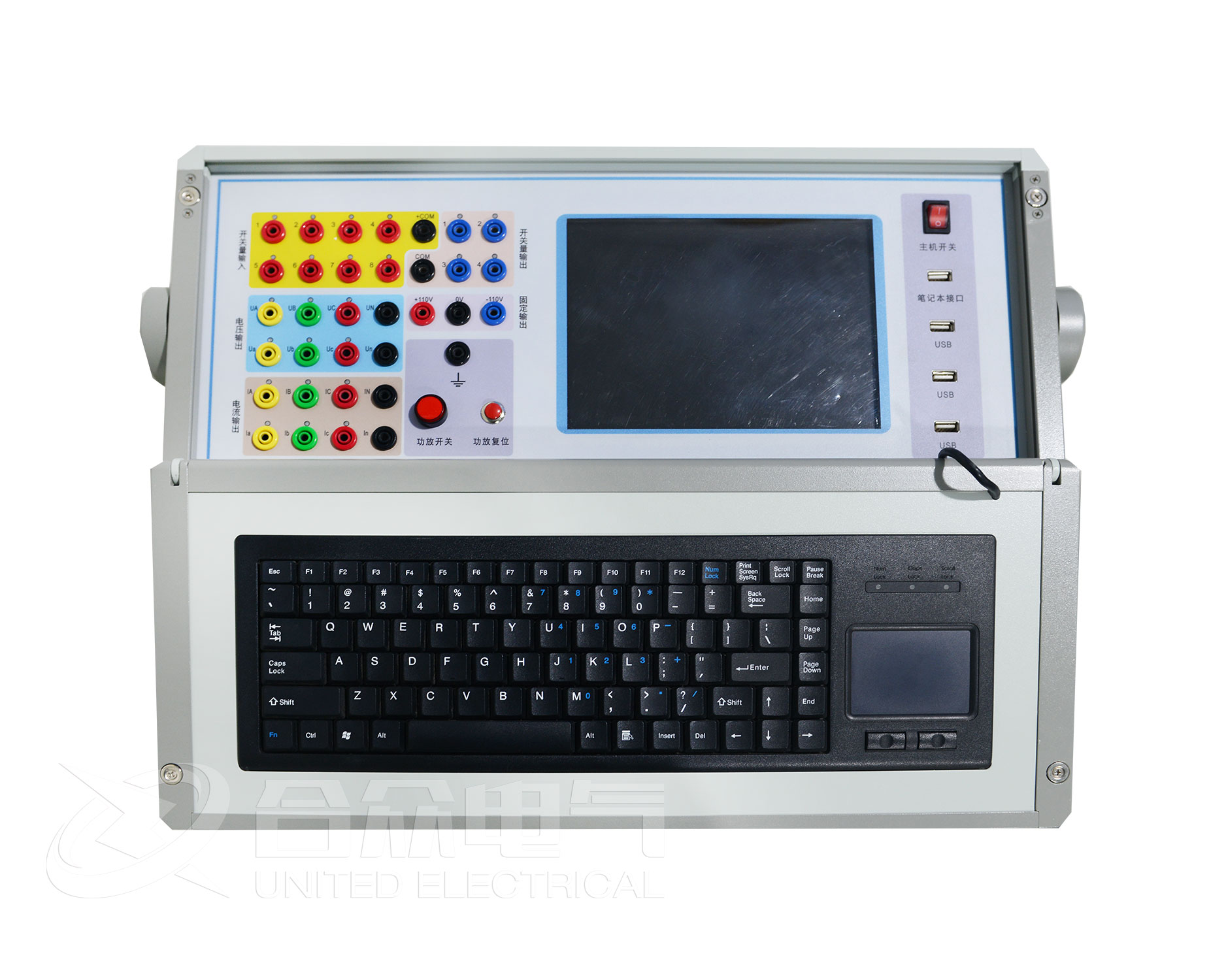

微機繼電保護測試儀具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。

  微機繼電保護測試儀界面操作說明：

  交流試驗中，各相電壓電流均輸出交流量，各電壓電流的幅值、相位以及交流頻率均可任意調節，以滿足各種試驗中需要對各種量進行調節和組合的要求。試驗中繼電器和保護接點動作時，可以記錄動作時間、返回時間和動作值、返回值等。

  繼電保護測試儀試驗菜單可以測試各種交流型繼電器，相位、頻率繼電器，微機保護等，也可以模擬整組試驗。 本試驗中可變化的變化量有： Ua量值，Ua相位; Ia量值，Ia相位; Ub量值，Ub相位; Ib量值，Ib相位; Uc量值，Uc相位; Ic量值，Ic相位; 交流頻率。

  需要輸入的各種設定量：各變化量的初值、 各變化量的變化步長值(可正可負) ; 哪些量需變化調節，需變化的變量其" "標志打開。 手動試驗/自動試驗：試驗開始后，可以設定變化量是手動控制增減還是自動增減變化。 各項數據和設定項輸入完畢，移動光標按下"確認"，此時查驗設置量，如無誤再選定"開始"即開始試驗。裝置開始輸出，并在屏幕下部將彈出被試?yán)^電器的接點狀態圖。

  繼電保護測試儀手動試驗時使用"▲"、"?"鍵或旋動旋鈕控制各量以各自步長加減，觀察顯示屏上被測元件的動作情況，其接點閉合或打開時屏幕上即顯示出動作時間和返回時間，以及各相應輸出量(Ua、Ub、Uc、Ia、Ib、Ic)的有效值與相位角(即為被測元件的動作值和返回值)。 自動試驗時各量自動增加，繼電器接點動作時裝置維持各量輸出在動作點位置等待下一步操作，此時按一下"▲"或"?"鍵或"正向"、"反向"旋動旋鈕一格，試驗將按所給的方向再次自動加或減，直至下一次變位再維持在該位置等待。如此可以反復不斷地按各個方向進行自動試驗，測定各項動作值、返回值等。

  1.開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中。

  2.開出量：兩路輸出節點，一路跟蹤試驗的過程，在試驗按下"開始"時閉合，試驗"停止"時斷開;另一路跟蹤試驗數據的變化，即在試驗開始后第一次按動"▲"或"?"按鈕時閉合試驗"停止"時斷開。

  3.數據記錄區：保護動作、返回時除記錄動作時間及返回時間外,下部顯示依次為動作、返回時Ua、Ub、Uc、Ia、Ib、Ic幅值及相位,第一行為各量動作值,第二行為各量動作時的相位第三行為返回值,第四行為各量返回時的相位。

  4.組合輸出量：電壓和電流可以進行組合以輸出不同的量：

  繼電保護測試儀交流電壓每相可輸出120V。當需要較高輸出電壓時，可將兩通道串聯使用，如Ua輸出120V，0°、Ub輸出120V，180°，則Uab輸出為240V。交流電流每相可輸出40A。當需要較大輸出電流時，可將兩或三通道并聯使用，如并聯時最大電流可達80A或120A，注意并聯時應使各相相位相同。
