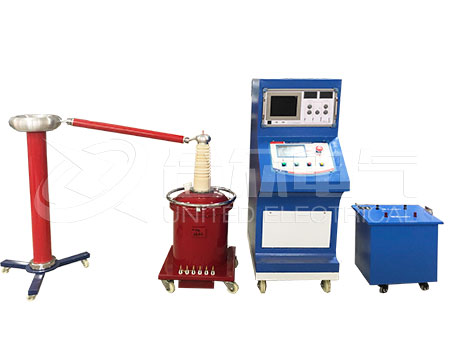

我們知道局放儀是很重要的電氣測試設備，電氣測試基本難以繞開的一關就是局部放電現象。那么局放儀通道電信號怎么連接怎么采集數據呢？下面和武漢合眾電氣一起來看看局放儀通道電信號的連接方式。
  首先將儀器的接地端子用電纜線可靠接地；

  將交流220V電源線插接在儀器標有（AC220V）的電源插口上；

  將輸入單元（檢測阻抗）的初級末端和接地端子短接并接地（非平衡輸入）；

  用50歐姆同軸電纜將儀器通道BNC口與輸入單元的“至局放儀”端子連接。

  兩通道連接方式相同。

  用試品的高壓套管末屏作為耦合電容，進行局放測試：（參見附錄圖3局放試驗接線圖）

  將輸入單元的初級首端與被測試品的高壓套管末屏連接（接線盡量短）；

  這種連接方式下，需要校準儀器時，將校準脈沖發生器輸出的紅線夾子，夾至高壓套管的頂端，同時將其黑線接地。（參見附錄圖1校準接線圖）

  用專用高壓耦合電容進行局放測試：（參見附錄圖4局放試驗接線圖）

  對于已配裝輸入單元的耦合電容，用50歐姆同軸電纜將耦合電容下端標有“至局放儀”的BNC口接至局放儀的信號輸入端；將耦合電容的高壓端子用帶均壓管的電纜接至被測試品的高壓端子。

  對于未配裝輸入單元的耦合電容，應將耦合電容的低壓端用短線與輸入單元的初級首端連接，輸入單元的初級末端與接地端連接后接地。輸入單元上“至局放儀”的端子用50歐姆同軸電纜接至局放儀信號輸入端；將耦合電容的高壓端子用帶均壓管的電纜接至被測試品的高壓端子。

  以上兩種接線方式在校準時，校準脈沖發生器的接線是相同的，應將校準脈沖發生器輸出的紅線夾子，夾至試品的高壓端子上，同時將黑線夾子接地。（參見附錄圖2校準接線圖）

  （注意：在加高壓前，請將“校準脈沖發生器”取下，否則可能造成重大事故?。。?/span>

  本文闡述了局放儀通道電信號的連接方式，如果需要購買，相信合眾電氣的實力。
