局放儀三種接線操作步驟的優缺點
我們很多人都知道局放儀是測量局部放電的重要儀器，但是怎么局放儀怎么接線呢，局放儀接線有三種辦法，各有其優缺點，下面和武漢合眾電氣來了解下局放儀三種接線操作步驟的優缺點。

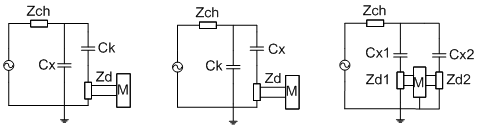

局部放電測試電路的三種基本接法及優缺點。
圖6-1 三種基本接法及優缺點
（1）標準試驗電路，又稱并聯法。適應于必須接地的試品。
其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。
（2）串聯法，其要求試品低壓端對地浮置。
其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度；缺點是試樣損壞時會損壞輸入單元。
（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級。
其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可消除變壓器雜散電容的影響，而且可做大電容試驗；缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。
注：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。
以上是局放儀三種接線的優缺點，如果對局放儀有其他疑問，可以咨詢我們。局放儀三種接線操作步驟的優缺點
