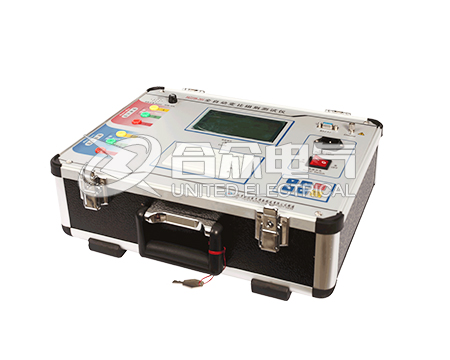

變壓器變比測試儀自動產生幅值穩定、相位恒定的三相、兩相、或單相標準電源，不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差，速度快，一組數據的測試時間為幾秒鐘，且能在測試過程中轉換分接開關，一氣呵成完成一臺變壓器的所有分接位置的測量，19分接位置變壓器的測試時間只需要10分鐘的時間，大大提高工作效率。DCBC-H變壓器變比測試儀內部具有過流保護功能，測試結果不受工頻電源頻率及幅值波動的影響，尤其適用于特種變壓器的變比及相位差測試。DCBC-H全自動變比測試儀真正意義上的三相同時測量，變壓器變比測試儀具備RS232接口，方便生產廠家的測試自動化要求，武漢鼎升電力自動化有限責任公司生產的全自動變比測試儀具備數據存儲功能，可以保存2048組測試數據，并能通過RS232接口上傳到計算機。

變比定義：變壓器變比是變壓器變壓比的簡稱。變比指電壓比或電流比，是變換電壓或電流的設備，一次繞組與二次繞組之間的電壓或電流比。在變壓器中，一次側電動勢E1與二次側E2之比稱為變壓器的變比，用k表示，即k=E1/E2。變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。變壓器繞組本身有電阻壓降和漏磁壓降, 原繞組輸入電壓U 忽略繞組壓降, 認為繞組中的電壓與電勢相等。

變壓器U的匝數比,比值K稱為變壓器變比系數

1、變比是變壓器設計時計算誤差的一個概念。一般的變比大于3時，誤差需小于百分之0.5；變比小于等于3時，誤差需小于百分之1。 2、變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。根據兩側功率相同，功率等于電壓的平方與電阻的比值，從而得出電壓比，即變比。 3、原繞組輸入電壓與副繞組輸出電壓之比,等于它們的匝數比,比值K稱為變比系數。例：變壓器的變比110KV／11KV=10。

根據公式S=根號3*U*I，可以計算I=S/根號3*U，S就是你的變壓器容量，U是電壓等級，雖然你這里是10kV的，但是因?yàn)?00KVA的變壓器通常是高供低量，因此U應該選擇低壓側，也就是0.38KV。根號3約等于1.732，因此這里I=100/1.732*0.38=151.9，應使用150/5的，若要使用200/5的也可以，但可能會使計量有誤差。

計算CT的變比的時候，首先應該看是高供高量還是高供低量，選擇的U參數是不一樣的。給你一個簡化的公式，高量CT=容量*0.06，低量CT=容量*1.5。 高量CT=容量*0.06, 低量CT=容量*1.5 你這兩個公式，是不就是簡化計算高壓側和低壓側電流的大小，選用多大變比的電流互感器，是根據變壓器高壓側或者低壓側電流大小選擇的？ 是的，簡化后的公式。電流I=容量S/（根號3*U），因?yàn)槿萘渴且粋€(gè)變量，而1/（根號3*U）根據高低壓側的電壓不同只有2個取值，所以當高壓側U取值10kV，根號3*10kV=17.32，倒數約等于0.0577；低壓側取值0.38kV，根號3*0.38kV=0.65816，倒數約等于1.519。因此，就得出了我所謂的簡化后的公式。 至于選用多大的CT，應該根據你CT所安裝的是在高壓側還是低壓側來判斷，因?yàn)閮蛇叺碾娏鞔笮∈遣灰粯拥模x擇的CT也不一樣。

如果是低壓側來選擇就是按照低壓側電流大小來選擇？？那如何按照用戶負荷大小來選擇CT大小？比方說，一個70KW的水泵，應選擇多大CT？如何來計算？ 有的人說變壓器能承載的電流等于容量乘以1.44（一樓也是這么算出來），這種算法對不？所謂變壓器承載的電流是只的什么？

根據<<電氣裝置的電測量?jī)x表裝置設計規范>>(GBJ63-90)的規定，在額定值的運行條件下，儀表的指示在量程的70%~100%處,此時電流互感器最大變比應為:

N=I1RT /(0.7*5)；

I1RT ----變壓器一次側額定電流, A；

N----電流互感器的變比；

也就是一般可以按照實際電流為互感器一次電流的80％來選擇。

電流互感器選擇變比一般應結合實際負荷綜合考慮計量（精度）和保護裝置的要求。不能一味地考慮某一方面。
