  進口變壓器繞組變形測試儀是測量和判斷變壓器故障的主要手段，變壓器繞組變形測試儀的原理主要有變壓器繞組變形測試儀低電壓短路阻抗法和變壓器繞組變形測試儀頻率響應法。

  變壓器繞組變形測試儀頻率響應法原理

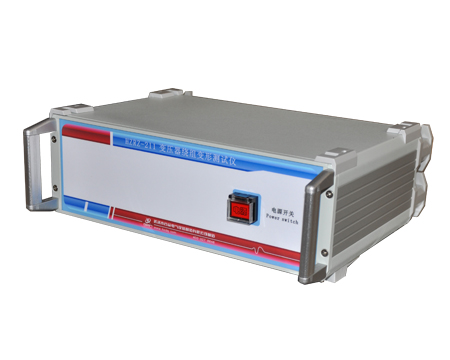

  頻率響應法就是用掃描發生器將一組不同頻率的正弦波電壓加到變壓器繞組的一端然后采集繞組兩端的端口特性參數，如輸人、輸出阻抗和電壓、電流傳輸比的頻率響應曲線等，通過分析端口參數的頻率圖譜特性，來判斷繞組的結構特征，如果繞組發生變形，就會使分布電容和電感發生變化，反映到端口參數的頻率圖譜也會發生變化，對于同類型的變壓器繞組，由于繞組結構的類似性，其測得的頻率響應曲線必然有可比性，所以變壓器繞組變形測試儀頻率響法是通過故障前后錄取頻率的響應曲線來判斷變壓器繞組變形程度，結合這一特征和原理，武漢合眾電氣成功研制HZRZ-211變壓器繞組變形測試儀。

  電力變壓器繞組變形測試儀有線性掃描和分段掃描，兼肉國內兩種技術。

  繞組變形測試儀低電壓短路阻抗法測試原理

  變壓器短路阻抗是當負載阻抗為零時，變壓器內部的等效阻抗、短路阻抗的電抗分量，即短路電抗，就是繞組的漏電抗，漏電抗是由繞組的幾何尺寸所決定 的，對于一臺變壓器，當繞組變形、幾何尺寸發生變化時，其短路電抗值也要變化，如果運行中的變壓器受到了短路電流的沖擊，為了檢查其繞組是否變形，可將短 路前后的短路電抗值加以比較，如果變化較大，則可認為繞組有顯著變形。

  一般在運行現場對電力變壓器進行低電壓短路阻抗測試，并與銘牌或短路故障前所測值進行比較，就能夠判斷嚴重故障短路電流造成的繞組有無明顯變形。

  缺點：適用于35000以下用阻抗法，短路阻抗法測量只能對變壓器的定性測量，只能顯示是否有故障，無法顯示故障波形。
